롱 마이크로스트립이 있는 암 1.85mm RF 커넥터 플랜지 마운트 타입 스테인리스 스틸 재질
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 항목: | 밀리미터파 커넥터 | 성별: | 여성 |
|---|---|---|---|
| 소재: | 스테인리스 스틸 | 키워드: | 1.85 밀리미터 MMW 연결기 |
| 접착: | 패시베이트됩니다 | 적용: | RF |
| 몸체 유형: | 일직선 | ||
| 강조하다: | 1.85mm RF 커넥터 플랜지 마운트,암 1.85mm RF 커넥터 스테인리스 스틸,1.85mm RF 커넥터 롱 마이크로스트립 |
||
1.85 암 플랜지 마운트 타입 스테인리스 스틸 재질 롱 마이크로스트립
1.85mm 커넥터는 최대 67GHz의 사용 주파수를 갖는 고성능 밀리미터파 커넥터입니다. 공기 인터페이스와 나사 연결을 사용하여 2.4mm 커넥터와 호환됩니다. 이 커넥터는 작은 크기, 가벼운 무게, 높은 사용 주파수, 안정적인 연결과 같은 여러 장점을 자랑합니다. 고주파 마이크로파 측정 및 밀리미터파 장치에 일반적으로 사용됩니다.
사양:
|
전자 및 재료 특성 |
||
| 임피던스 | 50옴 | |
| 주파수 범위 | DC~67GHz | |
| 정격 전압 | 170 VRMS (해수면 최대) | |
| 유전체 내전압 | 500 VRMS (해수면 최대) | |
| VSWR | ≤1.05+0.005f | |
| 절연 저항 | ≥5000MΩ | |
| 중심 도체 | 수 |
베릴륨 구리 금도금 |
| 암 | 베릴륨 구리 금도금 | |
| 쉘 및 기타 금속 부품 |
황동 / 스테인리스 스틸 금도금 / 패시베이션 처리 |
|
| 절연체 | PLF | |
| 씰링 링 | 실리콘 고무 | |
| 체결 토크 | 0.79 -1.13 N.m | |

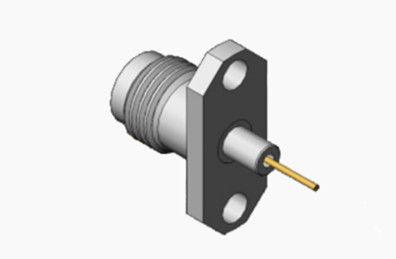

1.85 암 플랜지 마운트 타입 스테인리스 스틸 재질 롱 마이크로스트립의 더 많은 사진 :
특징:
1.85mm RF 동축 커넥터는 최대 67GHz의 주파수에서 작동할 수 있는 고성능 밀리미터파 커넥터로, 고주파 마이크로파 측정 및 밀리미터파 장치에 이상적인 선택입니다. 이름은 외부 도체의 내부 직경이 1.85mm인 것에서 유래했습니다. 이 유형의 커넥터는 공기를 절연 매체로 사용하고 나사 연결 방식을 채택하여 연결의 신뢰성과 고성능을 보장합니다. 구조적으로 2.4mm 커넥터와 유사하지만, 1.85mm 커넥터는 부피가 작고 무게가 가벼우면서도 고주파 사용의 이점을 유지합니다.
1.85mm 커넥터의 설계는 기계적 구조를 완벽하게 최적화하여 최대 67GHz의 주파수에서도 뛰어난 전기적 성능을 보장합니다. 특성 임피던스는 일반적으로 50Ω이며, 최대 1000회의 연결 및 분리에도 견딜 수 있도록 설계되었습니다. 이러한 내구성은 특히 고주파 측정 및 열악한 환경에서의 응용에 중요합니다.
응용 분야:
1. 고주파 마이크로파 측정: 1.85mm 커넥터는 최대 67GHz의 주파수에서 작동할 수 있어 고주파 마이크로파 측정 장비의 필수 구성 요소입니다. 고정밀 신호 전송이 필요한 마이크로파 테스트 장비에서 이 커넥터는 안정적이고 신뢰할 수 있는 연결을 제공하여 측정 데이터의 정확성을 보장합니다.
2. 정밀 기기 및 장비: 미세 제어 및 더 높은 작동 주파수 대역이 필요한 정밀 기기 및 장비에서 1.85mm 커넥터는 뛰어난 성능으로 장치 간의 효율적인 연결을 보장합니다. 이는 항공 우주 및 위성 통신과 같은 첨단 산업에서 특히 중요하며, 커넥터는 중요한 신호를 전송하여 통신의 명확성과 신뢰성을 보장하는 데 사용됩니다.
3. 위성 통신: 위성 통신 시스템 내에서 1.85mm 커넥터는 안테나와 수신기 또는 송신기 간의 인터페이스에 일반적으로 사용됩니다. 관련된 높은 주파수와 위성 통신 신호의 신호 무결성에 대한 엄격한 요구 사항으로 인해 이 커넥터는 고품질 신호 전송 지원을 제공합니다.
