제가 지금 온라인 채팅 해요
2.4 밀리네터 웨브 시리즈 RF 스테인리스 스틸 남성 플러그 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.4 밀리미터 RF 동축 코넥타 | 접착: | 금으로 칠한/비활성화 |
|---|---|---|---|
| 임페던스: | 50Ω | 인증서: | ISO-9001-2015 |
| 종류: | 말레 | 전압 정재파비: | ≤1.05+0.005f |
| 소재: | 황동/스테인리스 | 주파수 범위: | DC~50GHz |
| 강조하다: | 2.4 밀리네트 RF 남성 플러그 커넥터,RF 스테인리스 스틸 남성 플러그 커넥터 |
||
2.4 밀리네터 웨브 시리즈 RF 스테인리스 스틸 남성 플러그 커넥터 마이크로 스트립
2.4mm 커넥터는 50 GHz까지 효과적으로 작동하는 고급 밀리미터 웨브 (MMW) 커넥터의 예입니다. 이러한 커넥터는 스레드 첨부 장치와 결합된 공기 인터페이스를 사용합니다.가파른 크기로 유명합니다, 최소한의 무게, 높은 작동 주파수 및 신뢰할 수있는 연결. 이러한 특성은 고주파 마이크로파 평가 및 밀리미터 파도의 활용에 필수적입니다.
표준 RF 및 마이크로파 컨텍스트에서, 정밀 설계 50 오hm 동축 2.4mm 커넥터의 빈번한 배포가 있습니다.수많은 테스트 및 측정 설정에 필수적입니다, 셀룰러 통신에서 위성 연결에 이르기까지, 장치와 케이블 사이의 정확한 호환성을 보장합니다.이 커넥터는 반복적인 사용에 견딜 수 있도록 만들어졌습니다.그들은 공기 다이 일렉트릭 시스템으로 설계되었으며 저손실 플라스틱으로 된 중앙 전도기 지원으로 보완되어 전체 효율성과 기능을 높입니다.

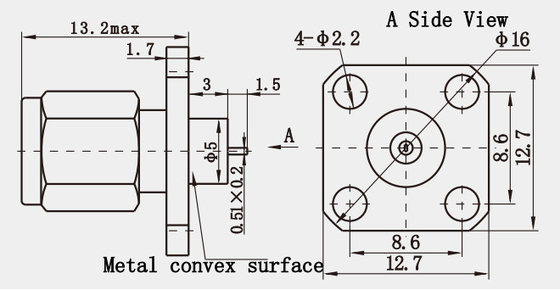

윤곽 그림:(mm)
사양:
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC50GHz
|
|||
|
가등전압
|
170VRMS (해수면 최고수준)
|
|||
|
다이엘렉트릭스 전압 저항
|
500VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥5000MΩ
|
|||
|
접촉 저항 |
외부 선도자
|
≤2mΩ
|
||
|
중앙 지휘자
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
인터페이스 차원:
특징:
1내구성:
스테인레스 스틸 소화 된 바디 재료와 베릴륨 구리 접촉 핀으로 구성 된 커넥터는 내구성 및 장기적인 성능 안정성을 보장합니다.스테인레스 스틸 은 또한 excelente corrosion resistance 를 제공한다, 가혹한 환경에서 사용하기에 적합합니다.
2광범위한 응용 분야:
이 유형의 커넥터는 안테나, 오디오, 텔레비전, 라디오 등 여러 분야에서 적용됩니다.이 지역의 엄격한 RF 연결 요구 사항을 충족 높은 성능과 신뢰성 때문에.
장점:
| 일반 제품 | 엘리트 제품 | |
| 주파수 범위 | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| 내구성 | 300 회 | >500주기 |
적용:
1라디오 애플리케이션
아마추어 및 전문 라디오 장비: 아마추어 라디오 통신 및 시민 밴드 (CB) 라디오, 2.4mm 커넥터는 안정적인 성능과 기계적 호환성 덕분에 다양한 라디오 장치를 연결하는 데 사용됩니다.그들은 그들의 나사 고정 결합 메커니즘을 통해 신뢰할 수있는 신호 전송과 강화 된 연결 보안을 제공합니다.
해상 VHF 애플리케이션: 해상 통신, 특히 매우 높은 주파수 (VHF) 라디오 장비에서, 2.4mm 커넥터는 부식 저항성과 높은 내구성 때문에 선호됩니다.그들은 해양 환경에서 장기적으로 안정적인 성능을 유지합니다., 바다 물과 습기로 인한 손상을 피합니다.
2밀리미터 파동 기기 및 시스템 응용
고 정밀 테스트 도구: 2.4mm 커넥터는 연구소 및 생산 라인에서의 고 정밀 테스트 도구에서 중요한 역할을합니다. 예를 들어 네트워크 분석기 및 신호 생성기에서이 커넥터는 정확한 신호 전송과 연결 안정성을 보장합니다., 테스트 결과의 정확성을 보장합니다.
우리의 주요 제품:
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
| RF 케이블 집합 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
참고:
우리는 10,000종이 넘는커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
