마이크로스트립이 있는 2.4mm 밀리미터파 시리즈 RF 스테인리스 스틸 수 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.4 밀리미터 RF 동축 코넥타 | 접착: | 금으로 칠한/비활성화 |
|---|---|---|---|
| 임페던스: | 50Ω | 인증서: | ISO-9001-2015 |
| 종류: | 말레 | 전압 정재파비: | ≤1.05+0.005f |
| 소재: | 황동/스테인리스 | 주파수 범위: | DC~50GHz |
| 제품명: | 2.4mm RF 동축 커넥터 | ||
| 강조하다: | 2.4mm RF 스테인리스 스틸 커넥터,2.4mm 수 플러그 마이크로스트립 커넥터,2.4mm 밀리미터파 RF 커넥터 |
||

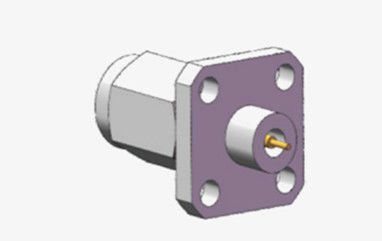

마이크로스트립이 있는 2.4mm 밀리미터파 시리즈 RF 스테인리스 스틸 수 플러그 커넥터
2.4mm 커넥터는 최대 50GHz까지 효과적으로 작동하는 고급 밀리미터파(MMW) 커넥터의 예입니다. 이 커넥터는 공기 인터페이스와 나사식 결합 방식을 사용하며, 간소화된 치수, 최소 무게, 높은 작동 주파수 및 안정적인 연결로 유명합니다. 이러한 특성으로 인해 고주파 마이크로파 평가 및 밀리미터파 활용에 필수적입니다.
표준 RF 및 마이크로파 환경에서는 정밀하게 설계된 50옴 동축 2.4mm 커넥터가 자주 사용됩니다. 뛰어난 성능으로 유명한 이 커넥터는 휴대폰 통신부터 위성 링크에 이르기까지 다양한 테스트 및 측정 환경에서 필수적이며, 장치와 케이블 간의 정확한 호환성을 보장합니다. 견고한 스테인리스 스틸로 제작된 이 커넥터는 반복적인 사용에도 견딜 수 있도록 제작되었습니다. 공기 유전체 시스템으로 설계되었으며 저손실 플라스틱으로 제작된 중심 도체 지지대가 보강되어 전반적인 효율성과 기능을 향상시킵니다.

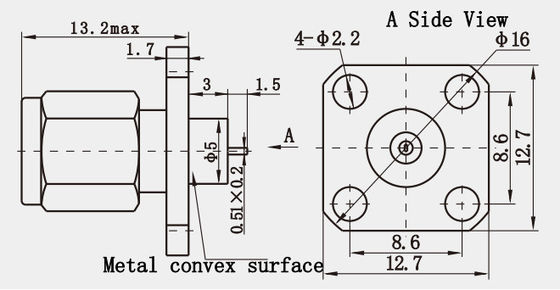

개략도 :(mm)
사양 :
|
전기적 특성
|
||||
|
임피던스
|
50Ω
|
|||
|
주파수 범위
|
DC~50GHz
|
|||
|
정격 전압
|
170VRMS (해수면 기준 최대)
|
|||
|
유전체 내전압
|
500VRMS (해수면 기준 최대)
|
|||
|
절연 저항
|
≥5000MΩ
|
|||
|
접촉 저항 |
외부 도체
|
≤2mΩ
|
||
|
중심 도체
|
≤3mΩ
|
|||
|
VSWR
|
≤1.05+0.005f
|
|||
인터페이스 치수:
특징:
1. 내구성:
스테인리스 스틸 패시베이션 본체 재질과 베릴륨 구리 접점 핀으로 제작되어 커넥터의 내구성과 장기적인 성능 안정성을 보장합니다. 스테인리스 스틸은 뛰어난 내식성을 제공하여 열악한 환경에서도 사용하기에 적합합니다.
2. 광범위한 응용 분야:
이러한 유형의 커넥터는 높은 성능과 신뢰성으로 인해 안테나, 오디오, 텔레비전, 라디오 등 다양한 분야에 적용 가능하며, 이러한 분야의 엄격한 RF 연결 요구 사항을 충족합니다.
장점:
| 일반 제품 | 프리미엄 제품 | |
| 주파수 범위 | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| 내구성 | 300회 | >500회 |
응용 분야:
1. 무선 응용 분야
아마추어 및 전문가용 무선 장비: 아마추어 무선 통신 및 시민 밴드(CB) 라디오에서 2.4mm 커넥터는 안정적인 성능과 기계적 호환성 덕분에 다양한 무선 장치를 연결하는 데 사용됩니다. 나사 고정 커플링 메커니즘을 통해 안정적인 신호 전송과 향상된 연결 보안을 제공합니다.
해상 VHF 응용 분야: 해상 통신, 특히 초단파(VHF) 무선 장비에서 2.4mm 커넥터는 내식성과 높은 내구성으로 인해 선호됩니다. 해양 환경에서 장기간 안정적인 성능을 유지하며 해수 및 습기로 인한 손상을 방지합니다.
2. 밀리미터파 계측기 및 시스템 응용 분야
고정밀 테스트 장비: 2.4mm 커넥터는 실험실 및 생산 라인의 고정밀 테스트 장비에서 중요한 역할을 합니다. 예를 들어, 네트워크 분석기 및 신호 발생기에서 이러한 커넥터는 정확한 신호 전송과 연결 안정성을 보장하여 테스트 결과의 정확성을 보장합니다.
주요 제품:
| RF 어댑터 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
| RF 케이블 어셈블리 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
참고:
10,000가지 이상의커넥터를 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용을 알려주시면 연락드리겠습니다.사항.
