2.4mm 헤르메틱 밀폐 청동 여성 플랜지 마운트 RF 코아시얼 연결 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 2.4 밀리미터 RF 동축 코넥타 | 접착: | 금은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 자격증: | ISO-9001-2015 |
| 종류: | 여성 | 전압 정재파비: | ≤1.05+0.005f |
| 소재: | 금속 | 주파수 범위: | DC~50GHz |
| 강조하다: | 헤르메틱 밀폐 RF 코아시얼 커넥터,2.4mm RF 코아시얼 커넥터,금속 여성 RF 동축 연결 장치 |
||

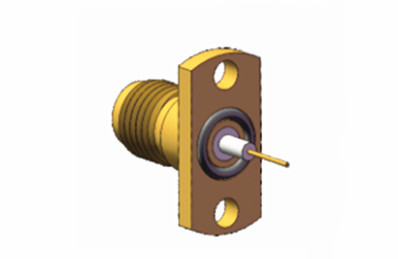

2.4mm 헤르메틱 밀폐 청동 여성 플랜지 마운트 RF 코아시얼 연결 장치
2.4 타입 제품은 고성능 밀리미터 파동 커넥터이며, 주파수는 50GHz이며, 공기 인터페이스 스레드 연결을 사용하여 소량, 가벼운 무게, 높은 사용 주파수의 특성을 갖습니다.신뢰할 수 있는 연결, 그것은 높은 주파수 마이크로파 측정 및 밀리미터 파드 장치에 널리 사용됩니다.
고 정밀 50 오hm 동축 2.4mm 커넥터는 광범위한 일반 RF 및 마이크로파 애플리케이션에 적합합니다.다양한 시험 및 측정 시나리오에서 일반적으로 사용됩니다., 셀룰러 및 위성 통신을 포함하여 적절한 장비와 케이블 상호 연결을 보장합니다.이 커넥터는 반복적인 사용에 견딜 수 있도록 만들어졌습니다.그들은 공기 다이 일렉트릭 시스템으로 설계되어 있으며 저 손실 플라스틱 중심 전도기 지원을 포함합니다.

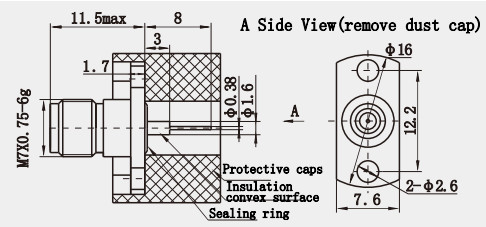

2.4mm RF 코아시얼 커넥터의 윤곽 도면:(mm)
사양2.4mm RF 코아시얼 커넥터:
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC50GHz
|
|||
|
가등전압
|
170VRMS (해수면 최고수준)
|
|||
|
다이엘렉트릭스 전압 저항
|
500VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥5000MΩ
|
|||
|
접촉 저항 |
외부 선도자
|
≤2mΩ
|
||
|
중앙 지휘자
|
≤3mΩ
|
|||
|
VSMR
|
≤1.05+0.005f
|
|||
인터페이스 차원:
특징:
1고주파 범위:
고 주파수 애플리케이션을 위해 설계 된 2.4mm 커넥터는 DC에서 50 GHz의 주파수 범위 내에서 작동합니다. 이것은 다양한 광대역 전송 요구를 지원 할 수 있습니다.위성 통신 및 고주파 네트워크 분석기.
그들은 공기 다이 일렉트릭 인터페이스를 활용하여 전송 중에 신호 손실을 효과적으로 줄여 높은 성능을 유지합니다.
2컴팩트 디자인:
2.4mm 커넥터의 작은 크기와 2.4mm의 외부 전도기 지름은 공간 제한 애플리케이션에 적합하고 컴팩트 시스템 설계에 통합 할 수 있습니다.
가벼운 특성으로 휴대성과 조작이 용이하며, 특히 자주 조립 및 해체가 필요한 측정 장비에 적합합니다.
3기계적 내구성:
금으로 칠한 가공으로 스테인리스 스틸 또는 청동으로 제작된 2.4mm 커넥터는 좋은 기계적 강도와 부식 저항성을 보장합니다. 최대 500/1000의 짝짓기 주기에 견딜 수 있습니다.
여성 소켓을 보호하는 자가 정렬 기능으로 장착된 이 디자인은 연결 중에 일반적인 SMA 및 3.5mm 커넥터가 경험할 수 있는 손상을 방지합니다.
장점:
| 일반 제품 | 엘리트 제품 | |
| 주파수 범위 | DC~40GHz | DC~65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| 내구성 | 300 회 | >500주기 |
적용:
2.4mm 커넥터, 높은 주파수 범위, 컴팩트한 디자인, 기계적 내구성, 우수한 전기 성능, 광범위한 산업 표준 호환성밀리미터파 기기와 시스템의 필수적인 핵심 부품이 되었습니다.고 주파수 및 정확한 연결이 필요한 응용 프로그램에서 2.4mm 커넥터는 효율적이고 신뢰할 수있는 솔루션을 제공합니다.
