2.4mm 여성 청동 금판 플랜지 패널 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 프로젝트: | 밀리미터파 연결기 | 성별: | 여성 |
|---|---|---|---|
| 소재: | 금속 | 키워드: | 2.4 밀리미터 MMW 연결기 |
| 접착: | 금은 도금처리했습니다 | 적용: | RF |
| 접속구의 형태: | 2 홀 플랜지 패널 커넥터 | ||
| 강조하다: | 고주파 RF MMW 코아시얼 커넥터2.4mm 여성 플랜지 패널 커넥터,2.4mm Female Flange Panel Connector |
||

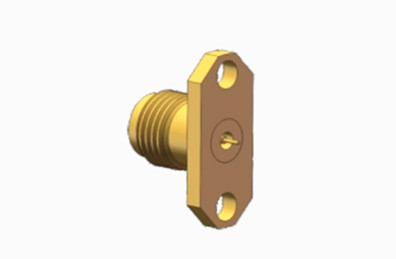

2.4mm 여성 청동 금판 플랜지 RF MMW 동축 연결 장치
2.4mm 제품군에는 50 GHz까지의 주파수에서 작동하는 고성능 밀리미터 파동 (MMW) 커넥터가 있습니다. 공기 인터페이스와 스레드 연결을 사용하여이 커넥터는 컴팩트 사이즈와 같은 특성을 자랑합니다., 가벼운, 높은 운영 주파수, 안전한 연결. 그들은 고주파 마이크로파 측정 및 밀리미터 파드 응용 프로그램에서 광범위하게 사용됩니다.
정밀 50 오hm 동축 2.4mm 커넥터는 보편적인 RF 및 마이크로 웨브 애플리케이션에 맞게 만들어졌습니다. 광범위한 테스트 및 측정 시나리오에 이상적입니다.셀룰러 통신 및 위성 통신을 포함하여, 이 커넥터는 정확한 장비와 케이블 인터페이스를 보장합니다. 견고한 스테인레스 스틸로 만들어진 이 커넥터는 반복적인 사용을 견딜 수 있도록 만들어졌습니다.그들은 공기 다이 일렉트릭과 함께 설계되고 중앙 전도기에 낮은 손실 플라스틱 지원을 통합, 그들의 성능과 수명을 향상시킵니다.

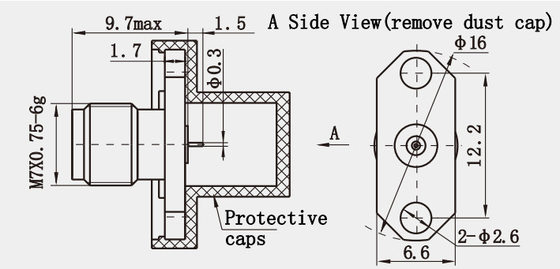

사양(mm):
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 임페던스 | 50 Ω |
| 주파수 범위 | DC - 40GHz |
| 전압 등급 | 150 VRMS (최대 해수면) |
| 다이 일렉트릭 저항 전압 | 500 VRMS (최대 해수면) |
|
전압 정전파 비율 |
≤ 13 |
| 접촉 저항 | 중앙전도 ≤ 4.0mΩ |
| 외전도 ≤ 2.5mΩ | |
| 단열 저항 | ≥ 5000 MΩ |
| 내부 선도자 | 남성 플러그: 청동, 금으로 칠 |
| 여성 잭: BeCu, 금으로 칠 | |
| 회복력 있는 접촉 | 비큐, 니켈 접착 |
| 몸체 / 껍질 / 하우징 |
금으로 칠한 청동 |
| 단열기 | PEI |
| 가스켓 | 실리콘 고무 |
| 온도 | -55°C ~ +125°C |
| 내구성 | 500 회로 |
| 토크 | 00.79 ~ 1.13 Nm |
| 삽입 손실 | < 0.04 sqrt (f (GHz)) dB |
| 온도 범위 | -65 °C~+165 °C |
| 접착 스핀 | 금으로 칠 |
특징:
이 커넥터는 50Ω의 특성적 임피던스와 함께 50GHz까지의 주파수 범위를 처리하도록 설계되었습니다.기존 SMA와 차원적으로 호환됩니다., 3.5mm 및 2.92mm 커넥터, 정밀한 부착을 허용하고 연결 인터페이스에서이 이전 설계의 우수한 기능을 통합합니다.이 커넥터의 소켓은 네 슬롯으로 설계되었습니다, 이는 유연성을 높이고 내부 전도자의 마모를 줄여 운영 신뢰성을 향상시킵니다.
적용:
1통신 장비: 뛰어난 고 주파수 성능으로 인해 이 커넥터는 안테나와 통신 장치를 연결하는 데 광범위하게 사용됩니다.신호 전송의 안정성과 효율성을 보장합니다..
2장비: 테스트 및 측정 장비에서 2.4mm 파동 커넥터는 일반적으로 네트워크 분석기, 스펙트럼 분석기,그리고 측정의 정확성을 보장하기 위한 다른 고정도 기기.
3RFID 및 SDR 시스템: 라디오 주파수 식별 (RFID) 및 소프트웨어 정의 라디오 (SDR) 시스템은 높은 주파수 및 신뢰성을 가진 커넥터를 필요로합니다.4mm 파동 커넥터 또한 뛰어난 성능을 보여줍니다.
