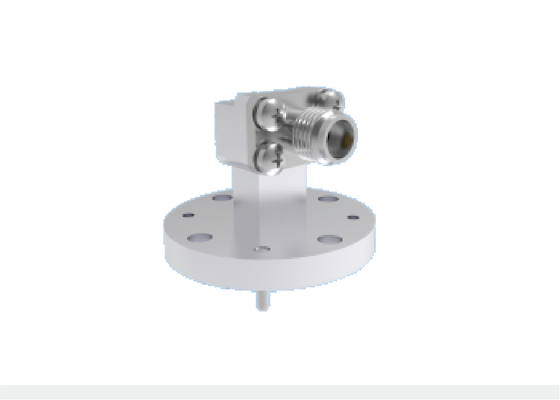

WR22 BJ400 직각 파도 안내기 2.4mm 동축 어댑터 4홀 둥근 플랜지 마운트 23.9GHz-50.1GHz Ka 밴드 항공 우주 파도 안내기 부품

큰 이미지 : WR22 BJ400 직각 파도 안내기 2.4mm 동축 어댑터 4홀 둥근 플랜지 마운트 23.9GHz-50.1GHz Ka 밴드 항공 우주 파도 안내기 부품 최고의 가격

제품 상세 정보:

원래 장소:	시안, 중국
브랜드 이름:	ELT
인증:	ISO 9001, ISO14001
모델 번호:	BTZH-P2K-1

결제 및 배송 조건:

최소 주문 수량:	MOQ 10 PC
가격:	Depending on the quantity
포장 세부 사항:	1개/비닐 봉투; 100개/상자
배달 시간:	지불금을 받은 후 8-12주
지불 조건:	전신환 또는 LC
공급 능력:	요구조건으로서

상세 제품 설명

제품명:	WR22-동축 2.4mm 어댑터	모델:	BTZH-P2K-1
주파수 범위:	23.9GHz~50.1GHz	센터 지휘자:	구리 합금, 금도금
외부 도체:	알루미늄 합금, 자연색 전도성 산화	구조:	직각
동축 포트:	2.4 밀리미터	도파관 포트:	BJ400 / WR22
마운트 방법:	4개 구멍 원형 플랜지 마운트	VSWR:	≤1.25
삽입 손실:	≤0.25dB	무게:	16g 이하
강조하다:	WR22 도파관 - 2.4mm 동축 어댑터 , Ka 대역 항공우주 도파관 구성 요소 , 플랜지 마운트가 있는 2.92mm RF 커넥터

제품 설명:

2.4mm mmWave 어댑터에 대한 도파관

Elite Electronics는 엔드 런치 구성과 직각 구성이라는 두 가지 핵심 구성으로 제공되는 고성능 항공우주 등급 도파관-동축 어댑터를 제조합니다. 5.3 GHz ~ 145 GHz의 광범위한 주파수 범위를 포괄하는 당사의 직사각형 도파관 옵션은 표준 BJ/WR 사양을 포괄합니다: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ1200(WR8).

사용 가능한 동축 인터페이스에는 SMA, 2.92mm, 2.4mm, 1.85mm, 1.0mm 및 0.8mm 시리즈가 포함되며 모든 도파관 포트는 지정된 주파수 대역에서 전체 대역폭 작동에 대해 등급이 매겨져 있습니다.

견고한 기계 구조, 작은 설치 공간, 탁월하고 일관된 RF 성능 및 20g 미만의 가벼운 무게를 자랑하는 당사의 항공우주 도파관-동축 전환 어댑터는 위성 및 우주선 항공우주 응용 분야에 광범위하게 배포됩니다.

개략 차원도파관 WR22 ~ 2.4mm 커넥터:

모델 번호:BTZH-P2K-1

WR22 BJ400 직각 파도 안내기 2.4mm 동축 어댑터 4홀 둥근 플랜지 마운트 23.9GHz-50.1GHz Ka 밴드 항공 우주 파도 안내기 부품 0

더 많은 도파관 커넥터,제품 카탈로그를 원하시면 언제든지 문의해 주세요.. |맞춤형 솔루션 이용 가능

신청:

시안 엘리트 전자는 체계적 상호접속 솔루션 선도기업주로 항공우주, 항공, 항법, 레이더, 통신, 측정,전자 제품전지. 우리의 고품질 자랑스러운 제품은 최고의 재료와 엄격한 프로세스를 사용하여 열악한 환경에서도 내구성과 신뢰성을 보장합니다.

WR22 BJ400 직각 파도 안내기 2.4mm 동축 어댑터 4홀 둥근 플랜지 마운트 23.9GHz-50.1GHz Ka 밴드 항공 우주 파도 안내기 부품 1

포장 및 배송

포장:

그만큼도파관 WR 22 - 동축 2.4mm커넥터운송 중 보호를 보장하기 위해 조심스럽게 상자에 포장되어 있습니다.

WR22 BJ400 직각 파도 안내기 2.4mm 동축 어댑터 4홀 둥근 플랜지 마운트 23.9GHz-50.1GHz Ka 밴드 항공 우주 파도 안내기 부품 2

해운:

우리는도파관 WR22 - 동축 2.4mm커넥터믿을 수 있는 택배 서비스를 이용하여 고객에게 안전하고 신속한 배송을 보장합니다. 고객은 추적 번호를 받게 됩니다. 선적 후.

도파관 포트 비교

BJ (중국 표준)	WR	주파수(GHz)	내부 폭	내부 높이	공통주파수 밴드
BJ70	WR137	5.38~8.17	34.85	15.8	C/X 밴드
BJ84	WR112	6.57~9.99	28.5	12.62	엑스밴드
BJ100	WR90	8.20～12.50	22.86	10.16	엑스밴드
BJ120	WR75	9.84～15.00	19.05	9,525	구 저주파.
BJ140	WR62	11.90～18.00	15.8	7.9	구밴드
BJ180	WR51	15.80～24.00	12.95	6.48	Ku 고/K 저주파수
BJ220	WR42	18.00～26.50	10.67	5.33	케이밴드
BJ260	WR34	21.70～33.00	8.636	4.318	카 저주파.
BJ320	WR28	26.50～40.00	7.112	3.556	카
BJ400	WR22	33.00~50.00	5.69	2.845	카 고주파. / 유
BJ500	WR19	39.20～59.60	4.775	2.388	U/V 밴드
BJ620	WR15	50.00~75.00	3.759	1.88	V 밴드
BJ740	WR12	60.50～91.90	3.099	1,549	E밴드
BJ900	WR10	75.00～110.0	2.54	1.27	W밴드
BJ1200	WR08	92.20～140.0	2.032	1.016	F밴드
