MSSM 여성 2홀 플랜지 RF 코아시얼 커넥터 긴 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 접착: | 금으로 칠한/비활성화 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | ISO-9001-2015 | 유전체: | PEI/PLF |
| 종류: | 알에프 커넥터 | 성별: | 말레 |
| 내구성: | 500이지 사이클 | ||
| 강조하다: | 2홀 플랜지 RF 코아시얼 커넥터,MSSM 여성 플랜지 RF 코아시얼 커넥터 |
||

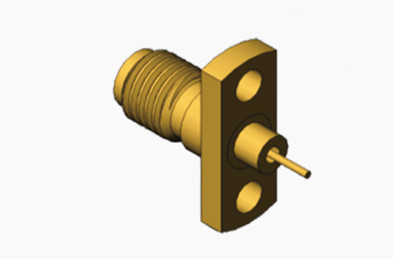

MSSM 여성 2홀 플랜지 RF 코아시얼 장 마이크로 스트립 커넥터
MSSM 제품 라인은 40GHz까지의 주파수를 위해 설계된 고성능 밀리미터파 커넥터를 포함한다.그들은 공기 인터페이스 스레드 연결을 갖추고 SSMA 시리즈 커넥터와 교환됩니다.MSSM 시리즈 커넥터는 컴팩트한 크기, 낮은 무게, 높은 운영 주파수 및 신뢰할 수있는 연결으로 특징입니다.이 커넥터는 고주파 마이크로파 측정 및 밀리미터파 응용 프로그램에서 널리 사용됩니다..
사양:
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | |
| 임페던스 | 50Ω |
| 주파수 범위 | DC ~ 40GHz |
| 다이엘렉트릭스 전압 저항 | 500VRMS* |
| 단열 저항 | ≥51000MΩ |
| VSWR | ≤1.07+0.007f |
| 품질 등급 | 높은 성능 |
| 재료 및 기계적 특성 | |
| 중앙 지휘자 | 베릴륨동 G고장판 |
| 외부 선도자 | 베릴륨동 G고장판스테인리스 스틸 |
| 단열D전기 | PLF/PEI |
| 온도 범위 | -55 ~ +125°C |
특징:
구조 구성:
- 내부 선도자: 일반적으로 금으로 칠한 청동 또는 금으로 칠한 베릴륨 구리, 주요 역할은 정보 상호 연결을 달성하기 위해 케이블과 장치 사이의 인터페이스를 연결하는 것입니다.
- 외부 선도자: 일반적으로 실린더식 소켓, 커넥터에 외부 연결을 방지하기 위해 커넥터를 보호하고 고정하는 역할을합니다.
- 중간: 일반적인 매체 PTFE, PEI 및 공기 매체, 공기 매체 상수는 낮아서 커넥터가 더 높은 절단 주파수를 가지고 있습니다.

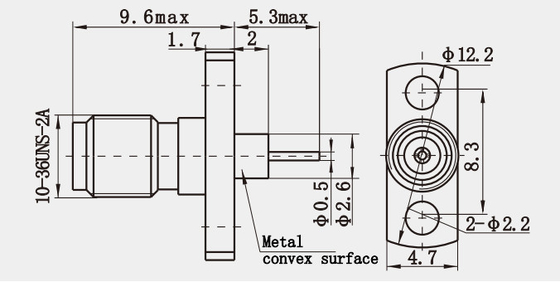

윤곽 도면 (mm) 및 그림 MSSM 여성 2홀 플랜지 RF 코아시얼 긴 마이크로 스트립 커넥터
적용:
- 통신 장비: RF 동축 커넥터는 기지 스테이션 안테나와 주요 공급 케이블, 그리고 PCB 보드, 장치와 장치 사이의 RF 신호 연결에서 브릿지 연결의 역할을합니다..
- 상업용 항공우주: 좋은 광대역 전송 특성 및 다양한 편리한 연결 방식으로 인해 RF 동축 커넥터는 상업용 항공우주에서도 널리 사용됩니다.
- 기기: 테스트 및 측정 분야에서 RF 동축 커넥터는 오디오 및 신호 생성기, 오실로스코프 및 증폭기와 같은 다양한 RF 테스트 장비를 연결하는 데 사용됩니다.
