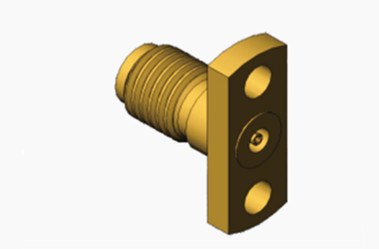

금속 MSSM 여성 2홀 플랜지 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 접착: | 금으로 칠한/비활성화 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | ISO-9001-2015 | 유전체: | PEI/PLF |
| 종류: | 알에프 커넥터 | 성별: | 여성 |
| 내구성: | 500이지 사이클 | ||
| 강조하다: | 마이크로 스트립 RF 코아시얼 커넥터,구리 MSSM 여성 RF 코아시얼 커넥터 |
||
금속 MSSM 여성 2홀 플랜지 RF 코아시얼 커넥터
MSSM 제품군에는 40GHz까지의 주파수를 처리할 수 있는 고성능 밀리미터파 커넥터가 포함됩니다.이 커넥터는 공기 인터페이스 스레드 연결을 갖추고 SSMA 시리즈와 호환됩니다.MSSM 시리즈는 컴팩트한 크기, 낮은 무게, 높은 운영 주파수 및 신뢰할 수있는 연결성으로 구별됩니다.이러한 특징은 MSSM 시리즈 커넥터를 고주파 마이크로파 측정 및 밀리미터파 응용 프로그램에 매우 적합하게 만듭니다..
사양:
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | |
| 임페던스 | 50Ω |
| 주파수 범위 | DC ~ 40GHz |
| 다이엘렉트릭스 전압 저항 | 500VRMS* |
| 단열 저항 | ≥51000MΩ |
| VSWR | ≤1.07+0.007f |
| 품질 등급 | 높은 성능 |
| 재료 및 기계적 특성 | |
| 중앙 지휘자 | 베릴륨동 G고장판 |
| 외부 선도자 | 베릴륨동 G고장판스테인리스 스틸 |
| 단열D전기 | PLF/PEI |
| 온도 범위 | -55 ~ +125°C |
특징:
- 내부 선도자: 일반적으로 금으로 칠한 청동 또는 금으로 칠한 베릴륨 구리, 주요 역할은 정보 상호 연결을 달성하기 위해 케이블과 장치 사이의 인터페이스를 연결하는 것입니다.
- 외부 선도자: 일반적으로 실린더식 소켓, 커넥터에 외부 연결을 방지하기 위해 커넥터를 보호하고 고정하는 역할을합니다.
- 중간: 일반적인 매체 PTFE, PEI 및 공기 매체, 공기 매체 상수는 낮아서 커넥터가 더 높은 절단 주파수를 가지고 있습니다.

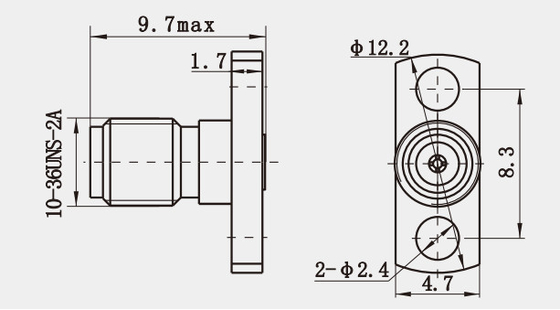

윤곽 도면 (mm) 및 그림 스테인리스 스틸 패시베이션 MSSM 남성 RF 커넥터 MF30A 케이블
적용:
- 반도체 산업: 반도체 제조 과정에서 RF 동축 커넥터는 칩 테스트 및 포장 및 기타 링크를 위해 사용됩니다.
- 양자 컴퓨팅: 고속 및 광학 모듈의 일부로서 RF 동축 커넥터는 또한 양자 컴퓨팅 분야에서 중요한 역할을 합니다.
- 고속 통신 시스템: 소형화, 높은 주파수, 높은 정확성 및 높은 신뢰성 요구 사항의 증가와 함께 전체 장비,RF 동축 커넥터는 고속 통신 시스템에서 점점 더 널리 사용됩니다.
제품 카탈로그
| RF 어댑터 |
| 코아시얼 어댑터로 파도 안내 |
| 유리-금속 밀폐 |
| J30J 시리즈 커넥터 |
| 마이크로 웨이브 회전 관절 |
| RF 케이블 집합 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N형 RF 커넥터 |
| BNC RF 커넥터 밀리미터 웨브 커넥터 (2.4mm, 2.92mm) |
다른 1.0mm RF 어댑터
1. 1.0mm 여성에서 여성 RF 어댑터
(모델 번호: 1.0-KK)
2. 1.0mm 남성에서 남성 RF 어댑터
(모델 번호: 1.0-JJ)
참고:
우리는 10,000종이 넘는어댑터당신이 사용하는 커넥터가 발견되지 않는 경우, 당신의 detai와 저희에게 연락하십시오이봐요.
