밀리미터 웨이브 MSSM 시리즈 여성 스테인리스 스틸 RF 커넥터 마이크로 스트립
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 접착: | 금 Plated/ 패시베이션 | 임페던스: | 50Ω |
|---|---|---|---|
| 인증서: | ISO-9001-2015 | 유전체: | PEI/PLF |
| 종류: | 알에프 커넥터 | 성별: | 여성 |
| 내구성: | 500이지 사이클 | ||
| 강조하다: | MSSM 여성 RF 커넥터,스테인리스 스틸 1.0mm RF 커넥터,마이크로 스트립 밀리미터 웨이브 커넥터 |
||
1. 통신 분야: 이동 통신, 무선 데이터, 호출 시스템 및 기타 장비에서 MSSM RF 동축 커넥터는 마이크로파 주파수 신호를 전송하여 고주파 신호의 안정적인 전송을 보장하는 데 사용됩니다.
MSSM 제품군은 최대 40GHz의 주파수에서 작동 가능한 고성능 밀리미터파 커넥터로 구성됩니다. 이 커넥터는 공기 유전체 나사 연결을 사용하며 SSMA 시리즈와 호환됩니다. 컴팩트한 크기, 경량 설계, 높은 작동 주파수 및 안정적인 연결성으로 알려진 MSSM 커넥터는 고주파 마이크로파 측정 및 밀리미터파 장치에 광범위하게 사용됩니다. 이러한 특징은 공간이 제한되고 고주파 성능이 요구되는 애플리케이션에 특히 적합합니다.
사양:
참고: 모델의 특정 데이터는 제품 사양 시트의 데이터를 기반으로 합니다.
| 전기적 특성 | |
| 임피던스 | 50Ω |
| 주파수 범위 | DC~40GHz |
| 유전체 내전압 | 500VRMS* |
| 절연 저항 | ≥5000MΩ |
| VSWR | ≤1.07+0.007f |
| 품질 등급 | 고성능 등급 |
| 재질 및 기계적 특성 | |
| 중심 도체 | 청동 금도금; 스테인리스 스틸 패시베이션절연체 |
| 베릴륨 | 청동 금도금; 스테인리스 스틸 패시베이션절연체 D |
| 유전체PLF/PEI온도 범위 | -55 ~ +125 |
| ℃ | 특징:1. 기본 구조 |
내부 도체: 케이블과 장치 인터페이스를 연결하여 정보 상호 연결을 달성하는 데 사용되는 센터 핀 플러그.
외부 도체: 외부 환경으로부터 커넥터를 보호하고 고정하는 기능을 하는 원통형 소켓.
절연체: 신호 간섭 및 단락을 방지하기 위해 내부 및 외부 도체 사이에 위치합니다.
2. 작동 주파수: 커넥터의 물리적 구조, 내부 및 외부 도체의 크기, 유전체 재료의 특성 등에 따라 달라집니다.
3. VSWR (정재파비): 커넥터 성능의 중요한 지표 중 하나로, VSWR이 낮을수록 성능이 좋습니다.
4. 삽입 손실: 신호 전송 과정으로 인한 신호 손실, 커넥터의 신호 전송 효율이 낮을수록 높습니다.

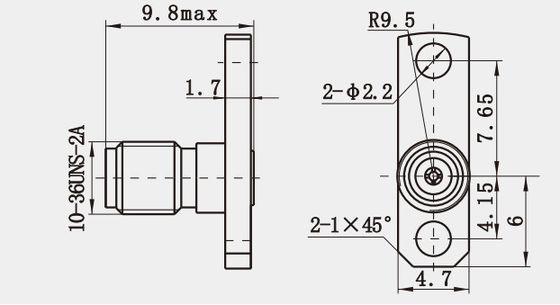

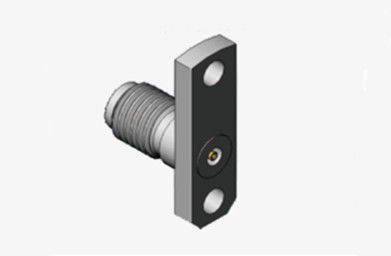

개략도(mm) 및 사진
마이크로스트립이 있는 밀리미터파 MSSM 시리즈 암 스테인리스 스틸 RF 커넥터응용 분야:1. 통신 분야: 이동 통신, 무선 데이터, 호출 시스템 및 기타 장비에서 MSSM RF 동축 커넥터는 마이크로파 주파수 신호를 전송하여 고주파 신호의 안정적인 전송을 보장하는 데 사용됩니다.
2. 방송 분야: 방송 시스템에서 MSSM RF 동축 커넥터는 송신기 및 안테나를 연결하여 TV 신호 전송을 실현하는 데 사용됩니다. 우수한 전기적 성능과 기계적 내구성은 방송 신호의 안정적인 전송을 보장합니다.
제품 카탈로그:
RF 어댑터
도파관-동축 어댑터
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
| 기타 1.0mm RF 어댑터 |
| 1. 1.0mm 암-암 RF 어댑터 |
(모델 번호: 1.0-KK)
2. 1.0mm 수-수 RF 어댑터
(모델 번호: 1.0-JJ)
참고:
10,000개 이상의 어댑터 유형을 보유하고 있습니다.
어댑터,
사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용을 알려주시면 연락해 주십시오.세부 정보.
