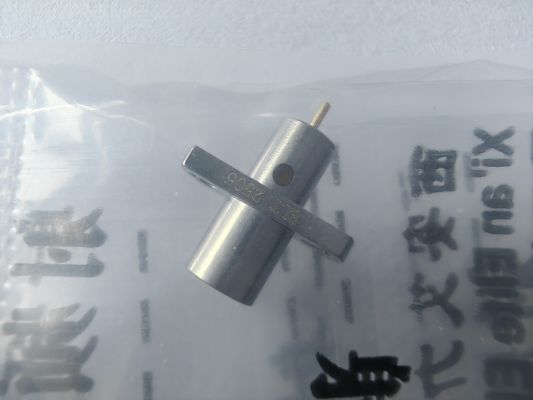

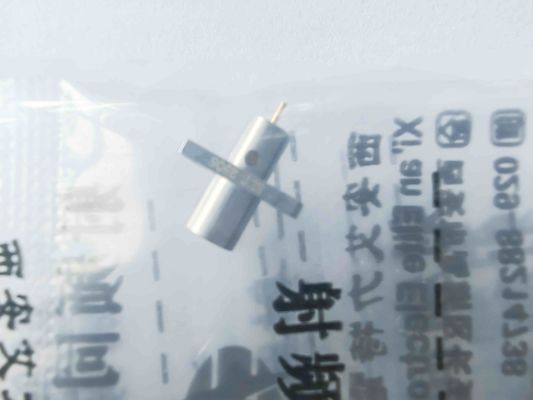

| 제품명: | 2홀 플랜지 SMP RF 커넥터 | 모델: | SMP-JFD30G-F |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-18GHz, 40GHz | 주택: | 스테인레스 스틸, 패시비션 |
| 콘택트 렌즈: | 동합금, 금팔팅 | 인터페이스 형태: | 풀 디텐트 |
| 의존성: | 50Ω | 절연저항: | >5000MΩ |
| DWV: | 500V | 마운트 스타일: | 2홀 플랜지 마운트 |
| 절연체: | PTFE | 참여 깊이: | 2.79mm |
| 온도: | -55℃~+125℃ | 재고: | 사용할 수 없음 |
| 콘택트 렌즈: | 구리 합금, 금도금 | 임피던스: | 50Ω |
| 주택: | 스테인레스 스틸, 수동적 | ||
| 강조하다: | 완전 해제 SMP 남성 플러그,SMP 남성 플러그 2 홀,SS 풀 디텐트 마이크로 스트립 커넥터 |
||
SMP RF 커넥터는 최대 40Ghz의 고주파 애플리케이션을 위해 설계된 푸시온 서브미니어처 RF 동축 커넥터입니다. 컴팩트한 크기와 안정적인 성능으로 잘 알려져 있어 다양한 전자 장치, 시스템, 통신, 위성 통신, 레이더 등에서 보드 간 연결에 이상적입니다. 높은 밀도의 보드 연결을 실현하기 위해 더 큰 장착 공간을 절약할 수 있습니다. 수 SMP RF 커넥터에는 풀 덴트, 제한 덴트(세미 덴트, 하프 덴트라고도 함) 및 스무스 보어(캐처스 미트 포함)의 세 가지 구조가 있습니다.
다른 사용 애플리케이션에 따라 사용자는 다른 구조의 수 SMP RF 커넥터를 선택할 수 있습니다. 사용자가 주파수 간섭이 필요하지 않으면 풀 덴트를 선택할 수 있습니다. 풀 덴트는 최대 연결 유지력, 최고의 진동 저항 및 충격 성능을 제공합니다. 케이블 연결에 일반적으로 사용됩니다.
사용자가 여러 번 삽입해야 하는 경우 제한 덴트(세미 덴트, 하프 덴트라고도 함)를 사용할 수 있습니다. T는 중간 수준의 유지력을 스무스 보어 구조를 기반으로 합니다. PCB 조립 및 블라인드 메이팅 연결에 널리 사용됩니다.
사용자가 더 많은 SMP 보드 간 커넥터를 조립해야 하거나 조립해야 하는 경우 스무스 보어 구조를 선택할 수 있습니다. 스무스 보어는 동일한 결합력 및 분리력을 가지며 축 및 방사형 오정렬을 허용합니다. 블라인드 메이팅 연결에 자주 사용됩니다.
스테인리스 스틸 SMP 수 풀 덴트 커넥터의 외형 치수 (단위: mm): SMP-JFD30G-F
스테인리스 스틸 수배송을 위해 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드립니다. 2홀 플랜지 마운트 커넥터: SMP-JFD30G 시리즈, 스무스 보어 타입 SMP-JFD30G-S도 있습니다.
![]()
기타 스테인리스 스틸 수 배송을 위해 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드립니다. 2홀 플랜지 마운트 커넥터 유사 모델: SMP-JFD 시리즈
![]()
참고 3: 결합 깊이: 2.79mm
![]()
참고 1: 결합 깊이: 2.79mm
![]()
더 많은 제품은 제품 카탈로그를 위해 sales3@xa-elite.com.cn으로 자유롭게 문의하십시오.
Xi'an Elite Electronic은 RF 커넥터 및 어댑터, 마이크로파/도파관 부품 및 케이블 어셈블리의 선도적인 제조업체로, 항공 우주, 항공, 항법, 위성 통신, 레이더 분야에서 23년 이상 서비스를 제공하고 있습니다.통신 분야에서 23년 이상.
![]()
SMP RF 커넥터 맞춤 제작 서비스:
브랜드 이름: ELT
MOQ: 200개
가격: 수량에 따라 다름
도면 또는 세부 정보를 보내주시면 엔지니어가 평가를 준비하거나 대체 모델을 추천하거나 솔루션을 제공해 드리겠습니다.

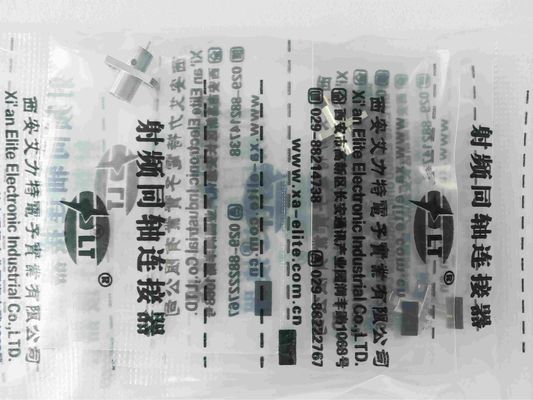

포장 배송을 위해 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드립니다.:
1개/작은 비닐 봉투
10개/큰 비닐 봉투
100개/상자
작은 골판지 상자에 안전하게 포장되어 배송 중 보호를 보장합니다. 상자에는 제품 이름과 사양이 쉽게 식별할 수 있도록 라벨이 부착되어 있습니다.배송을 위해 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드립니다.
![]()
