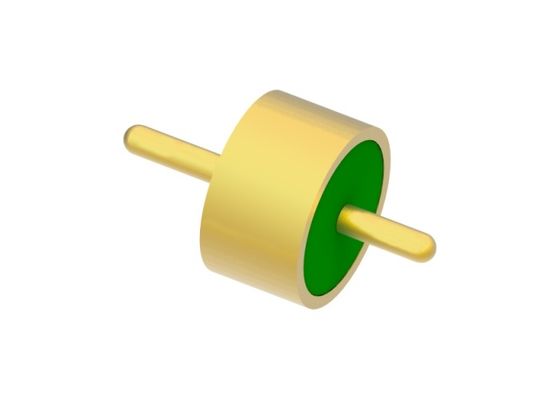

밀폐형 패키징 M2816-7용 풀 레이디우스 유리 금속 씰 커넥터 RF 스루홀
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | 유리에서 금속 밀폐 씰 | 핀: | 하나의 |
|---|---|---|---|
| 핀 팁 옵션: | 전체 반경 | 자격증: | ROHS ISO-9001-2015 |
| 도금: | 금도금 | DC Feedthrus: | Kovar 4J29 |
| 유리: | 7052, 7070 | Hermecity: | 1 x 10-9 cche/sec @ 1 atm |
| 강조하다: | 풀 레이디우스 유리 금속 커넥터,RF 스루홀 밀폐형 패키징,M2816-7 씰 커넥터 |
||
전체 반경유리 금속 밀봉 커넥터 DC 피드스루, 밀봉 패키징용
전체 반경유리 금속 밀봉 라고도 함유리 절연체. 주로 모듈 간, 모듈과 ga가 있는 부품 간에 마이크로파 신호, 전력 신호 및 제어 신호를 전송하는 데 사용됩니다.s 밀봉 요구 사항. 밀봉 부품에서 가장 중요한 구성 요소 중 하나입니다.
 |
|
낮은 유전 상수와 낮은 유전 손실을 가진 유리가 절연 및 지지 재료로 사용됩니다. 하우징과 도체는코바 합금고온에서 소결되며 표면은 금 도금됩니다. 중심 도체는 금 와이어 본딩, 납땜 및 커플링 등 다양한 종단 스타일을 가지고 있습니다.유리 절연체는 작고 가벼우며 밀봉되고 신뢰성이 높아 최근 몇 년 동안 전자 제조 산업에서 널리 사용되었습니다.
사양:
| 제품명 | 전체 반경 유리 금속 밀봉 |
| 임피던스 | RF |
| 유형 | 단일 |
| 핀 팁 옵션 | 전체 반경 |
| 플레이트 | 금 도금 |
| DC 피드스루 | 코바 4J29 |
|
유리 재질
유리 색상
|
7052 또는 7070
녹색 또는 흰색
|
| VSWR | 해당 없음 |
|
밀봉성 누설률 |
< 1.01325 X 10-3Pa*cm3/s |
| 내전압 | ≥300V |
| 절연 저항 | 단일 핀의 경우 ≥2000MΩ, 다중 핀의 경우 ≥1000MΩ, |
| 작동 온도 | -65°C~+260°C |
특징:
-밀봉됨
-안정적인 품질과 높은 신뢰성
-작은 크기
-가벼움
-금 와이어 본딩, 납땜 및 커플링 방법 선택 가능
응용 분야:
전자 패키지, 위성, 레이더 및 기타 항공 우주, 항공 전자, 자동차 및 기타 분야에서 광범위하게 사용됩니다. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
장점:
-엄격한 공차 제어
-표준 및 맞춤형 디자인 선택 가능.
-1.27um 금 도금
-표준 크기 대량 재고
-맞춤형 제품 빠른 배송
-높은 비용 효율적인 제품 및 서비스
-표준 및 맞춤형 디자인 선택 가능.
-1.27um 금 도금
-표준 크기 대량 재고
-맞춤형 제품 빠른 배송
-높은 비용 효율적인 제품 및 서비스
상세 이미지
단위: mm
제품 목록: 카탈로그-유리 금속 밀봉.pdf
| M2816-7 | 납땜 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 표준 시리즈 | 납땜 커플링 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 비표준 시리즈 | 납땜 커플링 및 본딩 선택 |
| DC 단일 핀 JK 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 표준 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 비표준 시리즈 | 납땜 및 네일 헤드 본딩 선택 |
|
다중 핀 헤더 JMC 시리즈
|
1-9 핀, 1-3 행 선택 가능 |
| 맞춤형 치수 |
환영 |
참고:
당사는 100,000개 이상의 유형을 보유하고 있습니다.밀봉 유리 금속 밀봉 커넥터, 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 가지고 당사에 문의하십시오.
