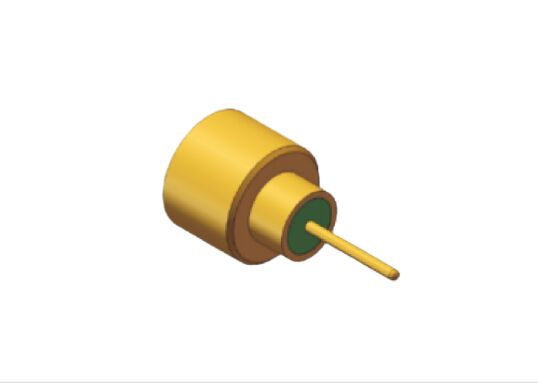

레이더 탐지 및 통신용 40 GHz SMP 플러그 제한형 완전 디텐트RF 동축 커넥터 PCB 마운트
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 커넥터 이름: | SMP RF 커넥터 | 모델: | SMP(M)-JHD6 |
|---|---|---|---|
| 주파수 범위: | DC~40GHz | 절연저항: | >5000M 옴 |
| 작동 온도: | -55°C ~ +165°C | VSWR: | <1.3 |
| 인터페이스 형태: | 제한된 멈춤쇠 | 절연체: | 유리 7052, 유리 7070 |
| 산: | PCB 마운트 | 성별: | 잭, 여성 |
| 의존성: | 50옴 | 애플리케이션: | 레이더 탐지 및 통신, 위성통신, 원격 측정, 원격 제어, 5G 기지국 |
| 강조하다: | 40 GHz SMP RF 동축 연결 장치,SMP 잭 커넥터 PCB 마운트,레이더 검출용 RF 커넥터 |
||
제품 설명:
SMP RF 커넥터: 컴팩트하고 고성능인 전자 시스템에서 안정적인 상호 연결을 위한 이상적인 선택입니다. 당사의 SMP RF 커넥터는 뛰어난 RF 성능과 기계적 견고성을 제공합니다. 푸시온 인터페이스 디자인으로 설치가 용이하여 공간이 제한된 보드 간(PCB) 또는 블라인드 메이트 설정에 이상적입니다.
주요 특징:
- 초광대역 기능: 최대 18GHz, 심지어 40GHz까지의 주파수에서 작동하여 텔레메트리 전송에서 신호 무결성과 최소 손실을 보장합니다.
- 고밀도 설계: 컴팩트한 구조는 초고밀도 장착을 지원하여 소형화된 레이더 및 텔레메트리 시스템에 적합합니다.
- 다양한 고정 옵션: 스무스 보어, 제한 디텐트, 풀 디텐트 인터페이스로 제공되어 테스트 환경에서의 잦은 체결 주기 또는 진동 방지 산업용 애플리케이션에 적합합니다.
- 내구성 있는 환경 저항: 견고한 설계는 극한의 온도 변화와 강렬한 진동을 견뎌내어 열악한 전자기적 및 물리적 조건에서 안정적인 성능을 보장합니다.
- 유연한 장착 솔루션: 케이블, 플랜지, 스루홀 PCB 장착과 호환되어 다양한 PCB 레이아웃 요구 사항에 적용 가능합니다.
당사의 SMP RF 커넥터는 항공 우주 텔레메트리 및 위상 배열 레이더부터 고급 테스트 및 측정 장비에 이르기까지 가장 까다로운 현대 전자 시스템에서 효율적이고 안정적인 상호 연결을 위한 솔루션입니다.
기술 매개변수:
| 임피던스 | 50 옴 |
| 성별 | SMP RF 커넥터 수 |
| VSWR | <1.3 |
| 응용 분야 | 위성 통신, 5G 기지국, 레이더 감지 및 통신, 5G 애플리케이션, 텔레메트리 장비 |
| 절연체 | 유리 |
| DWV | 500 VRMS |
| 주파수 범위 | DC ~ 40 GHz |
| 중앙 접점 | 구리 합금, 금 도금 |
| 하우징 재료 | 구리 합금, 금 도금 |
| 마운트 | PCB 마운트 |
| 인터페이스 형식 | 제한 디텐트 |
참고 2: 결합 깊이 2.79 참고 3: 밀폐형 | F 의미: 풀 디텐트; S 의미: 스무스 보어
응용 분야:
Elite Electronics SMP RF 커넥터는 위성 통신, 5G 기지국, 레이더 감지 및 통신, 5G 애플리케이션, 텔레메트리 장비 분야에서 일하는 엔지니어 및 기술자에게 신뢰할 수 있는 부품으로 두각을 나타냅니다.
맞춤화:
Elite Electronic은 고주파 SMP RF 커넥터에 대한 맞춤형 솔루션을 제공합니다. 당사의 SMP RF 커넥터는 SMP 암 동축 커넥터 및 SMP 수 동축 커넥터 변형을 포함하여 DC~40GHz의 주파수 범위에서 효율적으로 작동하도록 설계되어 고주파 애플리케이션에 대한 우수한 성능을 보장합니다.
당사의 제품은 Rohs, ISO 9001 및 14001 인증을 받았으며 품질 및 환경 표준에 대한 당사의 노력을 반영합니다.
일반 모델의 최소 주문 수량은 50개이지만, 재고가 있는 경우 MOQ 제한은 없습니다.
도면에 따라 맞춤화 서비스를 제공할 수 있습니다.
맞춤화 MOQ: 200개
포장 및 배송:
- 개별 정전기 방지 포장: 각 SMP RF 커넥터는 정전기 손상을 방지하기 위해 개별적으로 정전기 방지 백에 밀봉됩니다.
- 맞춤형 폼 인서트: SMP RF 커넥터는 충격 및 진동 보호를 강화하기 위해 견고한 판지 상자 안의 맞춤형 폼 인서트에 배치됩니다.
- 신뢰할 수 있는 택배 서비스: 추적 및 보험을 제공하는 신뢰할 수 있는 택배를 사용하여 안전하고 시기적절한 배송을 보장합니다.
- 여러 커넥터에 대한 대량 포장: 대량 배송 시 움직임과 충격을 최소화하기 위해 추가 패딩이 사용됩니다.
- 명확한 라벨링: 패키지에는 제품 정보, 취급 지침 및 목적지 세부 정보가 명확하게 라벨링되어 세관 통관을 원활하게 합니다.
- 국제 표준 준수: 당사의 포장 및 배송 프로세스는 글로벌 표준을 준수하여 도착 시 제품 무결성을 보장합니다.
자주 묻는 질문:
Q1: 이 SMP RF 커넥터의 브랜드와 모델 번호는 무엇입니까?
A1: RF 커넥터는 ELT 브랜드입니다.
Q2: SMP RF 커넥터는 어디에서 제조됩니까?
A2: 중국 시안에서 제조됩니다.
Q3: Elite Electronic SMP RF 커넥터는 어떤 인증을 받았습니까?
A3: 커넥터는 Rohs, ISO 9001 및 ISO 14001 인증을 받았습니다.
Q4: 이 제품의 최소 주문 수량 및 포장 세부 정보는 무엇입니까?
A4: 최소 주문 수량은 50개이지만, 품목이 재고가 있는 경우 MOQ 제한은 없습니다. 포장에는 비닐 봉투당 1개, 상자당 10개의 봉투가 포함됩니다.
Q5: SMP RF 커넥터 주문 시 배송 시간 및 결제 조건은 어떻게 됩니까?
A5: 재고 수량의 경우 배송 시간은 일반적으로 5-7 영업일입니다. 결제는 T/T 또는 LC를 통해 가능합니다.
