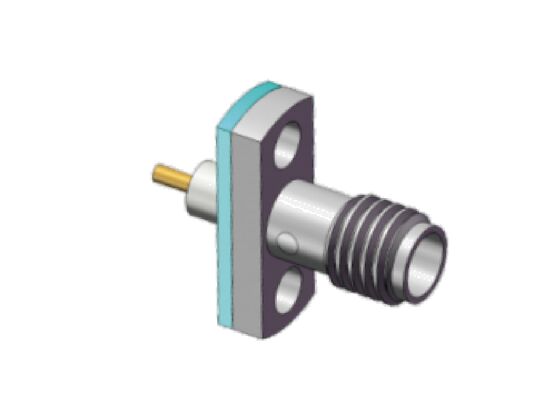

방수 스테인레스 스틸 플랜지 마운트 SSMA RF 커넥터 18GHz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 모델: | SSMA(S)-KFD232G | 빈도: | DC~18GHz |
|---|---|---|---|
| 마운트 방법: | 플랜지 마운트 | 센터연락처: | 구리 합금, 금 도금 |
| 껍데기: | 스테인레스 스틸, 수동적 | 절연체: | PTFE |
| 성별: | 여성 | 내구성: | 500회 결합 주기 |
| 리드타임: | 주식의 경우 영업일 기준 5-10일 | 맞춤화: | 그림에 따르면 |
| 강조하다: | 방수 SSMA RF 커넥터,스테인리스 스틸 플랜지 장착 커넥터,밀폐 고리와 함께 18GHz RF 커넥터 |
||
제품 설명:
SSMA RF 커넥터(미니 SMA)는 SMA RF 커넥터의 컴팩트한 변형으로, 고주파 밀리미터파 애플리케이션 및 고밀도 장착 요구 사항을 위해 설계된 소형 스레드 커플링 RF 동축 커넥터입니다.
커플링 방식 및 임피던스: 10-36 UNS 미세 피치 스레드 잠금 장치를 채택합니다. 표준 특성 임피던스는 50Ω입니다.
작동 주파수: 일반적인 상한선은 18GHz이지만, Elite Electronics의 최적화된 MSSM 모델은 40GHz까지 도달할 수 있으며, 이는 표준 SMA 커넥터의 18GHz를 훨씬 초과하여 밀리미터파 시스템에 이상적입니다.
전기 및 기계적 성능: 약 750V의 내전압 및 1000MΩ 이상의 절연 저항을 갖습니다. 중심/외부 도체에 대한 낮은 접촉 저항(중심 도체는 일반적으로 5mΩ 이하, 외부 도체는 2.5mΩ 이하)을 특징으로 합니다. 일반적인 결합 내구성은 500회 주기이며, 작동 온도 범위는 일반적으로 -40°C에서 +125°C입니다.
구조 및 재료: SMA 커넥터 부피의 약 70%를 차지합니다. 중심 접점은 대부분 금도금 구리 합금이며, 절연체는 일반적으로 PTFE이고, 하우징은 금도금 구리 합금 또는 스테인리스 스틸로, 우수한 전기 전도성과 내식성을 균형 있게 제공합니다. 또한 Elite Electronics는 방수 및 밀봉 성능이 등급화된 SSMA RF 커넥터도 제공합니다.
장착 구성:직선/직각 유형, 플랜지 마운트, PCB 솔더 및 케이블 크림프 버전을 포함한 다양한 형태로 제공됩니다.
기술 매개변수:
| 모델 | SSMA(S)-KFD232G |
| 장착 방식 | 플랜지 마운트 |
| 중심 접점 | 구리 합금, 금도금 |
| 하우징 | 스테인리스 스틸, 패시베이션 |
| 절연체 | PTFE |
| 주파수 | DC ~ 18 GHz |
| 내구성 | 500회 결합 주기 |
| 성별 | 암 |
| 맞춤 제작 | 도면에 따름 |
방수 SSMA RF 커넥터 플랜지 마운트의 개략 치수:
스테인리스 스틸 SSMA RF 커넥터 잭 2홀 플랜지 마운트 모델:SSMA-KFD232G
응용 분야:
항공 우주 분야,테스트 및 측정 분야,마이크로파 통신,의료 전자 장비,산업 전자 및 고밀도 PCB 설계.
맞춤 제작:
Elite Electronics SSMA RF 커넥터 시리즈는 SSMA RF 커넥터 플랜지 마운트, 미니 SMA 케이블 커넥터 및 SSMA 스루홀 PCB 마운트 커넥터를 포함하며, 귀하의 정확한 요구 사항에 맞춰진 안정적이고 고성능의 RF 연결 솔루션을 제공합니다.
당사는 T/T 및 L/C를 포함한 유연한 결제 조건을 제공하며, 확장 가능한 공급 능력은 귀하의 특정 요구 사항에 맞게 완전히 맞춤 제작될 수 있어 정시 주문 이행을 보장합니다. Elite Electronics SSMA RF 커넥터를 선택하여 귀하의 고유한 애플리케이션 요구 사항에 맞는 일관되고 신뢰할 수 있는 성능과 맞춤형 솔루션을 얻으십시오.
SSMA 맞춤 제작 MOQ: 200개
포장 및 배송:
포장:
Elite Electronics SSMA RF 커넥터는 국제 운송 중 정밀 부품을 보호하기 위해 특별히 설계된 업계 최고의 보호 솔루션으로 포장됩니다. 각 Elite SSMA RF 커넥터는 정전기 방전(ESD) 손상, 습기 및 먼지 침투를 효과적으로 방지하여 부품 무결성과 원래 성능을 유지하는 정전기 방지 ESD 백에 개별적으로 밀봉됩니다. 개별 밀봉 후, 커넥터는 충격, 진동 및 취급, 분류 및 장거리 운송 중 외부 압력을 효율적으로 완화하는 단단하고 충격 흡수 쿠션 상자에 넣어집니다. 모든 포장에는 모델 번호, 기술 사양 및 정확한 수량을 포함한 상세한 제품 정보가 명확하게 표시되어 재고 관리 간소화, 신속한 제품 식별 및 전 세계 고객을 위한 번거로움 없는 수령을 가능하게 하여 전체 공급망 경험을 최적화합니다.
배송:
당사는 SSMA RF 커넥터의 신속하고 안전한 배송을 위해 신뢰할 수 있는 글로벌 배송 솔루션을 제공합니다. 모든 주문은 완전한 실시간 추적이 가능한 신뢰할 수 있는 국제 물류 운송업체를 통해 배송되어 전체 배송 가시성을 확보합니다. 당사의 SSMA RF 커넥터는 운송 중 손상을 제거하고 정시에 완벽한 상태로 배송되도록 전체 배송 과정에서 특수 관리를 받는 취약한 전자 부품으로 취급됩니다.
Elite Electronics는 신뢰할 수 있는 최고 수준의 국제 물류 운송업체와 협력하여 모든 SSMA RF 커넥터 주문을 처리하며, 창고 출고부터 최종 목적지까지 완전한 24/7 실시간 추적 기능을 제공하여 언제 어디서든 주문 진행 상황을 모니터링할 수 있습니다.
FAQ:
Q1: SSMA RF 커넥터의 브랜드는 무엇입니까?
A1: SSMA RF 커넥터의 브랜드는 ELT입니다.
Q2: SSMA RF 커넥터는 어디에서 제조됩니까?
A2: SSMA RF 커넥터는 중국 시안시에서 제조됩니다.
Q3: SSMA RF 커넥터는 어떤 인증을 받았습니까?
A3: RF 커넥터는 ISO9001 및 ISO14001 인증을 받았습니다.
Q4: SSMA RF 커넥터의 최소 주문 수량 및 포장 세부 정보는 무엇입니까?
A4: 최소 주문 수량은 50개입니다. 포장은 가방당 10개, 상자당 100개입니다.
Q5: SSMA RF 커넥터 주문의 배송 시간 및 결제 조건은 어떻게 됩니까?
A5: 재고 주문의 배송 시간은 5-10 영업일입니다. 허용되는 결제 조건은 T/T 또는 L/C입니다.
