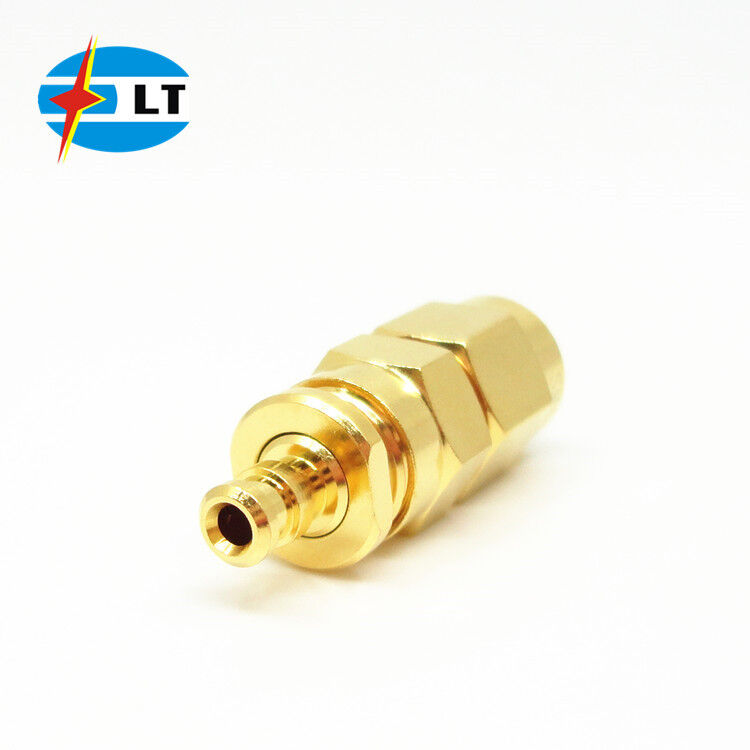

RG178 50옴 SMA 수 커넥터 직선

RG178 50Ohm SMA Male Straight Connector
RG178 50Ohm SMA Male Straight Connector

큰 이미지 :  RG178 50옴 SMA 수 커넥터 직선 최고의 가격

제품 상세 정보:
원래 장소: 중국
브랜드 이름: ELT (Elite)
인증: ROHS, ISO-9001-2015
모델 번호: SMA-J2A
결제 및 배송 조건:
최소 주문 수량: 100개
가격: 협상 가능
포장 세부 사항: 표준 수출 상자
배달 시간: 3~4주 이내
지불 조건: T/T, 서부 동맹, L/C
공급 능력: 1,000매월 100개
상세 제품 설명
제품명: SMA RF 코넥타 도금: 금도금
성별: 남성 빈도: DC~18GHz
유형: SMA 작동 전압: 해면에 있는 335V R.M
몸: 놋쇠 임피던스: 50Ω
제품명: SMA 알에프 커넥터
강조하다:

RG178 SMA 암 커넥터

,

50옴 SMA 직선 커넥터

,

SMA RF 커넥터 RG178

RG178 SMA 케이블 50옴 금도금 SMA 수 커넥터 직각

SMA 전기 커넥터는 스레드 커플링 RF 동축 커넥터로, 소형, 진동 방지 및 최대 18GHz(당사 SMA RF 커넥터는 20GHz까지 가능)의 넓은 주파수 범위를 가지므로 마이크로파, 안테나 및 테스트 계측 등에 널리 사용됩니다.
고객의 다양한 요구 사항에 따라 SMA RF 커넥터 및 어댑터를 맞춤 제작할 수 있습니다. SMA 벌크헤드 및 SMA 플랜지 마운트뿐만 아니라 SMA 직각 커넥터도 사용할 수 있습니다.

사양:
전기적 특성:
임피던스 50옴
주파수 범위 유연한 케이블 DC~12.4GHz
반경질 케이블 DC~18GHz
전압 정격 335 VRMS(최대 해수면)
내전압 1000VRMS(최대 해수면)
절연 저항 5000M옴 이상
접촉 저항 중심 도체 3.0m옴 이하
외부 도체 2.0m옴 이하 VSWR(전압 정재파비)
1.3 이하 개략도


RG178 50옴 SMA 수 커넥터 직선

SMA RF 동축 커넥터:(mm)

재질 및 기계적 특성:

SMA-J2A

SMA-J2A (7)_.jpgSMA-J2A (8)_.jpg



중심 도체

중심 도체
수/플러그 황동 금도금 쉘/하우징
베릴륨 구리 니켈 도금 쉘/하우징
베릴륨 구리 니켈 도금 쉘/하우징
스테인리스 스틸 금도금 쉘/하우징
스테인리스 스틸 부동태 처리 절연체
PTFE 밀봉 링
실리콘 고무 내구성
500 사이클 토크
0.79~1.13N.m *기타 재질 및 표면 코팅은 맞춤 제작 가능
주요 특징:



1. 최대 18GHz의 주파수 범위, 초소형 동축 커넥터

2. 나사 인터페이스 사용

3. 부동태 처리 또는 금도금으로 제공 가능
4. 황동 및 스테인리스 스틸 재질 옵션
5. 다양한 방향 및 PCB 종단
6. 직각 또는 직각 버전으로 제공 가능
7. 벌크헤드, 2홀 패널, 4홀 패널 또는 마운트리스 옵션
8. 수, 암 및 어댑터 변형을 포함한 광범위한 제품군
9. RoHS 준수
제품 카탈로그:



RF 어댑터



SMA/SSMA RF 커넥터
SMP/SSMP RF 커넥터
TNC RF 커넥터
N 타입 RF 커넥터
MCX/MMCX RF 커넥터
BNC RF 커넥터
RF 케이블 어셈블리
도파관-동축 어댑터
유리-금속 밀봉
J30J 시리즈 커넥터
마이크로파 회전 조인트
응용 분야:



* 항공 우주
* 광대역
* 계측
* 기지국

* 모바일 통신

* 실외 시설

* 레이더, 마이크로파

* 위상 배열 안테나

* 통신
* 보드 간 상호 연결

인터페이스 치수:



유사 제품

RG178 50옴 SMA 수 커넥터 직선



























1. RG178 케이블용 금도금 직각 SMA RF 커넥터



2.

RG178 50옴 SMA 수 커넥터 직선



RG178 케이블용 금도금 RA SMA RF 커넥터3.

RG178 50옴 SMA 수 커넥터 직선



RG178 케이블용 금도금 벌크헤드 SMA RF 커넥터참고:



RG178 50옴 SMA 수 커넥터 직선



당사는 10,000개 이상의 유형을 보유하고 있습니다.
SMA 커넥터, 사용 중인 커넥터를 찾을 수 없으면 세부 정보를 가지고 당사에 문의하십시오.
