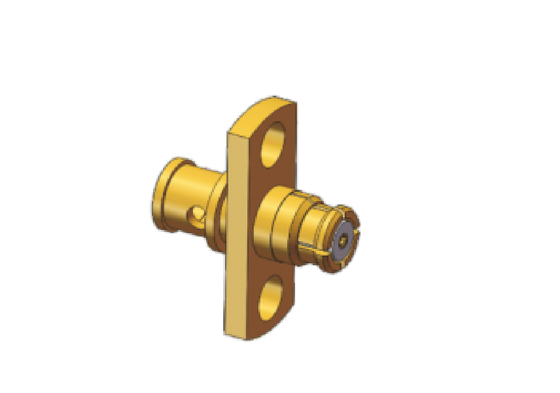

2 홀 플랜지 마운트 SMP 여성 케이블 커넥터 잭 CXN3506/MF108A 주파수 최대 18GHz

큰 이미지 : 2 홀 플랜지 마운트 SMP 여성 케이블 커넥터 잭 CXN3506/MF108A 주파수 최대 18GHz 최고의 가격

제품 상세 정보:

원래 장소:	시안, 중국
브랜드 이름:	ELT
인증:	ISO Certificates
모델 번호:	SMP-KF506-35

결제 및 배송 조건:

최소 주문 수량:	100개
가격:	Depending on the quantity
포장 세부 사항:	1pcs/비닐 봉지; 10 pcs/더 큰 플라틱 백 ； 100pcs/카톤
배달 시간:	결제 후 8~12주
지불 조건:	전신환 또는 LC
공급 능력:	요구조건으로서

상세 제품 설명

온도:	-55℃~+125℃	모델:	SMP-KF506-35
콘택트 렌즈:	동합금, 금팔팅	DWV:	500V
의존성:	50Ω	절연체:	PTFE
제품명:	SMP 플랜지 암 케이블 커넥터	주파수 범위:	0.3MHz-18GHz
주택:	구리 합금, 금 도금	재고 있음:	>500개
절연저항:	>5000MΩ	짝짓기 칼베:	MF108A / CXN3506
강조하다:	2홀 플랜지 마운트 SMP 커넥터 , SMP 암 케이블 커넥터 잭 , SMP RF 커넥터(최대 18GHz)

제품 설명:

당사의 SMP 푸시온 초소형 동축 커넥터는 최대 40GHz의 고주파 RF 작동용으로 설계되었습니다. 초소형 구조와 안정적인 작동 성능을 특징으로 하는 이 시리즈는 전자 장비, 통신 시스템, 위성 통신 및 레이더 시스템을 위한 보드 간 연결에 널리 배포됩니다. 공간 절약형 디자인은 회로 기판의 고밀도 레이아웃을 지원하여 전체 설치 공간을 크게 최적화합니다.

SMP 수형 플러그에는 완전 멈춤쇠, 제한된 멈춤쇠(세미 멈춤쇠/반 멈춤쇠) 및 부드러운 보어(포수 미트 스타일)의 세 가지 독특한 디자인이 제공됩니다. 실제 작업 조건에 따라 올바른 유형을 선택할 수 있습니다.
풀 디텐트 모델은 가장 강력한 고정력과 진동 및 충격에 대한 탁월한 저항력을 제공하며, 이는 신호 연속성이 보장되어야 하는 케이블 상호 연결 및 시나리오에 완벽하게 작동합니다.
제한된 멈춤쇠 변형은 유지 강도와 사용 수명의 균형을 유지합니다. 매끄러운 보어 구조를 기반으로 개발된 이 제품은 장기간 반복 결합이 가능하며 PCB 조립 및 블라인드 결합 연결을 위한 주류 옵션입니다.

스무스 보어 스타일은 일관된 삽입력과 추출력을 자랑합니다. 축 및 반경 방향 위치 편차를 보상할 수 있으므로 보드 간 SMP 커넥터의 대량 조립 및 대규모 블라인드 결합 프로젝트에 가장 적합한 선택입니다.

전기적 특성
임피던스	50Ω
주파수 범위	DC~40GHz
정격전압	170VRMS
유전체 내전압	500VRMS
절연저항	≥5000MΩ
접촉 저항	외부 도체	일반 ≤2.5mΩ
	중앙 지휘자	일반 ≤6mΩ
VSWR	≤1.3

VSWR		DC~18GHz	18GHz~26.5GHz	26.5~40GHz
	똑바로	≤1.25	≤1.3	≤1.4
	직각	≤1.3
	어댑터	≤1.25	≤1.3	≤1.4
	기타	≤1.3

SMP 잭 플랜지 마운트 결합 케이블 CXN3506 / MF108A, 모델의 개요 치수:SMP-KF506-35 최대 18GHz

2 홀 플랜지 마운트 SMP 여성 케이블 커넥터 잭 CXN3506/MF108A 주파수 최대 18GHz 0

참고용 직각 SMP 케이블 어셈블리:

케이블 모델:CXN3506

케이블 외경:2.3mm

케이블 색상:회색

빈도:최대 18GHz

우리는 또한 직선 및 직각 SMP 케이블, SMP 모델을 보유하고 있습니다.SMP-K506 최대 18GHz

케이블 모델:CXN 3506 / MF108A

케이블 외경:2.3mm

케이블 색상:회색

더 많은 제품을 원하시면 SMP 케이블 커넥터 카탈로그 sales3@xa-elite.com.cn에 대해 자유롭게 문의하시기 바랍니다.

신청:

Xi'an Elite Electronic은 항공우주, 항공, 항법, 위성, 레이더,연락23년 넘게 해당 분야에서.

2 홀 플랜지 마운트 SMP 여성 케이블 커넥터 잭 CXN3506/MF108A 주파수 최대 18GHz 4

사용자 정의:

다양한 길이의 SMP 커넥터에 대한 제품 맞춤화 서비스를 이용할 수 있습니다.

브랜드 이름: ELT

MOQ: 200 PC

가격 : 수량에 따라 다름

도면이나 세부 정보를 보내주시면 엔지니어가 평가를 준비하도록 하거나 대체 모델을 추천하거나 솔루션을 제공해 드리겠습니다.

우리는 또한 다음과 같은 커넥터에 대한 사용자 정의를 제공할 수 있습니다.SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, 마이크로 D 커넥터,RF 부하,안테나, 필터, 전력 분배기, 커플러.
