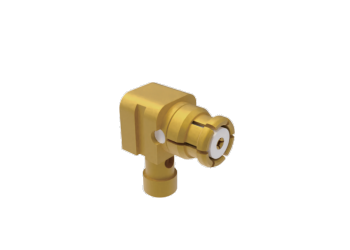

케이블 CXN3657에 적합한 SMP 직각 잭 50ohm
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMP RF 커넥터 | 성별: | 여성 |
|---|---|---|---|
| 모델: | SMP-KW657-11 | 주파수 범위: | 0.3MHz-18GHz |
| 주택: | 구리 합금, 금 도금 | 콘택트 렌즈: | 동합금, 금팔팅 |
| 절연체: | PTFE | 절연저항: | >5000MΩ |
| DWV: | 500V | 의존성: | 50옴 |
| 온도: | -55℃~+125℃ | 케이블 유형: | CXN3657, EQV. 케이블 |
| 재고 있음: | >200개 | 콘택트 렌즈: | 구리 합금, 금도금 |
| 임피던스: | 50옴 | ||
| 강조하다: | SMP 직각 잭 50옴,케이블 CXN3657용 SMP RF 커넥터,50옴 SMP 직각 커넥터 |
||
제품 설명:
SMP RF 커넥터는 최대 40GHz의 고주파 애플리케이션을 위해 설계된 소형 푸시온 RF 동축 커넥터입니다. 컴팩트한 디자인으로 고밀도 보드 간 상호 연결이 가능하여 통신, 레이더 및 전자 장비에 널리 사용됩니다. 수 플러그는 풀 덴트, 제한 덴트 및 스무스 보어의 세 가지 구성으로 제공되며 각각 높은 유지력, 빈번한 결합 주기 및 블라인드 결합 애플리케이션에 최적화되어 PCB 및 케이블 어셈블리에 대한 다양한 요구 사항을 충족합니다.
|
전기적 특성
|
||
|
임피던스
|
50Ω
|
|
|
주파수 범위
|
DC~40GHz
|
|
|
정격 전압
|
170VRMS
|
|
|
유전체 내전압
|
500VRMS
|
|
|
절연 저항
|
≥5000MΩ
|
|
|
|
외부 도체
|
일반≤2.5mΩ
|
|
중앙 도체
|
일반≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| 직각 | ≤1.25 | ≤1.3 | ≤1.4 | |
| 직각 | ≤1.3 | |||
| 어댑터 | ≤1.25 | ≤1.3 | ≤1.4 | |
| 기타 | ≤1.3 |
의 외형 치수 SMP RF 커넥터 Jack Mating Cable CXN3657, 모델: SMP-KW657-11
SMP RF 커넥터 참고용 케이블 어셈블리:
케이블 모델:CXN 3657
케이블 외경: 1.46mm
케이블 색상 : 회색
주파수:최대 18GHz, 40GHz
직각, 플랜지형도 있습니다 SMP RF 커넥터, SMP 모델:SMP-KF657-15
케이블 모델: CXN 3657
케이블 외경: 1.46mm
케이블 색상: 회색
더 많은 제품과 상세 사양은 자유롭게 문의해 주십시오.
응용 분야:
Xi'an Elite Electronic은 RF 커넥터 및 어댑터, 마이크로파/도파관 부품 및 케이블 어셈블리의 선도적인 제조업체로, 항공 우주, 항공, 항해, 위성, 레이더, 통신 분야에서 23년 이상 서비스를 제공하고 있습니다.통신 분야에서 23년 이상.
맞춤화:
제품 맞춤화 서비스 SMP RF 커넥터 사용 가능:
브랜드 이름: ELT
최소 주문 수량: 200개
가격: 수량에 따라 다름
도면 또는 세부 정보를 보내주시면 엔지니어가 평가를 준비하거나 대체 모델을 추천하거나 솔루션을 제공해 드리겠습니다.
또한 다음과 같은 커넥터 맞춤화도 제공할 수 있습니다. SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D 커넥터, RF 로드, 안테나, 필터, 전력 분배기, 커플러.
포장 및 배송:
포장 SMP RF 커넥터:
1개/작은 비닐 봉투
10개/큰 비닐 봉투
100개/카톤 박스
The SMP RF 커넥터는 배송 중 손상을 방지하기 위해 작은 골판지 상자에 안전하게 포장되어 제공됩니다. 상자에는 제품 이름과 사양이 라벨링되어 있어 쉽게 식별할 수 있습니다.
배송을 위해 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드리겠습니다.
