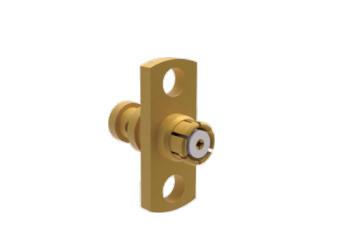

케이블 CXN3657용 SMP 2홀 플랜지 실장 패널 실장 50ohm 결합
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMP RF 커넥터 | 성별: | 여성 |
|---|---|---|---|
| 모델: | SMP-KF657-15 | 주파수 범위: | 0.3MHz-18GHz |
| 주택: | 구리 합금, 금 도금 | 콘택트 렌즈: | 동합금, 금팔팅 |
| 절연체: | PTFE | 절연저항: | >5000MΩ |
| DWV: | 500V | 의존성: | 50옴 |
| 온도: | -55℃~+125℃ | 케이블 유형: | CXN3657, EQV. 케이블 |
| 재고 있음: | >200개 | 임피던스: | 50옴 |
| 콘택트 렌즈: | 구리 합금, 금도금 | ||
| 강조하다: | SMP 플랜지 마운트 RF 커넥터,2 구멍 패널 장착 SMP 커넥터,케이블용 50ohm SMP 커넥터 |
||
제품 설명:
고성능 SMP RF 커넥터 (DC~40GHz)
SMP RF 커넥터는 최대 40GHz의 고주파 신호 전송을 위해 설계된 초소형 푸시온 동축 커넥터입니다. 컴팩트한 풋프린트는 고밀도 보드 간 상호 연결을 용이하게 하여 고급 통신, 레이더 시스템 및 정밀 전자 장비에 이상적인 솔루션입니다. 다양한 조립 요구 사항을 충족하기 위해 수 플러그는 최대 유지력의 풀 디텐트, 연장된 결합 주기의 제한 디텐트, 안정적인 블라인드 결합 애플리케이션을 위한 스무스 보어의 세 가지 인터페이스 구성으로 제공됩니다. 이 다목적 커넥터는 PCB 및 케이블 조립 애플리케이션 모두에 대해 탁월한 성능을 제공합니다.
|
전기적 특성
|
||
|
임피던스
|
50Ω
|
|
|
주파수 범위
|
DC~40GHz
|
|
|
정격 전압
|
170VRMS
|
|
|
유전체 내전압
|
500VRMS
|
|
|
절연 저항
|
≥5000MΩ
|
|
|
|
외부 도체
|
일반≤2.5mΩ
|
|
중앙 도체
|
일반≤6mΩ
|
|
|
VSWR
|
≤1.3
|
|
| VSWR | DC~18GHz | 18GHz~26.5GHz | 26.5~40GHz | |
| 직각 | ≤1.25 | ≤1.3 | ≤1.4 | |
| 직각 | ≤1.3 | |||
| 어댑터 | ≤1.25 | ≤1.3 | ≤1.4 | |
| 기타 | ≤1.3 |
직각 플랜지, SMP 모델:SMP-KF657-15
케이블 모델: CXN 3657
케이블 외경: 1.46mm
케이블 색상: 회색
케이블 CXN3657과 결합되는 직각 SMP 커넥터도 있습니다.
개요 치수 Jack 결합 케이블 CXN3657, 모델: SMP-KW657-11
더 많은 제품 및 상세 사양은 자유롭게 문의해 주십시오.
응용 분야:
Xi'an Elite Electronic은 항공 우주, 항공, 항해, 위성, 레이더, 통신 분야에서 23년 이상 서비스를 제공하는 RF 커넥터 및 어댑터, 마이크로파/도파관 부품 및 케이블 어셈블리의 선도적인 제조업체입니다.통신분야에서 23년 이상.
맞춤 제작:
SMP RF 커넥터에 대한 제품 맞춤 제작 서비스가 제공됩니다:브랜드 이름: ELT최소 주문 수량: 200개
가격: 수량에 따라 다름
도면 또는 세부 정보를 보내주시면 엔지니어가 평가를 준비하거나 대체 모델을 추천하거나 솔루션을 제공해 드리겠습니다.
SMA, SSMA, SMP, SSMP(SMPM), CSMP(SMPS), ASMP, N, TNC, TNCA, BMA, SBMA, 2.92mm, 2.4mm, 1.85mm, Micro D 커넥터, RF 로드, 안테나, 필터, 전력 분배기, 커플러와 같은 커넥터에 대한 맞춤 제작도 제공할 수 있습니다.
포장 및 배송:
SMP RF 커넥터 포장:1개/작은 비닐 봉투10개/더 큰 비닐 봉투100개/상자
SMP RF 커넥터는 배송 중 손상을 방지하기 위해 작은 상자에 안전하게 포장되어 제공됩니다. 상자에는 제품 이름과 사양이 쉽게 식별할 수 있도록 라벨이 부착되어 있습니다.
배송 시 SMP RF 커넥터는 상자에 담겨 있습니다. 배송 후 추적 번호를 제공해 드리겠습니다.
