SMPM 직선 RF 코아시얼 용접 SSMP 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SSMP 연결기, SMPM, 작은 SMP | 성별: | 남성 |
|---|---|---|---|
| 재료: | 놋쇠 | 도금: | 금도금 |
| 임피던스: | 50Ω | 주파수 범위: | DC~50GHz |
| 모델: | SSMP(M)-JHD66-S-Y1 | 다른 이름: | 작은 SMP, SMPM |
| 강조하다: | SMPM RF 동축 용접 연결 장치,금으로 칠한 SMPM 커넥터,기기용 SSMP RF 커넥터 |
||

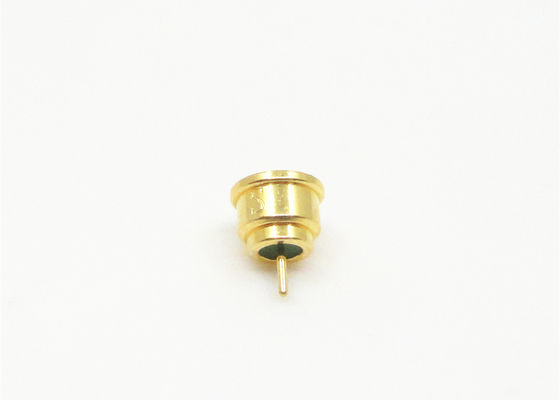

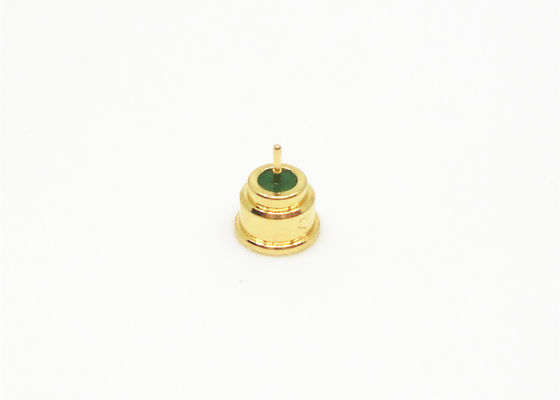

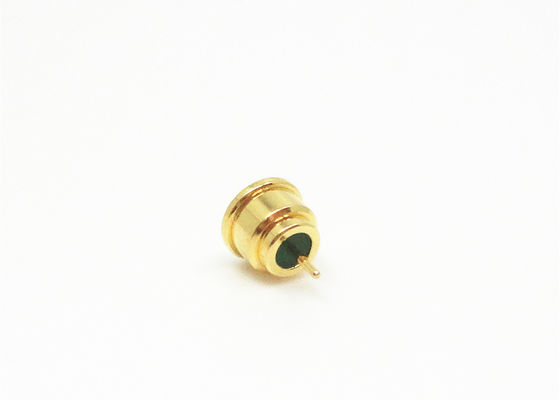

SMPM 스트레이트 RF 동축 솔더 SSMP 커넥터 (금도금)
SMPM은 소형(Mini SMP 대비), 경량, 넓은 작동 대역폭 등의 특징을 가진 소형 푸시온 RF 동축 커넥터입니다. 모듈식 집중 장착 상황에서 보드 간 커넥터의 커플링 용도로 적용되며, 플러그는 풀 디텐트 및 나사 없는 구멍의 두 가지 인터페이스 형태를 가집니다. SMPM은 높은 신뢰성이 요구되는 모듈식 집중 장착 상황에 적용됩니다. 일반적인 응용 분야에는 3세대 통신 시스템이 포함됩니다.
사양:
| 전기적 특성 | |||||
| 임피던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 정격 전압 | 170VRMS* | ||||
| 유전체 내전압 | 500VRMS* | ||||
| 절연 저항 | ≥2000MΩ | ||||
| 중심 도체 저항 | 외부 도체 | 일반 ≤3.5mΩ, 실링 ≤5mΩ | |||
| 중심 도체 | 일반 ≤8mΩ, 실링 ≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| VSWR | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
재질 및 기계적 특성:
중심 도체:
수 커넥터:Sn-P 청동/코바, 금도금
암 커넥터:베릴륨 청동, 금도금
탄성 접점: 베릴륨 청동 금도금
본체 및 기타 금속 부품: 황동/코바, 금도금
절연체: 유리 소결/PTFE/PEI
제품 도면:
특징:
1, SMPM(SSMP)은 초소형 푸시온 스타일 마이크로 인터페이스 커넥터입니다.
2, 소형 크기로 SMP 설계보다 작아 통신 시스템에 널리 사용됩니다.3, SMPM 시리즈는 PC 마운트, 스트레이트 및 직각, 0.047 케이블 커넥터, 실링 플랜지 마운트를 포함합니다.4, 이 유형의 SMPM 수 커넥터는 분리력 선호도에 따라 풀 디텐트 또는 스무스 보어 디자인으로 제공될 수 있습니다.5, 최대 50GHz의 넓은 주파수 범위를 가진 이 유형의 RF 커넥터
금은 다음과 같은 주요 이점을 제공합니다:
-- 우수한 젖음성/납땜성
-- 우수한 부식 방지-- 낮은 접촉 저항
-- 우수한 내마모성
응용 분야:
* 항공 우주
* 보드 간 상호 연결
* 광대역
* 안테나
* 계측
인증:
배송 시간:
* 창고에 재고가 있는 경우 며칠 내에 배송 가능하며, 보증금을 받은 후 4~8주가 소요될 수 있습니다. 주문 수량에 따라 다릅니다.
최소 주문 수량:
생산이 당사 재고 창고에 있는 경우. MOQ 없음, 또는 MOQ는 10개입니다.
참고:
당사는 10,000개 이상의 상호 연결 제품(BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP 등)을 보유하고 있습니다. 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 포함하여 당사에 문의하십시오.
