제품 상세 정보:
결제 및 배송 조건:
|
| 상품 이름: | SSMP 연결기 | 종류: | 여성 |
|---|---|---|---|
| 재료: | 놋쇠 | 도금: | 금 Plated/ 니켈은 도금처리했습니다 |
| 임피던스: | 50Ω | 주파수 범위: | DC~50GHz |
| 정격 전압: | 170VRMS* | 절연 저항: | ≥2000MΩ |
| 하이 라이트: | 케이블 SMPM 알에프 커넥터,작은 SMP RA 연결기,여성 SMPM 알에프 커넥터 |
||
SSMP 연결기 50 Ω 임피던스, 블라인드 메이트 구성. 일련 SMP는 서브미니어처 연결자 중 하나입니단 SMP보다 작습니다. 주파수 범위 최고 50까지 기가헤르츠. 그것은 일반적으로 소형 고주파 동축 모듈에서 사용되고, 양쪽 푸쉬 온과 스냅 방식 짝짓기 스타일로 제공됩니다. 그것은 매끄러운 구멍에 이용할 수 있고, 제한된 멈춤쇠와 가득 찬 멈춤쇠 스타일입니다. 그들은 여성, 남자, 직각, 연속 연결기를 포함하고 있습니다.
| 전기 특성 | |||||
| 임피던스 | 50Ω | ||||
| 주파수 범위 | DC~50GHz | ||||
| 정격 전압 | 170VRMS* | ||||
| 유전체 전압저항 | 500VRMS* | ||||
| 절연 저항 | ≥2000MΩ | ||||
| 센터 저항 | 외부 전도체 | Normal≤3.5mΩ, Sealing≤5mΩ | |||
| 중앙 컨덕터 | Normal≤8mΩ, Sealing≤30mΩ | ||||
| DC~18GHz | 18~26.5GHz | 26.5~40GHz | 40~50GHz | ||
| 전압 정재파비 | ≤1.25 | ≤1.3 | ≤1.4 | ≤1.5 | |
| 재료와 기계적 특성 | |||||
| 중앙 컨덕터 | 말레 | 스킨-P 동메달 / 코바르, 금메달은 도금처리했습니다 | |||
| 여성 | 베릴륨 브론즈, 금메달은 도금처리했습니다 | ||||
| 탄력성 접촉 | 베릴륨 브론즈 금메달은 도금처리했습니다 | ||||
| 샐과 다른 금속 부품류 |
도금처리된 놋쇠 / 코바르 금 스테인레스 강 패시베이션 |
||||
| 절연체 | 글라스 소결 / PTFE / 페이 | ||||
| 밀봉한 상품 누출율 | ≤1.01325×10-3Pa·cm3/s | ||||
말레 CONNECTORS 가지다 평면 HOLES (SB) FOR 용이한 접속 앤드 분리, 급 OF 삽입 앤드 철수 노력, 앤드 종지부 (FD) LIMITED 정지 (LD) PROVIDES는 대형 삽입 앤드 철수 노력을 필요합니다. 눈이 먼 적당한 애플리케이션에서, 한 실드 커넥터는 보통 미끄러져 움직이는 슬리브 인터페이스로서 스냅-백 인터페이스와 다른 것 표시됩니다. 연결이 끊어질 때 총알 어댑터가 똑같은 실드 커넥터를 뿌리박고 있는 채로 있다는 것을 이것은 보증합니다. 종지부 (FD)와 제한된 정지 (LD) 인터페이스는 각각 다른 결합과 분리 군들을 가지고 있습니다. LD가 보통 PCB 장착 또는 눈이 먼 상응하는 출원을 위한 갑작스러운 인터페이스로 선택되는 반면에, FD는 주로 높은 보유를 요구하여 케이블 접속을 위해 사용됩니다. 2 슬라이딩 인터페이스, 매끄러운 구멍 (SB)와 캐처의 미트 (CM)가 스냅 방식 인터페이스와 비교하여 감소된 연결을 고려합니다. 밀어넣기 인터페이스는 육체적으로 굴대이고 광선 정렬 오류를 허락하면서, 기준 평면과 협력하지 않는 슬라이딩 커넥션을 만듭니다. SB와 CM은 똑같은 결합 / 풀림력을 가집니다. 그러나, 그것의 넓은 도입 챔퍼가 총알을 사로잡고 자리 안으로 그것을 안내하는 것을 돕기 때문에 CM은 보통 눈이 먼 적당한 적용에서 차폐 구성으로 지정됩니다.

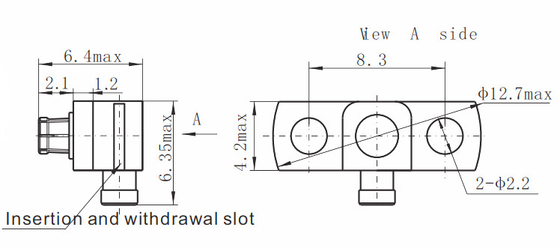

상세한 도면
애플리케이션 :
* 네트워크
* 위성 통신
* Computer/LANs
* 기지국
* 야외 시설
* 자동차
* 약진 선 결합
* 기본 시설물
* 레이더, 전자 레인지
* 원거리 통신
* 이동 통신
* 계측기
* 라디오, 텔레비전 가공 시스템
제품 목록 :
| RF 어댑터 |
| 동축 어댑터에 대한 도파관 |
| 유리-금속 밀봉 씰 |
| J30J 직렬 커넥터 |
| 전자 레인지 회전식 결합 |
| RF 케이블 어셈블리 |
| SMA / 확산 스팩트럼 다원 접속 알에프 커넥터 |
| SMP / SSMP 알에프 커넥터 |
| MCX / MMCX 알에프 커넥터 |
| TNC 알에프 커넥터 |
| 앤형 알에프 커넥터 |
| BNC RF 커넥터밀리메테르 물결 연결기 (2.4mm, 2.92 밀리미터) |
패키징 세부 사항 :
* 표준 수출 통
* 요구조건이 고객들에 따르면 있습니다
기록 :
당신이 사용하고 있는 연결기가 발견되지 않고 당신의 더타이 라이스로 우리에 연락하면, 우리는 10,000 이상 종류의 SMPM 연결기를 가지고 있습니다.
