제품 상세 정보:
결제 및 배송 조건:
|
| 제품 이름: | WR14 도파관 - 동축 어댑터 | 소재: | 금속 |
|---|---|---|---|
| 주파수 범위: | 49.8-70GHz | 커넥터: | 1.85 밀리미터 |
| 전압 정재파비: | 1.4 | 임페던스: | 50 오옴 |
| 도파관 사이즈: | WR14,BJ620 | 몸체 유형: | 직각 |
| 하이 라이트: | 1.85mm 웨이브가이드 코엑스 어댑터,WR14 BJ620 파도 가이드 코엑스 어댑터,49.8GHz~70GHz 파도 가이드 코엑스 어댑터 |
||
빈도는파도 가이드로 코엑스 어댑터가공된엘리트 일렉트로닉(ELT) 커버5.4GHz~110GHz높은 신뢰성, 작은 크기 및 우수한 성능으로 마이크로 웨브 측정 및 밀리미터 파드 장비에 널리 사용됩니다.표준 직사각형 및 이중 리지 파도 선도기, 및 비 표준 파도 가이드는 사용자 요구 사항에 따라 사용자 정의 할 수 있습니다.N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 및 마이크로 스트립. 파도 가이드 coax 어댑터는 두 가지 유형으로 나뉘어 있습니다: 끝 발사 및 직각 발사 인터페이스 방향. 그 중 RA 발사 유형은 또한 사용 될 수 있습니다.고전력 구조.
스펙트럼1.85/BJ620-KF:

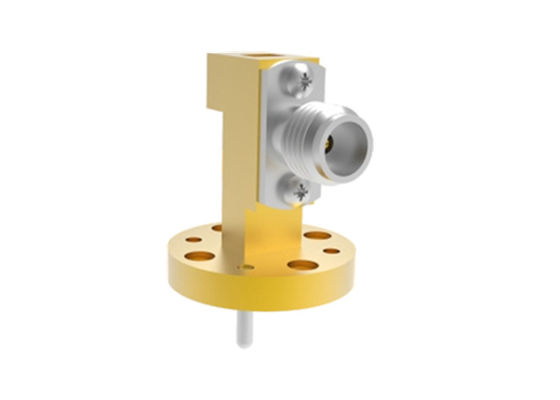

| 제품 이름 | WR14 1.85mm 코아시얼 어댑터와 웨브 가이드 직각 타입 |
| 모델 번호 | 1.85/BJ620-KF |
| 코아시얼 타입 | 1.85mm |
| 웨이브게이드 크기 | WR14 (BJ620) |
| 체형 | 직각 |
| 주파수 범위 | 490.8-70GHz |
| SMA 저항 | 50오름 |
| VSWR | 1.4 |
목록1.85mm 코아시얼 어댑터와 웨브 가이드:
| 모델 번호 | 설명 | 참고: |
| 1.85/BJ500-KF4 | WR18 ((BJ500) 에서 1.85mm 여성 직각 어댑터 | |
| 1.85/BJ500-KFE1 | WR18 ((BJ500) 에서 1.85mm 여성 끝 발사 어댑터 | BJ500=WR18 |
| 1.85/BJ620-KF | WR14 ((BJ620) 에서 1.85mm 여성 직각 어댑터 | BJ620=WR14 |
| 1.85/BJ620-KFE | WR14 ((BJ620) 에서 1.85mm 여성 끝 발사 어댑터 | |
| 사용자 지정 타입 | 맞춤형 크기는 허용됩니다. |
파도 안내 표준의 십자 참조
| 중국 표준 | 국제 표준 | 주파수 범위 (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 90.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 170.6~26.7 |
| BJ260 | WR34 | 210.7~33.0 |
| BJ320 | WR28 | 260.3~40.0 |
| BJ400 | WR22 | 320.9~50.1 |
| BJ500 | WR18 | 390.2~59.6 |
| BJ620 | WR14 | 490.8~75.8 |
| BJ740 | WR12 | 600.5~91.9 |
| BJ900 | WR10 | 73.8~112 |
참고:
우리는 1000종 이상의코아시얼 어댑터 에 대한 파도 안내선택, 당신이 사용하는 어댑터가 발견되지 않는 경우, 당신의 세부 정보를 저희에게 문의하십시오.ODM 차원은 환영합니다.
