WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지

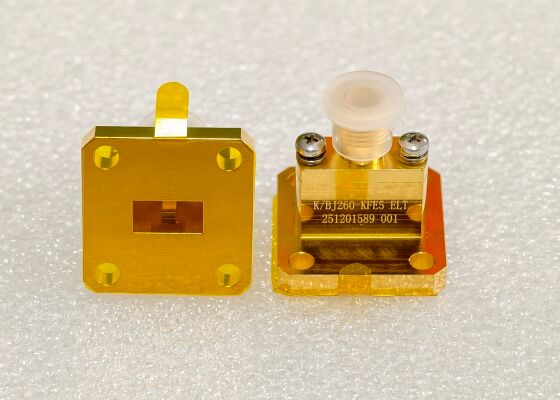

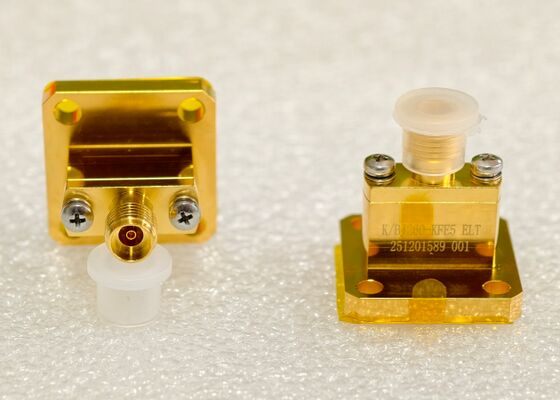

Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz
Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz Waveguide to Coaxial Adapter with Waveguide Port as WR90，WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD180 from 6.5GHZ to 145GHz

큰 이미지 :  WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지 최고의 가격

제품 상세 정보:
원래 장소: 시안 산시
브랜드 이름: ELT
인증: ISO9001, ISO14001
모델 번호: K/BJ260-KFE5
결제 및 배송 조건:
최소 주문 수량: 재고가 없는 경우 10개
가격: Depend on the quantity
포장 세부 사항: 판지 상자
배달 시간: 결제 후 8~12주 이내
지불 조건: 신용장, 티/티
공급 능력: 귀하의 요구 사항에 따라 달라집니다
접촉
상세 제품 설명
제품명: 동축 어댑터에 대한 도파관 도파관 사이즈: BJ260 (WR34)
주파수 범위: 21.7GHz~33GHz VSWR: ≤1.3
삽입 손실: ≤0.35dB 도파관 스타일: 끝단 발사, 직각
빈도: 6.5~145GHz 도파관 포트: WR90,WR75, WR60, WR51, WR42, WR34, WR28, WR22, WR19, WR15, WR12, WR10, WRD750, WRD650, WRD500, WRD18
강조하다:

WR90 와이브 가이드와 코아시얼 어댑터

,

WR15 웨이브게이드 포트 어댑터

,

WRD750 파도 유도 동축 변환기

  • 제품 소개
Elite Electronics는 6.5GHz에서 145GHz까지의 주파수 범위를 갖는 도파관-동축 어댑터를 설계 및 제조합니다. 높은 신뢰성, 컴팩트한 크기 및 뛰어난 성능을 자랑하는 이 어댑터는 마이크로파 측정 시스템 및 밀리미터파 장비에 널리 사용되며, 고출력 처리 능력으로 인해 레이더 시스템 설계에, 낮은 손실 및 위상 정밀도로 인해 안테나 피드 네트워크에, 그리고 테스트 실험실에 일반적으로 사용됩니다.

도파관 포트는 표준 직사각형 및 이중 리지 구성으로 제공되며, 사용자 요구 사항을 충족하기 위해 맞춤형 비표준 도파관 포트도 제공됩니다. 동축 끝단에는 N, TNC, SMA, SMP, 3.5mm, K(2.92mm), 2.4mm, 1.85mm, 1.0mm, 0.8mm 및 마이크로스트립 유형을 포함한 포괄적인 연결 인터페이스가 있습니다. 구조적으로 도파관-동축 어댑터는 엔드 런치 및 직각의 두 가지 유형으로 분류됩니다. 특히 직각 모델은 고출력 애플리케이션용으로 구성할 수도 있습니다.

도파관 직사각형은 WR로 표시되며, 뒤따르는 숫자는 도파관의 내부 폭을 인치 백분율로 나타냅니다. 당사의 제품 범위에는 WR-90, WR-75, WR-60, WR51, WR-42, WR-34, WR-28, WR-22, WR-19, WR-15, WR-12, WR-10, WR-8, WRD750, WRD650, WRD500, WRD180과 같은 표준 모델에 따른 직사각형 도파관이 포함됩니다. 도면에 따라 맞춤 제작도 가능합니다.

  • 개략도
WR34 ~ K 2.92mm 암 엔드 런치 도파관-동축 어댑터, 21.7~33GHz
WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지
WR34 ~ K 2.92mm 암 직각 도파관-동축 어댑터, 21.7~33GHz

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지
  • 기타 도파관-동축 어댑터

도파관-SMA 어댑터, 도파관-N 타입 어댑터, 도파관-2.4mm 어댑터, 도파관-1.85mm 어댑터, 도파관-1.0mm 어댑터, 도파관-0.8mm 어댑터와 같은 기타 도파관-동축 어댑터도 있습니다. 다른 모델이 필요한 경우 자유롭게 문의하십시오.


도파관-동축 어댑터 동축 인터페이스

도파관

포트 크기

 주파수 범위
도파관-SMA 어댑터 SMA

 BJ100 (WR90)

 8.2~12.5GHz
도파관-SMA 어댑터 SMA  BJ120 (WR75) 9.84~15GHz
도파관-SMA 어댑터 SMA BJ140 (WR62) 11.9~18GHz
도파관-SMA 어댑터 SMA BJ180 (WR51) 14.5~22GHz
도파관-K 어댑터 2.92mm BJ220 (WR42) 17.6~26.7GHz
도파관-K 어댑터 2.92mm BJ260 (WR34) 21.7~33GHz
도파관-K 어댑터 2.92mm BJ320(WR28) 26.4~40GHz
도파관-2.4mm 어댑터 2.4mm BJ400(WR22) 32.9~50GHz
도파관-1.85mm 어댑터 1.85mm BJ500 (WR19) 39.2~59.6GHz
도파관-1.85mm 어댑터 1.85mm BJ620 (WR15) 50~67GHz, 49.8~70GHz
도파관-1.0mm 어댑터 1.0mm BJ740 (WR12) 60~90GHz
도파관-1.0mm 어댑터 1.0mm BJ900 (WR10) 74~110GHz
도파관-SMA 어댑터 SMA WRD650 6-18GHz
도파관-SMA 어댑터 SMA WRD750 7.5-18GHz
도파관-K 어댑터 2.92mm WRD180 18~40GHz
도파관-N 어댑터 N 타입 WRD500 6~18GHz



  • 도파관 표준-WR 시리즈 및 중국 BJ 시리즈 상호 참조

중국 표준 국제 표준 주파수 범위(GHz)
BJ84 WR112 6.57~9.99
BJ100 WR90 8.20~12.5
BJ120 WR75 9.84~15.0
BJ140 WR62 11.9~18.0
BJ180 WR51 14.5~22.0
BJ220 WR42 17.6~26.7
BJ260 WR34 21.7~33.0
BJ320 WR28 26.3~40.0
BJ400 WR22 32.9~50.1
BJ500 WR19 39.2~59.6
BJ620 WR15 49.8~75.8
BJ740 WR12 60.5~91.9
BJ900 WR10 73.8~112
  • 응용 분야

    1. 항공 우주 및 레이더 시스템

    • 레이더 시스템: 도파관-동축 어댑터는 안테나 끝단의 도파관 피드 네트워크를 백엔드의 동축 송수신(T/R) 모듈과 연결하는 데 사용됩니다. 특히 고주파 대역(X-밴드 및 Ku-밴드 등)에서 신호 위상 일관성을 보장해야 합니다.
    • 전자 재밍 시스템: 신호 송수신 체인에 사용되며 신호 순도를 보장하기 위해 매우 낮은 정재파비(VSWR)가 필요합니다.
    • 텔레메트리 시스템: 고진동 및 고충격 비행 환경에서 직각 또는 견고한 전환부는 안정적인 전기 연결을 제공합니다.

    2. 위성 통신(Satcom)

    • 지상국 송수신: 도파관-동축 어댑터는 파라볼릭 안테나의 도파관 출력을 저잡음 증폭기(LNA) 또는 전력 증폭기(PA)의 동축 입력에 연결합니다.
    • 위성 탑재체 테스트: 위성 탑재체의 지상 검증 중 고성능 전환부는 우주 환경에서의 신호 전송을 시뮬레이션하여 테스트 정확도를 보장합니다. 위성 간 링크: 위성 내에서 공간을 절약하고 무게를 줄이기 위해 컴팩트한 도파관-동축 구조가 자주 사용됩니다.

    3. 테스트 및 측정

    • 안테나 테스트: 도파관 안테나를 벡터 네트워크 분석기(VNA)에 연결합니다. 특히 밀리미터파 대역(26.5GHz~110GHz)에서는 고정밀 전환부(2.4mm 또는 2.92mm 커넥터 등)가 필요합니다. 무반향실 테스트: 전환부는 도파관 전송 라인의 신호를 EMC 챔버 내의 동축 테스트 장비로 라우팅하는 데 사용됩니다. 자동화 테스트 장비(ATE): 직각 어댑터는 공간이 제한된 테스트 고정 장치에서 레이아웃을 최적화하는 데 자주 사용됩니다.

    4. 무선 통신(5G/6G 및 마이크로파 릴레이)

    • 5G/6G 밀리미터파 R&D: 기지국 프로토타이핑 및 테스트에서 밀리미터파 칩/모듈을 테스트 장비에 연결하는 데 사용됩니다. 점대점 마이크로파 통신: 장거리 마이크로파 전송 링크에서 신호 커플링 및 모니터링에 사용됩니다.

    5. 산업, 의료 및 과학 연구

    • 산업용 마이크로파: 마이크로파 가열 및 건조 장비의 전력 모니터링.
    • 의료용 마이크로파: 마이크로파 물리 치료 및 종양 고온 요법 장비의 신호 전송.
    • 대규모 과학 시설: 고출력, 저잡음 신호 전송을 위해 입자 가속기 및 전파 망원경(예: FAST)에 사용됩니다.

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지

  • 포장 및 배송

당사의 도파관-동축 어댑터는 운송 중 최대 보호를 보장하기 위해 신중하게 포장됩니다. 각 커넥터는 정전기 방지 재질로 개별적으로 포장되고 충격이나 진동으로 인한 손상을 방지하기 위해 견고하고 쿠션이 있는 상자에 담겨 있습니다.


포장에는 부품 번호 및 사양을 포함한 제품 정보가 명확하게 라벨링되어 있어 쉽게 식별하고 재고를 관리할 수 있습니다.

WR90,WR75,WR60,WR51,WR42,WR34,WR28,WR22,WR19,WR15,WR12,WR10,WRD750,WRD650,WRD500,WRD180으로 WRGHz에서 6.5GHz까지


  • 견적 문의:


Q1: 귀사는 무역 회사입니까, 제조업체입니까?
A: 당사는 RF/마이크로파 상호 연결 부품 분야에서 23년 이상의 경험을 가진 제조업체입니다.


Q2: 현재 어떤 제품을 제공할 수 있습니까?
A: RF 커넥터, 어댑터, 케이블 어셈블리, 도파관-동축 어댑터, 도파관 제품, 유리-금속 밀봉 커넥터, 마이크로 D-sub, 마이크로파 회전 조인트 및 기타 마이크로파 부품입니다.


Q3: 무료 샘플을 사용할 수 있습니까?
A: 예, 재고가 있는 경우 운임 수집 시 무료 샘플을 사용할 수 있습니다.


Q4: 귀사는 맞춤 제작을 수락할 수 있습니까?
A: ODM은 환영합니다. ODM 분야에서 23년 이상의 경험을 가진 Elite Electronics는 상호 연결 제품의 설계, 제품 개발, 연구 개발 및 통합을 지원할 수 있습니다.


Q5: 지불 조건은 무엇입니까?
A: L/C, T/T, 웨스턴 유니온, 무역 보증(신용 카드 및 T/T) 등을 수락할 수 있습니다.


Q6: 리드 타임은 얼마입니까?
A: 샘플 주문의 경우 5-7 영업일, 대량 생산 주문의 경우 4-12주(수량, ODM 등에 따라 다름)


Q7: 상품을 어떻게 배송해 주시겠습니까?
A: 일반적으로 DHL, UPS, FedEx, TNT와 같은 국제 특송과 협력하여 고객이 상품을 신속하게 최저 운임으로 받을 수 있도록 합니다. 한편, 항공 및 해상 운송도 가능합니다.


Q8: 상품이 도착하기까지 얼마나 기다려야 합니까?
A: 항공 운송의 경우 5-8 영업일, 국제 특송의 경우 3-8 영업일.


Q9: 도파관-동축 어댑터의 품질은 어떻습니까?
A: 많은 국가 첨단 프로젝트의 고품질 공급업체로서 우수한 제품을 제공하는 것이 당사의 발전 방식입니다. 당사는 강력한 품질 관리 팀과 매우 엄격한 공정을 통해 다양한 품질 등급 표준에 따라 품질을 보장합니다.
