제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | 도파관 로터리 조인트 | 항구 양식: | BJ320(WR28) |
|---|---|---|---|
| 빈도: | 40% 도파관 대역폭 | 내구성: | ≤1.5 |
| 삽입 손실: | 1.25dB 이하 | 전력량: | 평균 전력 300W |
| 강조하다: | L 모양의 마이크로 웨브 웨브 가이드 회전 관절,1 직선 마이크로파 파도 가이드 회전 관절,미크로 웨브 웨브 가이드 회전 관절 |
||

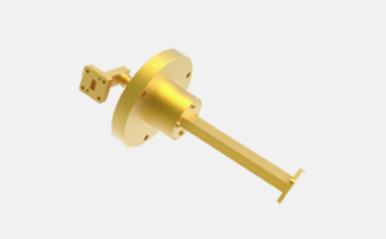

한 직선 및 한 RA (L 모양) 마이크로 웨브 웨이브 가이드 회전 관절
웨이브게이드 회전 관절은 주로 고정 및 회전 부분의 연결을 위해 신호 전송에 사용됩니다.
합동 포트에는 동축형, 직사각형 파도 안내 포트 및 리지 파도 안내 포트 등이 있습니다. 종류는: 단일 채널
I형, L형 및 U형으로 분류되는 웨브게이드 회전 관절 및 다채널 웨브게이드 회전 관절
구조적 형태에 따라
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 포트 양식 | BJ320 ((WR28) |
| 빈도 | 40% 파도 유도 대역폭 |
| VSWR | ≤1.5 |
| 삽입 손실 | ≤1.25dB |
| 전력 용량 | 평균 전력 300W |

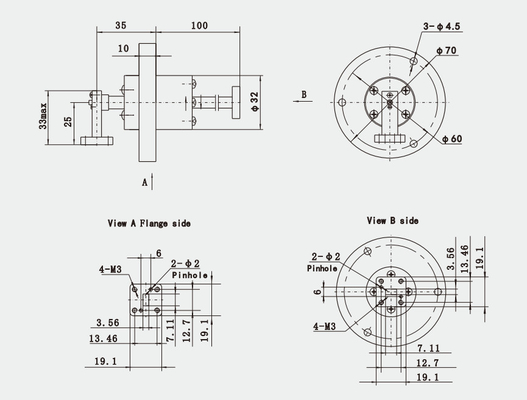

상세 한 그림
테스트 곡선 예제:
적용:
- 레이더 시스템: 파도 유도 회전 관절은 기계적으로 스캔 된 레이더 안테나 공급 라인 시스템의 핵심 장치입니다.그것은 레이더 안테나가 360° 회전하는 동안 공급 라인에서 마이크로파 신호의 효율적인 전송을 보장 할 수 있습니다, 레이더 시스템이 목표물을 정확하게 감지하고 추적 할 수 있도록합니다.
- 항공우주 분야: 항공기, 항공 전자 장비, 파도 유도 회전 관절은 다른 방향으로 신호 전송을 실현하기 위해 사용됩니다.항공기의 다양한 자세에서 통신 및 탐색의 요구를 충족시키기 위해예를 들어, 항공기의 항공용 레이더, 통신 안테나 및 기타 장비에서, 파도 유도 회전 관절은 다른 방향으로 안정적인 신호 전송을 보장 할 수 있습니다.
- 위성 통신: 위성 통신 시스템에서,위성 안테나의 회전 부분에서 파도 안내 회전 관절을 사용할 수 있습니다. 위성이 궤도에서 안정적인 통신 연결을 유지할 수 있도록, 그리고 동시에, 그것은 지표 또는 다른 위성의 커버리지를 실현 할 필요에 따라 자세를 조정 할 수 있습니다.
- 산업 자동화: 일부 산업 자동화 장비, 예를 들어 회전 로봇 및 자동화 생산 라인에서는 파도 유도 회전 관절을 사용하여 장비 내에서 신호 전송 및 제어를 실현 할 수 있습니다.장비의 유연성 및 신뢰성 향상.
참고:
우리는 10,000종이 넘는커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
