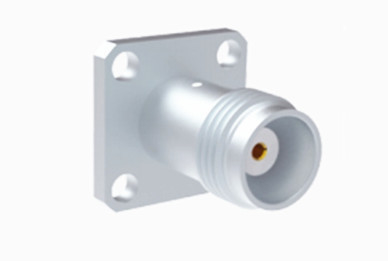

TNC 여성 니켈 접착 50Ohm 플랜지 마운트 스테인리스 스틸 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 설계 표준: | IEC 60169-17 |
| 소재: | 스테인리스 스틸 | 종류: | 일직선 |
| 강조하다: | 스테인리스 스틸 RF 코아시얼 커넥터,플랜지 마운트 RF 코아시얼 커넥터,50Ohm RF 코아시얼 커넥터 |
||
TNC 여성 니켈 접착 50Ohm 플랜지 마운트 스테인리스 스틸 RF 코아시얼 커넥터
TNC 시리즈 제품은 본질적으로 BNC 커넥터의 스레드 변형이며, 결합을위한 나사 스레드로 구별됩니다.수질이 강한 RF 커넥터와 DC-11 GHz 주파수 범위 내에서 작동하도록 설계된두 가지 주요 유형의 TNC 커넥터가 있습니다. 표준 및 역극성. 주로 다이 캐스트 및 폼 구성 요소로 구성됩니다.이 비용 효율적인 커넥터는 광범위한 상업용 응용 프로그램에 적합합니다.TNC 커넥터는 항공기, 통신 및 다양한 일반 산업 부문에서 널리 사용됩니다.추가로, 역극성 및 TNC 커넥터의 75 ohm 버전도 제공됩니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
| 주파수 범위 | DC~4GHz | |||
임페던스 | 50Ω | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 케이블 유지 | 100N 분 |
| 연락처 유지 | 10N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |
특징:
1구조적 특징
스레드 연결: 스레드 연결을 채택하여 설치 시만 회전하여 연결을 완료하는 것이 편리하고 빠릅니다. 스레드 연결은 자동 잠금 기능이 있습니다.커넥터가 느슨해지는 것을 효과적으로 방지하고 연결의 신뢰성을 향상시킬 수 있습니다..
다양한 모양과 극성 디자인: 직선, 90도 직각, 방벽, 4홀 패널, 설치가 없는 모양, 표준 극성 및 역극성 디자인,다양한 환경과 설치 시나리오의 요구를 충족시킬 수 있습니다..
2높은 기계적 강도와 내구성: 일반적으로 청동 또는 스테인리스 스틸로 만들어집니다. 표면 처리에는 니켈 또는 금으로 칠한 것이 포함 될 수 있습니다.쉽게 손상되지 않고 수백 번의 플러그 및 풀 작업에 견딜 수 있습니다., 하지만 또한 견딜 수 있습니다 일정 수준의 팽창 힘과 압력, 다양한 가혹한 환경에 적합.
적용:
1무선 기지국: 무선 신호의 효율적인 전송을 보장하기 위해 기지국 장비와 안테나를 연결하는 데 사용됩니다. 예를 들어 5G 기지국 건설에서TNC 커넥터는 기본 스테이션과 안테나 사이의 안정적인 연결을 보장 할 수 있습니다., 무선 신호가 정확하게 전송되고 수신될 수 있도록.
2휴대 전화: TNC 여성 커넥터는 일부 휴대 전화 내부의 RF 회로를 연결하는 데 사용됩니다. 예를 들어 안테나와 메인보드의 RF 모듈 사이의 연결,이는 휴대 전화의 무선 통신 기능을 실현하는 데 도움이됩니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
