청동 TNC 직각 4 홀 플랜지 여성 RF 코아시얼 연결기 CXN3506/MF108A
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 케이블 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 4홀 플랜지 RF 코아시얼 커넥터,놋쇠 고주파 동축 커넥터,CXN3506 RF 코아시얼 커넥터 |
||
TNC 직각 4홀 플랜지 여성 RF 코아시얼 연결기 CXN3506/MF108A
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며, 결합을위한 나사 스레드로 구별됩니다. 이 미니어처, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드수질이 강한 RF 커넥터와 DC-11 GHz 주파수 범위 내에서 작동하도록 설계된두 가지 주요 유형의 TNC 커넥터가 있습니다. 표준 및 역극성. 주로 다이 캐스트 및 폼 구성 요소로 구성됩니다.이 비용 효율적인 커넥터는 광범위한 상업용 응용 프로그램에 적합합니다.TNC 커넥터는 안테나 연결에 널리 사용되며 레이더, 무선,통신또한, 역극성 및 TNC 커넥터의 75 ohm 버전도 제공됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

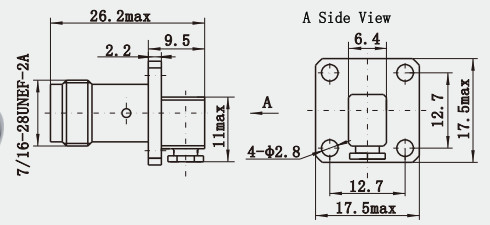

상세 한 그림
특징:
1높은 기계적 강도와 내구성: 일반적으로 청동 또는 스테인리스 스틸로 만들어집니다. 표면 처리에는 니켈 또는 금으로 칠한 것이 포함 될 수 있습니다.쉽게 손상되지 않고 수백 번의 플러그 및 풀 작업에 견딜 수 있습니다., 하지만 또한 견딜 수 있습니다 일정 수준의 팽창 힘과 압력, 다양한 가혹한 환경에 적합.
2좋은 방수 성능: 연결 부품은 좋은 방수 성능을 가진 밀폐 된 구조를 채택하며 야외 및 기타 습한 환경에 적합합니다.
적용:
1위성 탐사 측정 안테나: 지질 조사 및 지도 제작, 해양 조사, 수로 조사, 파도 조사, 지진 모니터링의 시나리오에서다리 변형 모니터링, 산사태 모니터링, 그리고 항구의 자동 작동, 등, TNC 커넥터는 외부 장비와 위성 내비게이션 측정 안테나를 연결,무선 신호를 전송하고 전원을 공급.
2항공 우주 분야: 항공 제어: 항공 제어 시스템에서,TNC 여성 커넥터는 항공 통신의 정확성과 신뢰성을 보장하기 위해 관련 무선 장비의 연결에 사용됩니다..
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
