MF147A/MF147B 케이블용 TNC 남성 니켈 접착물질 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 케이블 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 배스 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | MF147B RF 코아시얼 커넥터,TNC 남성 RF 동축 연결 장치,니켈은 고주파 동축 커넥터를 도금처리했습니다 |
||
2.TNC 남성 니켈 접착 물질 MF147A/MF147B 케이블용 RF 코아시얼 커넥터
TNC 시리즈는 BNC 커넥터의 가닥적 인 적응을 나타냅니다. 안전한 결합을 촉진하는 나사 가닥으로 특징입니다. 이 컴팩트, 가닥적,방수 커넥터는 일관된 50오hm 임피던스를 유지하며 DC에서 11 GHz 주파수 범위 내에서 작동하도록 설계되었습니다.두 가지 변형의 TNC 커넥터 존재: 표준 및 역극성.산업용 또는 고성능 대안보다 더 저렴하고 조금 더 낮은 성능을 제공합니다일반적으로 안테나 연결에 사용되며, TNC 커넥터는 레이더 시스템, 무선 통신 및 광범위한 산업 부문에서도 응용 프로그램을 찾습니다.추가로, 역극성 및 TNC 커넥터의 75 ohm 버전도 사용할 수 있습니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

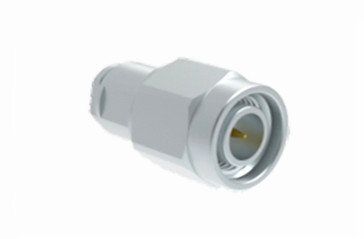

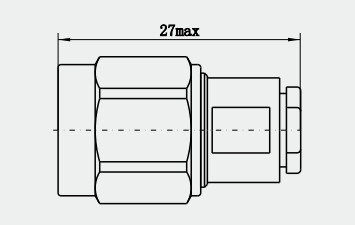

상세 한 그림
특징:
1부식 저항성 및 내구성: 부식 저항성, 내구성, 먼지 방지 및 기타 특성을 가지고 있으며 야외 응용에 적합합니다.그리고 그 재료와 표면 처리는 가혹한 환경에서 오랫동안 안정적으로 작동 할 수 있습니다..
2높은 기계적 강도: 일반적으로 청동, 스테인레스 스틸 및 다른 금속 재료로 만들어지며, 좋은 기계적 강도, 외부 힘과 긴장의 어느 정도에 견딜 수 있습니다.
적용:
1필드 버스 연결: 산업 자동화 제어 시스템에서, TNC 케이블 커넥터는 프로그래밍 가능한 논리 컨트롤러 (PLC) 와 같은 필드 버스 장치를 연결하는 데 사용할 수 있습니다.분산 제어 시스템 (DCS) 및 기타 통신 케이블, 장치 간의 데이터 전송과 제어 명령어의 상호 작용을 실현하여 산업 생산의 자동화 및 효율성을 향상시킵니다.
2센서 및 액추에이터 연결: 온도 센서, 압력 센서, 모터 드라이브 등 다양한 산업 센서 및 액추에이터를 연결하는 데 사용됩니다.센서에서 감지된 신호를 제어 시스템에 전송하기 위해, 그리고 동시에 제어 지침을 작동 장치에 전송하여 생산 프로세스의 정확한 모니터링과 통제를 실현합니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
