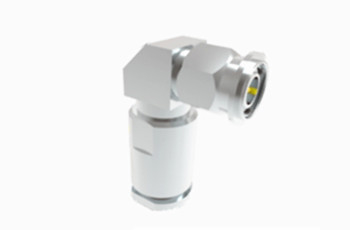

스테인리스 스틸 TNC 타입 남성 오른쪽 각 RF 동축 연결 장치
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | Ra | 적용: | RF |
| 성별: | 말레 | ||
| 강조하다: | TNC 타입 RF 코아시얼 커넥터,스테인리스 스틸 RF 코아시얼 커넥터,오른쪽 각 RF 코아시얼 커넥터 |
||
스테인리스 스틸 TNC 타입 남성 오른쪽 각 RF 동축 연결 장치
TNC 시리즈는 BNC 커넥터의 스레드 반복을 제시합니다. 스루브 스레드 결합으로 구별되며 소형, 스레드,일관된 50 오름 임피던스 (impedance) 를 가진 방수 단위이 커넥터는 DC에서 11 GHz까지의 주파수 범위에서 효과적으로 작동합니다. 두 가지 변형이 있습니다: 표준 및 역극성. 다이 펌프 및 형성 재료로 구성되어 있습니다.이러한 비용 효율적인 커넥터는 프리미엄 산업용 제품의 성능을 충족시키지 못하지만 많은 상업용 용도에 적합합니다.안테나 연결에 널리 사용되고, TNC 커넥터는 항공 전자, 통신, 다양한 산업 부문에서 광범위하게 사용된다.역극성 및 75 오hm 변종은 특정 애플리케이션 요구에 부응합니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
특징:
1좋은 환경 저항성: 일반적으로 구리 또는 스테인리스 스틸로 만들어집니다. 표면 처리에는 부식 저항성을 향상시키고 서비스 수명을 연장하기 위해 니켈 접착 또는 금 접착이 포함 될 수 있습니다.야외에서 사용할 수 있습니다.습하고 먼지 많은 환경과 다른 열악한 환경
2다중 연결: 손상을 입지 않고 최소 500개의 연결과 분리 동작을 견딜 수 있다.이는 자주 연결과 단절이 필요한 응용 프로그램에서 특히 중요합니다..
적용:
1항공 제어: 항공 제어 시스템에서 TNC 여성 커넥터는 항공 통신의 정확성과 신뢰성을 보장하기 위해 관련 라디오 장비의 연결을 위해 사용됩니다.
2의료 장비: 일부 의료 장비, 예를 들어 MRI (마그네틱 레조넌스 이미징) 및 초음파 장비,TNC 커넥터는 센서와 신호 처리 단위를 연결하여 고정도 의료 검출 및 진단을 달성하는 데 사용됩니다..

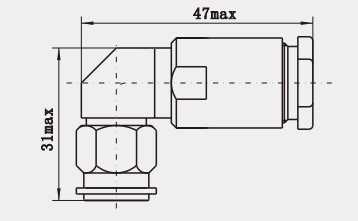

자세한 도면스테인리스 스틸 TNC 타입 남성 오른쪽 각 RF 동축 연결 장치 :
단위: ((mm)
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
