고성능 TNC 오른쪽 각성 남성에서 여성 RF 코아시얼 어댑터 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | Ra | 적용: | RF |
| 성별: | 수컷에서 암컷으로 | ||
| 강조하다: | 여성 RF 코아시얼 어댑터 커넥터,TNC RF 코아시얼 어댑터 커넥터,고성능 RF 코아시얼 어댑터 커넥터 |
||

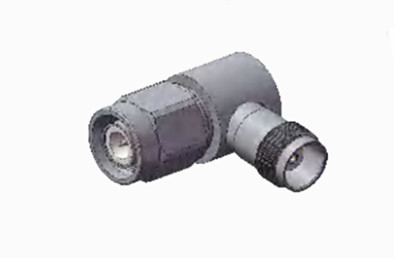

고성능 TNC 오른쪽 각성 남성에서 여성 RF 코아시얼 어댑터 커넥터
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며, 나사 스레드 결합 메커니즘으로 구별됩니다. 이 미니어처,스레드 단위는 방수하고 일관된 50 Ohm 임피던스를 유지합니다., DC에서 11 GHz까지의 주파수 범위에서 작동합니다. 두 가지 변형이 있습니다: 표준 및 역극성. 일반적으로 다이 펌프 및 폼 구성 요소로 만들어집니다.이러한 비용 효율적인 커넥터는 산업용 또는 고품질 제품의 성능과 일치하지 않을 수 있지만 다양한 상업용 용도에 적합합니다.일반적으로 안테나 연결에 사용되며, TNC 커넥터는 항공 전자, 통신 및 다양한 산업 부문에서 광범위하게 사용됩니다.역극성 및 75 오프 버전의 TNC 커넥터도 제공됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

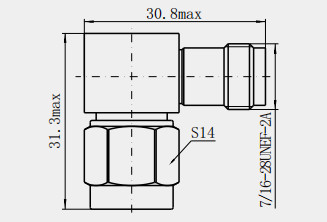

자세한 도면고성능 TNC 오른쪽 각성 남성에서 여성 RF 코아시얼 어댑터 커넥터
단위: ((mm)
특징:
1연결 안정성
스레드 연결 구조: 나사 결합 구조의 사용,이 설계는 연결 할 때 어댑터를 장비 또는 케이블에 단단히 고정 할 수 있습니다.심지어 장기간 지속적인 진동 환경에서도, 또는 외부 힘에 노출되었을 때 우연히 당기는 것, 또한 연결의 안정성을 보장, 신호 전송의 연속성과 안정성을 보호하기 위해.
2전기적 특성
좋은 전압 저항: 일반적으로 더 높은 전압을 견딜 수 있습니다. 예를 들어 일부 TNC 어댑터는 500V까지의 전압을 견딜 수 있습니다.이것은 그들에게 일부 고전압 회로 응용 프로그램에서 명백한 장점을 제공합니다., 그리고 복잡한 전기 환경에 더 잘 적응할 수 있습니다.
우수한 고 주파수 성능: 작동 주파수 범위는 0-11GHz 및 더 높습니다 (예: 0-18GHz), 다른 일반적인 RF 커넥터 (예:4GHz 이하의 BNC 플러그)따라서 고주파 신호를 처리 할 때 신호 손실과 왜곡을 효과적으로 줄일 수 있으며 신호가 고품질 상태에서 전송되는 것을 보장합니다.
적용:
통신 분야
무선 기지 스테이션 건설: 무선 통신 네트워크를 구축 할 때, TNC 어댑터는 RF 장비, 안테나 시스템 및 기지 스테이션의 전송 케이블을 연결하는 데 사용됩니다.그것은 다양한 링크 사이의 안정적이고 효율적인 신호 전송을 보장 할 수 있습니다., 신호 손실과 간섭을 줄이고 기지 스테이션의 통신 품질과 커버리지를 향상시킵니다. 예를 들어 5G 기지 스테이션 건설에서TNC 어댑터는 고속 데이터 전송을 보장하기 위해 기지 스테이션과 안테나 배열을 연결하는 데 널리 사용됩니다..
위성 통신: TNC 어댑터는 위성 통신 지상 스테이션의 장비를 연결하는 데 중요한 역할을 합니다.안테나 피더 및 기타 관련 기기, 지상 스테이션과 위성 사이의 고품질 RF 신호 전송을 실현하여 위성 통신의 안정성과 신뢰성을 보장하기 위해.
라디오 송신 및 수신 시스템: 라디오 방송국 및 방송국의 송신 및 수신 시스템에서 TNC 어댑터를 사용하여 송신기, 수신기,안테나 및 오디오 및 비디오 신호의 정확한 전송을 보장하는 기타 장비, 방송의 효과와 품질을 향상시킵니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
