니켈 접착 된 TNC 방벽 여성에서 여성 RF 동축 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 케이블 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 여성 TNC 방벽 연결 장치,니켈 접착된 TNC 방벽 연결 장치,여성 여성 TNC 방벽 연결 장치 |
||

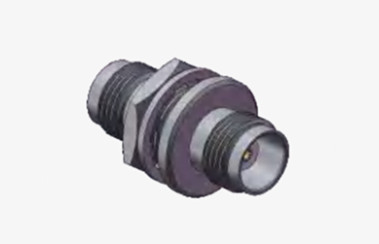

니켈 접착 된 TNC 방벽 여성에서 여성 RF 동축 커넥터
TNC 시리즈 제품은 BNC 커넥터에 대한 스레드 대안이며, 스퀴드 스레드 연결 메커니즘으로 구별됩니다. 이 컴팩트, 스레드,그리고 방수 단위는 안정적인 50 오흐마 임피던스를 보장하고 DC-11 GHz 주파수 범위 내에서 작동합니다.두 가지 주요 유형의 TNC 커넥터가 있습니다: 표준 및 역극성. 일반적으로 다이 캐스트 및 형성 된 부품으로 제조됩니다.이 비용 효율적인 커넥터는 다양한 상업용 용도에 적합합니다.그 성능이 산업용 또는 고성능 제품의 성능에 미치지 못하지만 안테나 연결에 자주 사용되며 레이더에 많은 응용 프로그램을 가지고 있습니다.무선 통신또한, 역극성 및 TNC 커넥터의 75 ohm 변종도 제공됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

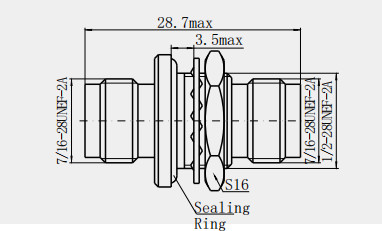

상세 한 그림
특징:
1환경적 적응력
우수한 껍질 재료: TNC 어댑터의 껍질은 일반적으로 스테인레스 스틸 등과 같은 고강도, 부식 저항성 물질로 만들어지며 우수한 밀폐 기술로 장착됩니다.먼지 침식에 효과적으로 저항 할 수 있습니다., 수증기 및 기타 외부 요인
폭넓은 온도 적응 범위: 고온 환경의 열, 추운 혹독한 환경 또는 습하고 비로운 기후 조건에서,TNC 어댑터는 항상 안정적인 성능을 유지할 수 있습니다, 장비의 정상적인 작동을 보장합니다.
2호환성 및 보편성
통일된 사양과 인터페이스: 표준화된 연결 부품으로서 TNC 어댑터는 통일된 사양과 인터페이스를 가지고 있습니다.다른 브랜드와 모델의 장비와 완벽하게 연결될 수 있습니다..
광범위한 응용 시나리오: 통신 기지 역, 테스트 장비, 산업 통신 등 많은 분야에서 널리 사용됩니다. 안테나를 연결하는 데 사용할 수 있습니다.먹이기, 그리고 RF 모듈은 기지 스테이션 내부 등, 강력한 다재다능성과 광범위한 응용 시나리오를 보여줍니다.
적용:
전자 테스트 및 측정
RF 테스트 장비 연결: 스펙트럼 분석기, 네트워크 분석기 및 기타 장비와 같은 전자 장비의 RF 성능을 테스트할 때,시험 시그널의 정확한 전송을 보장하기 위해 시험 장비와 시험 기계를 연결하기 위해 TNC 어댑터가 사용됩니다.예를 들어, 휴대 전화와 같은 무선 통신 장치의 RF 표시기를 테스트 할 때,TNC 어댑터는 기기를 시험 기기와 연결하는 중요한 구성 요소입니다..
신호 생성기와 수신기 사이의 연결: 전자 실험실에서 신호 생성기는 다양한 아날로그 또는 디지털 신호를 생성합니다.분석을 위해 TNC 어댑터를 통해 수신기 또는 다른 시험 장비로 전송해야 합니다., 신호를 처리하고 측정합니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
