높은 내구성 TNC 청동성 직선 여성에서 여성 RF 동축 연결기 BeCu 접촉 재료
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 높은 내구성 RF 코아시얼 커넥터,BeCu 접촉 재료 RF 코아시얼 커넥터,직선 여성 RF 코아시얼 커넥터 |
||

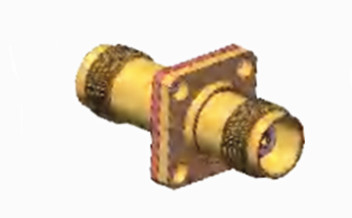

TNC Brass Hermeticity 직선 여성에서 여성 RF 코아시얼 커넥터
TNC 시리즈 제품은 안전한 결합을 위해 나사 스레드를 갖춘 BNC 커넥터의 스레드 변형입니다. TNC RF 커넥터는 컴팩트하고 스레드,및 일관된 50 오름의 임피던스를 가진 방수 단위, DC-11GHz 주파수 범위 내에서 작동. 두 가지 주요 유형의 TNC 커넥터가 있습니다. 표준 및 역극성.이러한 비용 효율적인 커넥터는 일반적으로 다이 주름 및 폼 구성 요소를 통합비록 그들의 성능은 산업 또는 고품질 제품과 일치하지 않을 수 있지만, 그들은 다양한 상업적 응용에 이상적입니다. 안테나 연결에 널리 사용됩니다.TNC 커넥터 는 항공 전자 에 많은 응용 을 가지고 있다, 통신 및 일반 산업 시장. 역극성 및 TNC 커넥터의 75 ohm 버전도 제공됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |

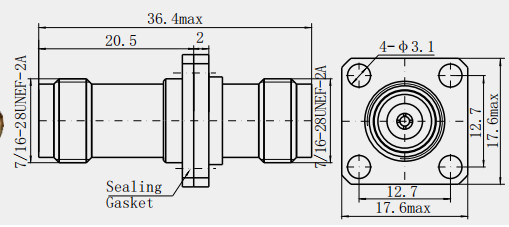

상세 한 그림
특징:
1기계적 특성
스레드 연결 안정성: 스레드 연결으로 스냅 유형의 연결보다 더 견고하며 높은 진동 환경에서 안정적인 연결을 유지할 수 있습니다.항공우주용으로 적합합니다., 통신 기지국 및 연결 안정성에 대한 높은 요구 사항이있는 다른 경우.
느슨하지 않는 설계: 스레드 연결 장치에는 자속 잠금 기능이 있습니다.사용 중에 커넥터가 실수로 느슨해지는 것을 효과적으로 방지하고 연결의 신뢰성을 향상시킬 수 있습니다..
강한 내구성: 여러 번 연결 및 연결을 견딜 수 있습니다. 일반 TNC 커넥터는 손상없이 적어도 500 번 연결 및 연결을 견딜 수 있습니다.용도로 적합하며, 빈번한 연결 및 단속을 필요로 합니다..
2환경적 적응력
우수한 방수 성능: O 링 밀폐 등이 장착 된 밀폐 구조의 연결 부분이 습기를 효과적으로 방지 할 수 있습니다.먼지 및 다른 외부 물질이 연결 장치 내부로, 커넥터의 전기 성능과 기계적 특성을 손상으로부터 보호하기 위해, 야외, 습기 또는 먼지 및 기타 혹독한 환경에 적합합니다.
부식 저항성: 일반적으로 구리, 스테인레스 스틸 및 기타 재료로 만들어지며 금, 니켈 등과 같은 표면 처리 후 부식 저항성이 좋습니다.산과 알칼리 및 다른 부식 환경에서 장기 안정적인 작업에있을 수 있습니다..
적용:
1의료 장비
MRI 장비 연결: 자기 공명 영상 (MRI) 장비에서 TNC 어댑터는 변환기, 신호 처리 회로,인체 내부의 자기 공명 신호가 정확하게 캡처 될 수 있도록 데이터 전송 라인, 고품질 MRI 이미지를 생성하기 위해 처리되고 전송됩니다.
초음파 장비 연결: 초음파 진단 장비의 경우 TNC 어댑터를 사용하여 초음파 탐사선, 신호 증폭기,초음파 신호가 원활하게 전달될 수 있도록 하는 디스플레이와 모니터에 명확한 이미지를 표시하여 의사들이 진단을 내릴 수 있도록 도와줍니다..
2산업 자동화
센서와 컨트롤러 사이의 연결: 산업 자동화 제어 시스템에서 모든 종류의 센서 (온도 센서, 압력 센서, 위치 센서 등)) 수집된 물리량 신호를 처리 및 분석을 위해 컨트롤러에 전송해야 합니다., 그리고 TNC 어댑터는 데이터의 정확한 전송을 실현하기 위해 센서와 컨트롤러 사이의 케이블을 연결할 수 있습니다.제어기가 센서 신호를 기반으로 산업 장비를 정확하게 제어 할 수 있도록TNC 어댑터는 정확한 데이터 전송을 위해 센서와 컨트롤러 사이의 케이블을 연결합니다.제어기가 센서 신호에 따라 산업 장비를 정확하게 제어 할 수 있도록.
액추에이터와 제어 시스템 사이의 연결: 마찬가지로 산업 자동화에서 액추에이터 (예를 들어 모터, 밸브, 실린더 등)) 는 제어 시스템에서 명령을 받고 그에 따른 작업을 수행해야 합니다.. tnc 어댑터는 작동 장치와 제어 시스템 사이의 케이블을 연결하기 위해 사용할 수 있습니다. 제어 명령어가 정확하게 전송되도록합니다.그리고 산업 생산 과정이 원활하게 진행되도록.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
