IEC 60169-17 설계 표준 직선 TNC 남성에서 여성 RF 어댑터 코아시얼 커넥터 니켈 접착
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 케이블 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 니켈 접착 RF 어댑터 동축 연결 장치,직선 TNC RF 어댑터 코아시얼 커넥터 |
||

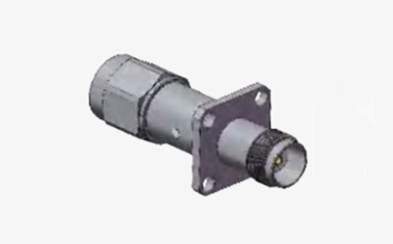

고성능 TNC 남성에서 여성 RF 어댑터 코아시얼 커넥터 니켈 접착
TNC 시리즈는 BNC 커넥터의 가닥형 변종이며, 안전한 나사 가닥 결합 메커니즘으로 돋보인다.방수 커넥터는 일관성 있는 50오hm 임피던스를 보장하며 DC에서 11GHz 주파수 범위에 맞게 설계되었습니다.표준 및 역극성 버전에서 사용할 수 있는 TNC 커넥터는 다이 캐스트 및 폼형 재료로 만들어지며 상업용 애플리케이션에 저렴한 가격과 적절한 성능을 제공합니다.안테나 연결에 널리 사용됩니다.또한, 그들은 레이더 시스템, 무선 통신 및 다양한 산업 응용 분야에 중요한 역할을 합니다. 또한, 75 오함 변종 및 역극성 옵션은 그들의 다재다능성을 더욱 확장 합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

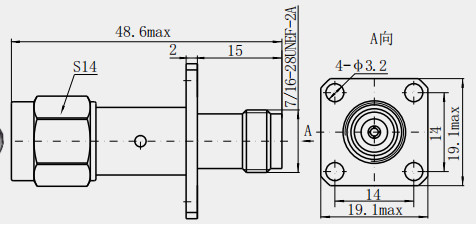

상세 한 그림
특징:
1높은 반환 손실: 일반적으로 높은 반환 손실 (반사 손실) 로 신호 반사를 효과적으로 방지하고 신호 간섭과 왜곡을 추가로 줄이고 신호 전송 품질을 향상시킵니다.
2좋은 단열 저항력과 전압 저항 능력: 높은 단열 저항력과 전압 저항 능력을 가지고 있으며, 일반적으로 1500V 전기 저항 전압을 견딜 수 있습니다.고전압 환경에서 안정적인 작동에 적합합니다..
3낮은 VSWR: 일반적으로 낮은 VSWR로 커넥터 내부의 신호 전송의 안정성과 일관성을 보장합니다.
적용:
시험 및 측정 필드
1RF 테스트 장비: TNC 어댑터는 일반적으로 RF 신호의 테스트 및 측정에서 연결 구성 요소로 사용됩니다. 예를 들어 신호 생성기를 연결하는 경우,스펙트럼 분석기 및 다른 시험 장비, 시험 장치 또는 안테나, RF 신호의 매개 변수, 예를 들어 주파수, 전력, VSWR 등을 정확하게 측정하기 위해TNC 어댑터의 낮은 손실 및 높은 반환 손실 특성은 테스트 결과의 정확성과 신뢰성을 보장 할 수 있습니다..
2네트워크 분석기: 네트워크 분석기는 RF 네트워크의 산란 매개 변수 및 임피던스 특성을 측정하는 데 사용됩니다.TNC 어댑터는 네트워크 분석기를 RF 회로 또는 장치와 연결하는 데 사용할 수 있습니다 테스트다양한 RF 매개 변수를 측정하고 분석하는 데 편리합니다. 좋은 상호 일치성과 반복성은 테스트 프로세스를 더 편리하고 효율적으로 만듭니다.
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
