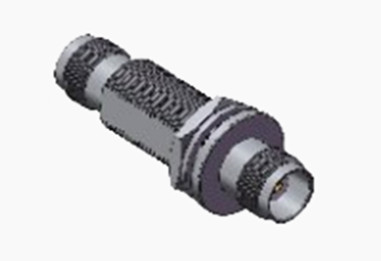

직선 TNC 여성에서 여성 RF 니켈 접착 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 설계 표준: | IEC 60169-17 |
| 접촉물질: | 놋쇠, 베쿠 | 내구성: | 500이지 사이클 |
| 종류: | 일직선 | 적용: | RF |
| 성별: | 여성에게 여성입니다 | ||
| 강조하다: | 곧은 고주파 동축 커넥터,여성 고주파 동축 커넥터,니켈은 고주파 동축 커넥터를 도금처리했습니다 |
||
직선 TNC 여성에서 여성 RF 니켈 접착 RF 코아시얼 커넥터
TNC 시리즈 제품은 BNC 커넥터의 스레드 변형이며, 나사 스레드 결합 메커니즘으로 구별됩니다. 이 미니어처, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드, 스레드,그리고 방수 단위들은 50오hm의 일관된 임피던스를 유지하고 DC에서 11GHz의 주파수 범위 내에서 작동합니다.. TNC 커넥터의 두 가지 주요 유형이 있습니다: 표준 및 역극성. 일반적으로 다이 캐스트 및 폼 구성 요소로 만들어집니다.이러한 비용 효율적인 커넥터는 산업 또는 고품질 표준에 미치지 못하는 성능에도 불구하고 다양한 상업용 용도로 잘 적합합니다.. TNC 커넥터는 안테나 연결에 광범위하게 사용되며 항공 전자, 통신 및 일반 산업 분야에서 다양한 응용 프로그램을 가지고 있습니다.역극성 및 75 오hm 변종의 TNC 커넥터도 제공됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
전기 특성 | ||||
임페던스 | 50Ω | |||
주파수 범위 | DC~4GHz | |||
가등전압 | 2500VRMS (최대 해수면) | |||
다이엘렉트릭스 전압 저항 | 750VRMS (해수면 최대) | |||
단열 저항 | ≥2000MΩ | |||
접촉 저항 | 외부 선도자 | ≤6mΩ | ||
중앙 지휘자 | ≤1.5mΩ | |||
VSMR | ≤1.3 | |||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |

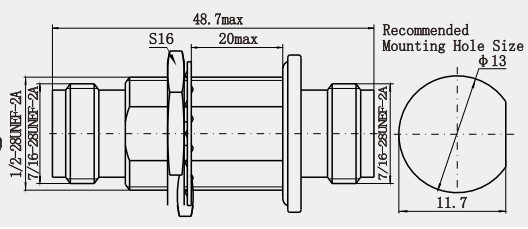

자세한 도면직선 TNC 여성에서 여성 RF 니켈 접착 RF 코아시얼 커넥터:
단위: ((mm)
특징:
좋은 전기 성능
1넓은 대역폭 특성: TNC 어댑터의 작동 주파수 범위는 일반적으로 0 ~ 11GHz 또는 그 이상으로 다양한 고주파 신호 전송의 요구를 충족시킵니다.다양한 통신 시나리오에 적합합니다..
낮은 VSWR: 전압 VSWR는 커넥터의 전송 성능을 측정하는 중요한 인덱스 중 하나입니다. TNC 어댑터의 직선 및 곡선 구조는 각각 낮은 VSWR를 가지고 있습니다.이는 전송 과정에서 신호의 반사 손실이 적다는 것을 의미합니다., 더 효율적으로 신호를 전송할 수 있습니다.
2안정적인 특성적 임피던스: 그것의 특성적 임피던스는 일반적으로 50Ω이며 일반적인 동축 케이블과 호환되며 신호 전송의 안정성과 정확성을 보장 할 수 있습니다.
안정적인 기계적 성능
- 네적용:
통신 분야
1무선 통신 기지 역: 무선 통신 기지 역에서 TNC 어댑터는 안정적인 신호 전송을 보장하기 위해 다른 RF 장치와 안테나를 연결하는 데 사용할 수 있습니다. 예를 들어,기지국 장비와 안테나를 연결하면 효율적인 전파 신호 전송과 수신이 가능하고 통신 네트워크의 커버리지와 신호 품질이 향상됩니다.
2마이크로 웨브 통신 시스템: 마이크로 웨브 통신 시스템에서 TNC 어댑터는 파도 가이드 및 동축 케이블과 같은 다른 전송 라인을 연결하는 데 사용됩니다.소파장치, 전력 증폭기 등, 믹서, 필터 등, 마이크로파 신호의 전송 및 처리를 실현하고 마이크로파 통신 시스템의 정상적인 작동을 보장합니다.
3위성 통신 지상역: 위성 통신 지상역에서,TNC 어댑터는 지상 장비와 위성 통신 안테나를 연결하여 위성 통신의 안정성과 신뢰성을 보장하기 위해 신호 업로드 및 다운로드를 실현 할 수 있습니다..
참고:
우리는 10,000종이 넘는TNC 커넥터, 당신이 사용하는 커넥터가 발견되지 않으면, 당신의 세부 정보를 저희에게 문의하십시오.이봐요.
