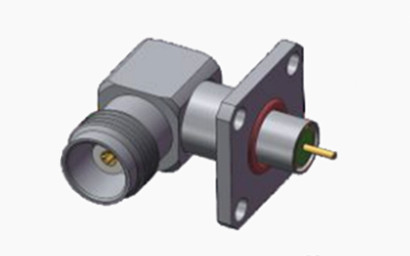

TNC 헤르메틱 여성 오른쪽 각 4-홀 플랜지 RF 커넥터 마이크로 스트립 애플리케이션
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 코넥타 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 소재: | 금속 | 접촉물질: | 놋쇠, 베쿠 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 직각 |
| 강조하다: | TNC 헤르메틱 RF 커넥터,4홀 플랜지 RF 커넥터,마이크로 스트립 애플리케이션 RF 커넥터 |
||
TNC 헤르메틱 여성 오른쪽 각 4-홀 플랜지 RF 커넥터 마이크로 스트립 애플리케이션
TNC 시리즈 제품은 BNC 커넥터의 가닥이 있는 반복이며, 안전한 결합을 위한 나사 가닥으로 구별된다. 이 콤팩트,방수 단위에는 일정한 50 오흐마의 임피던스가 있으며 DC-11 GHz 주파수 범위 내에서 작동합니다.. TNC 커넥터의 두 가지 변형이 있습니다: 표준 및 역극성. 이러한 저렴한 커넥터는 일반적으로 다이 캐스트 및 폼드 구성 요소로 구성되지만,그 성능은 산업용 또는 군사용 제품과 경쟁하지 않습니다.그러나 그들은 다양한 상업적 응용 프로그램에 매우 적합합니다. 안테나 연결에 널리 사용되며, TNC 커넥터는 항공 전자, 방위, 통신,그리고 일반 산업 시장역극성 및 TNC 커넥터의 75 ohm 버전도 사용할 수 있습니다.
스펙트럼
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 부착력 해제 | 13최대 0.6N |
| 짝짓기 힘 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
| IP 등급 (짝) | IP64 |

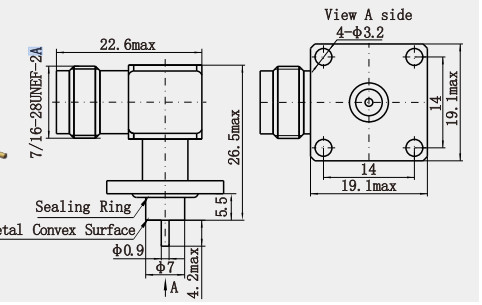

윤곽 그림:
특징:
1연결 장치 유형:
라디오 주파수 (RF) 애플리케이션을 위한 TNC 타입 커넥터.
2인터페이스 타입:
헤르메틱 여성 (밀폐 여성 인터페이스), 좋은 보호를 제공합니다.
3앵글 디자인:
공간이 제한된 장비에 쉽게 설치할 수 있는 직각 설계
4장착 방식:
단단한 기계적 장착을 위한 4홀 플랜지
5송전선 유형:
높은 주파수 신호 전송을 위한 마이크로 스트립
적용:
무선 통신 장비
레이더 시스템
마이크로 웨이브 장비
시험 및 측정 장비
항공우주용품
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
