고성능 TNC 여성 헤르메틱 직선 RF 코아시얼 커넥터 PCB 애플리케이션
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | TNC 알에프 커넥터 | 접착: | 니켈은 도금처리했습니다 |
|---|---|---|---|
| 임페던스: | 50Ω | 내구성: | 500이지 사이클 |
| 접촉물질: | 놋쇠, 베쿠 | 소재: | 금속 |
| 설계 표준 :: | IEC 60169-17 | 종류: | 일직선 |
| 강조하다: | 헤르메틱 직선 RF 코아시얼 커넥터,PCB 애플리케이션 RF 코아시얼 커넥터 |
||

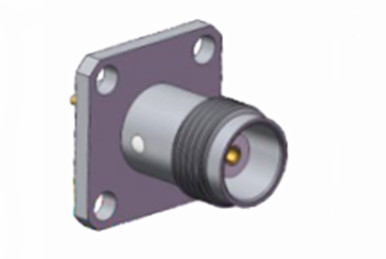

고성능 TNC 여성 헤르메틱 직선 RF 코아시얼 커넥터 PCB 애플리케이션
TNC 시리즈는 BNC 커넥터의 스레드 진화를 나타냅니다. 스레드 스레드 결합 기능으로 특징입니다.그리고 방수 커넥터는 DC에서 11GHz 스펙트럼에 걸쳐 균일한 50오hm 임피던스와 기능을 제공합니다.TNC 커넥터의 두 가지 변종이 있습니다: 표준 및 역극성. 비용 효율적인 다이 캐스트 및 형성 재료로 구성되었지만,산업용 또는 고급 제품의 성능과 일치하지 않을 수 있습니다., 그들은 다양한 상업적 용도로 탁월합니다. 일반적으로 안테나 연결에 사용되며, TNC 커넥터는 항공 전자, 통신 및 다양한 산업 분야에서 광범위한 응용 프로그램을 찾습니다.역극성 및 TNC 커넥터의 75 Ohm 버전도 사용할 수 있습니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
|
전기 특성
|
||||
|
임페던스
|
50Ω
|
|||
|
주파수 범위
|
DC~4GHz
|
|||
|
가등전압
|
2500VRMS (최대 해수면)
|
|||
|
다이엘렉트릭스 전압 저항
|
750VRMS (해수면 최대)
|
|||
|
단열 저항
|
≥2000MΩ
|
|||
|
접촉 저항
|
외부 선도자
|
≤6mΩ
|
||
|
중앙 지휘자
|
≤1.5mΩ
|
|||
|
VSMR
|
≤1.3
|
|||
기계 사양
| 설계 표준 | IEC 60169-17 |
| RoHS 준수 | 네 |
| 센터 연락 종료 | 크림프 |
| 외부 접촉 종료 | 크림프 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 13최대 0.6N |
| 부착력 해제 | 13최대 0.6N |
환경 사양:
| 작동 온도 | -30~+70°C |
상세 한 그림
특징:
환경적 적응력
고품질 재료: 일반적으로 구리 또는 스테인리스 스틸로 만들어집니다. 표면은 부식 저항을 향상시키고 서비스 수명을 연장하기 위해 니켈 또는 금으로 칠 할 수 있습니다.일부 커넥터는 또한 방수입니다., 먼지와 다른 특성을 가지고 있으며, 야외 또는 혹독한 환경에 적합합니다.
넓은 온도 범위: 작동 온도 범위는 일반적으로 넓습니다. 예를 들어 일부 커넥터는 -65 °C에서 +165 °C의 온도 범위에서 정상적으로 작동 할 수 있습니다.다양한 환경에서 사용 필요를 충족시키기 위해.
적용:
1위치 및 모니터링 필드
위성 내비게이션 측정 안테나: 많은 야외 시나리오에서 지질 지도, 해양 조사, 지진 모니터링, 다리 변형 모니터링 등,TNC 커넥터는 위성 탐사 측정 안테나를 외부 장치와 연결합니다., 무선 신호를 전송하고 전원을 공급하며 센티미터 수준의 정밀 측정 및 위치화를 실현 할 수 있습니다.
2항공우주 분야
항공 제어 시스템: 항공 통신의 정확성과 신뢰성을 보장하기 위해 관련 무선 장비의 연결을 위해 사용됩니다.항공기의 안전한 비행과 원활한 항공 교통 통제를 보장하기 위해.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
