BMA 여성 구리 구리 마이크로 스트립 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 마이크로 스트립 RF 코아시얼 커넥터,여성 구리 RF 코아시얼 커넥터,BMA RF 코아시얼 커넥터 |
||

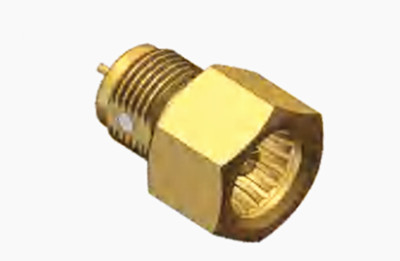

BMA 여성 구리 구리 마이크로 스트립 RF 코아시얼 커넥터
BMA 시리즈는 IEC1169-33 표준을 준수하여 신중하게 제작 된 블라인드 매트 커넥터 범주를 나타냅니다. 혁신적인 스프링 플레이트 디자인으로 구별됩니다.이 커넥터는 신뢰할 수있는 접촉을 보장하고 향상 된 전기 특성을 보여줍니다.주요 장점은 각 접촉 장치 사이의 최소 간격과 가벼운 구성과 함께 축적 및 방사선 부동의 능력에 있습니다.체시 껍질의 맹목적 결합에 적용하기에 적합합니다..
차시 캐비닛에 대한 모듈 연결에 널리 사용되며, BMA 시리즈는 국제적인 견과자와 교환 가능성을 자랑하며 신속한 참여 및 분리 절차를 촉진합니다.이 커넥터는 라디오 장비 및 기기 분야에서 널리 퍼져 있습니다., 그들은 동축 케이블에 대한 신뢰할 수있는 연결을 설정하는 데 사용됩니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 금속, 스테인레스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1. 연결 방법: 일반적인 용접 유형, 스냅 유형 등. 용접 된 연결은 단단하고 신뢰할 수 있으며 장기 사용에 적합합니다. 스냅 유형은 빠르게 삽입하고 제거하기가 쉽습니다.현장의 빈번한 연결 및 분리에 적합합니다..
2유지 힘: 중앙 핀 유지 힘은 더 나은, 연결 장치가 쉽게 느슨하거나 사용 과정에서 떨어지지 않도록, 예를 들어,BMA 커넥터 중앙 핀이 20N 이상의 힘으로 유지되는 경우.
3내구성: 긴 기계적 수명, 일반적으로 최소 500 번의 연결과 연결을 견딜 수 있습니다. 일부 고품질 제품은 더 내구적입니다.
4콤팩트 크기: BMA 커넥터는 좁은 공간의 장비에 적합한 소형 푸시 인 커넥터입니다.
적용:
1통신 필드: 통신 기지 스테이션에서, 그것은 RF 모듈, 안테나 및 다른 장비를 연결하여 고주파 신호의 전송을 실현하는 데 사용됩니다.좋은 전기 성능과 기계적 안정성으로 통신 신호의 안정적인 전송을 보장 할 수 있습니다., 신호 손실과 간섭을 줄이고 통신 품질을 향상시킵니다.
2레이더 시스템: 레이더 시스템에서는 송신기, 수신기, 안테나 등 레이더의 다양한 구성 요소를 연결하여 마이크로 웨브 신호의 전송을 실현하는 데 사용할 수 있습니다.레이더 시스템은 높은 신뢰성 및 신호 전송의 안정성을 요구, BMA 여성 마이크로 스트립 커넥터의 작은 크기, 가벼운 무게, 좋은 전기 성능 및 진동 및 충격 방지 능력은 레이더 시스템의 엄격한 요구 사항을 충족 할 수 있습니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
