BMA 여성 스테인리스 스틸 하우징 플랜지 마운트 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product name: | BMA RF Connector | Plating: | Nickel/Gold Plated |
|---|---|---|---|
| Durability: | 500 Cycles | Contact material: | Brass, BeCu |
| Material: | Brass | Design Standard:: | IEC 1169-33 |
| Type: | Straight | Gender: | Female |
| 강조하다: | 플랜지 마운트 RF 코아시얼 커넥터 |
||

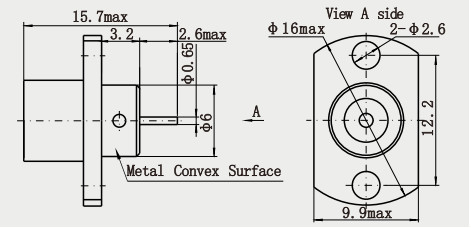

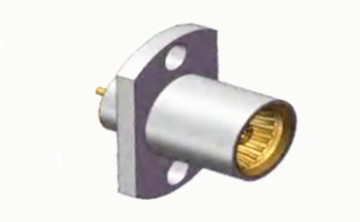

BMA 여성 스테인리스 스틸 하우징 플랜지 마운트 RF 코아시얼 커넥터
BMA 시리즈는 IEC1169-33 표준을 준수하여 신중하게 제작 된 블라인드 매트 커넥터 범주를 구성합니다. 혁신적인 스프링 플레이트 디자인으로 구별됩니다.이 커넥터는 신뢰할 수있는 접촉을 보장하고 향상 된 전기 특성을 보여줍니다.이 커넥터의 주요 장점은 각 커넥터 사이의 최소 간격과 가벼운 성격과 함께 축적 및 방사선 부동의 능력에 있습니다.체시 캐비닛 내의 블라인드 짝짓기 용도에 적합하도록 만드는차시 캐비닛 조립에 대한 모듈 연결에 널리 사용되며, BMA 시리즈는 국제적인 견과자와 상호 교환성을 제공하여 신속한 참여 및 탈퇴를 촉진합니다.그들은 라디오 장비 및 기기 내의 동축 케이블을 연결하는 데 널리 사용됩니다..
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 금속, 스테인레스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1내구성: 긴 기계적 수명, 일반적으로 최소 500 배의 연결 및 연결을 견딜 수 있습니다. 더 높은 내구성을 가진 고품질 제품.
2콤팩트 크기: BMA 커넥터는 좁은 공간의 장비에 적합한 소형 푸시 인 커넥터입니다.
환경적 적응력
3온도 범위: 넓은 온도 범위에서 작동 할 수 있습니다. 일반적으로 -55 °C ~ + 125 °C 또는 더 넓은 온도 범위, 다양한 열악한 환경 조건에 적응 할 수 있습니다.
4진동 및 충격 저항: 좋은 진동 및 충격 저항, 심한 진동 및 극단적 인 온도 조건에서는 여전히 안정적인 연결 성능을 유지할 수 있습니다.항공우주용으로 적합합니다, 그리고 다른 분야.
적용:
1시험 및 측정 도구: 일반적으로 벡터 네트워크 분석기, 스펙트럼 분석기, 신호 생성기 등 테스트 중인 시험 도구와 장비를 연결하는 데 사용됩니다.이러한 시험 및 측정 장비에서, BMA 여성 마이크로 스트립 커넥터는 테스트 결과의 정확성과 신뢰성을 보장하기 위해 정확한 신호 연결을 제공할 수 있습니다.
2다른 분야: 또한 일부 소형 전자 장치 및 마이크로 웨브 구성 요소에서 광범위한 응용 분야를 가지고 있습니다. 예를 들어 마이크로 웨브 증폭기, 믹서,필터 및 기타 마이크로 웨이브 장치, 그들은 마이크로파 신호의 처리 및 전송을 실현하기 위해 다른 회로 모듈을 연결하는 데 사용됩니다.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
