금속 BMA 여성 4홀 플랜지 고성능 RF 코아시얼 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | BMA RF 커넥터 | 접착: | 도금처리된 니켈 / 금 |
|---|---|---|---|
| 내구성: | 500이지 사이클 | 접촉물질: | 놋쇠, 베쿠 |
| 소재: | 금속 | 설계 표준 :: | IEC 1169-33 |
| 종류: | 일직선 | 성별: | 여성 |
| 강조하다: | 고성능 RF 코아시얼 커넥터,놋쇠 고주파 동축 커넥터,4홀 RF 코아시얼 커넥터 |
||

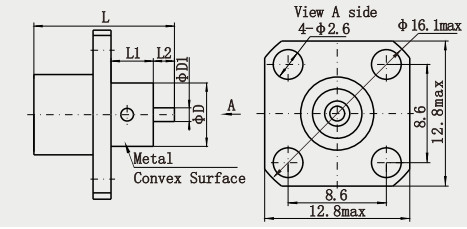

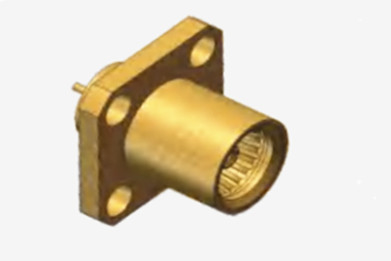

금속 BMA 여성 4홀 플랜지 고성능 RF 코아시얼 커넥터
BMA 시리즈는 IEC1169-33 표준을 준수하여 신중하게 설계 및 제조 된 블라인드 매트 커넥터를 나타냅니다. 혁신적인 스프링 플레이트 메커니즘으로 구별됩니다.그것은 향상 된 전기적 특성과 함께 신뢰할 수있는 연결을 보장합니다.이 커넥터의 주요 장점은 각 접촉점과 가벼운 설계 사이의 최소한의 공백으로 촉진되는 축적 및 방사성 부동의 능력에 있습니다.차시 칸막이에 맹목적 결합이 필요한 응용 프로그램에 이상적입니다..
차시 캐비네트리용 모듈러 연결에 널리 사용되고 있는 BMA 시리즈는 국제적인 견과자와 호환성을 자랑하며 빠른 융합 및 융합 해제 절차를 가능하게 한다.이 커넥터는 전파 장비 및 정교 한 도구 내 에 동축 케이블 링크를 설정 하는 데 널리 사용 됩니다, 고주파 통신 설정에서 그들의 다재다능성과 신뢰성을 강조합니다.
사양
참고:모델의 특정 데이터는 제품 사양 문서의 데이터에 기초합니다.
| 전기 특성 | ||
| 임페던스 | 50 오프 | |
| 주파수 범위 | DC~18GHz | |
| 가등전압 | 250 VRMS (최대 해수면) | |
| 다이엘렉트릭스 전압 저항 | 1000 VRMS (최대 해수면) | |
| 단열 저항 | ≥5000MOhm | |
| 접촉 저항 | 외부 선도자 | ≤2.0mOhm |
| 중앙 지휘자 | ≤0.5mOhm | |
| VSMR | ≤1.3 | |
제품 세부 사항
| 재료 및 기계적 특성 | |||
| 중앙 지휘자 | 남성/플러그 | 금속 | 금으로 칠한 |
| 여성/소켓 | 스나-P 청동 | 금으로 칠한 | |
| 탄력성 접촉 | 베릴륨 청동 | 니켈 접착 | |
| 셸 / 하우징 | 금속, 스테인레스 스틸 | 니켈 접착 | |
| 단열기 | PTFE | ||
| 밀폐 반지 | 실리콘 고무 | ||
| 내구성 | 500회 | ||
| RoHS 준수 | 네 |
| 짝짓기 순환 | 500주기 |
| 연락처 유지 | 10N 분 |
| 케이블 유지 | 100N 분 |
| 짝짓기 힘 | 0최대 0.6N |
| 부착력 해제 | 0.6 N 최대 |
환경 사양:
| 작동 온도 | -55~+155도C |
| IP 등급 (짝) | IP64 |
특징:
1작은 크기: 초 컴팩트 블라인드 플러그와 슬라이드 인 디자인으로 다른 전통적인 RF 동축 커넥터와 비교하면 크기가 작습니다.특히 공간 제한된 장소에서 사용하기에 적합합니다.현대 통신 장비의 고밀도 통합 영역과 같은 것입니다.
2신뢰할 수있는 접촉: 좋은 전기 연결을 보장하고 접촉 저항을 줄이고 신호 전송의 안정성과 정확성을 보장하고 신호 손실과 반사를 줄일 수 있습니다.
3우수한 기계적 및 전기적 성능: 좋은 기계적 강도와 안정성을 가지고 있으며 일정 수준의 물리적 스트레스와 환경 변화에 견딜 수 있습니다.우수한 전기 성능, 높은 단열 저항, 강한 다이 일렉트릭 저항 전압, 낮은 전압 VSWR 등, 효과적으로 고주파 신호의 전송 품질을 보장 할 수 있습니다.
적용:
1기지국 건설: 이동 통신 기지국에서, BMA 여성 마이크로 스트립 RF 동축 커넥터는 전력 증폭기와 같은 기지국 내의 다양한 RF 장비를 연결하는 데 사용됩니다.,필터, 안테나 등으로 신호의 안정적인 전송과 장비의 효율적인 작동을 보장합니다.그것의 신뢰할 수있는 전기 성능과 기계적 안정성은 기본 스테이션에서 긴 시간 및 높은 부하 작업의 요구 사항을 충족 할 수 있습니다..
2마이크로파 통신 시스템: 마이크로파 통신 시스템에서 커넥터는 마이크로파 송신기 모듈, 믹서,소파 신호의 전송 및 처리를 실현하기 위한 결합기 및 기타 마이크로 웨브 장치.
3위성 통신 지구 스테이션: 위성 통신 시스템에서, BMA 여성 마이크로 스트립 RF 동축 커넥터는 지구 스테이션의 RF 프론트 엔드 장치를 연결하는 데 사용됩니다.저소음 증폭기 등, 위성 통신과 관련된 다른 장비, 수신 및 전송 위성 신호의 품질을 보장하기 위해.
참고:
우리는 10,000종류의 상호 연결 제품을 가지고 있습니다. (BNC,TNC,MCX,MMCX,SMA,SSMA,SMB,SSMB,BMA,SBMA,SMC,SC,SMP,SSMP 등.)귀하의 세부 정보를 저희에게 문의하시기 바랍니다..
