공간 절감 또는 고주파 RF 커넥터 헤르메틱 밀폐 된 CSMP / SMPS 남성 커넥터 PCB 용접

제품 소개:

공간 절약형 또는 고주파 PCB 마운트용 CSMP/SMPS 수 RF 커넥터

금도금 코바 알로이로 제작된 센터 도체를 특징으로 하는 CSMP RF 커넥터(SMPS라고도 함)는 0.04GHz에서 40GHz까지 넓은 주파수 범위에서 일관되고 안정적인 신호 전송을 보장합니다. 이는 정밀도와 안정성이 요구되는 고주파 애플리케이션에 이상적입니다.

≥2000MΩ의 절연 저항으로CSMP RF 커넥터는 신호 손실을 최소화하고 까다로운 조건에서도 신호 무결성을 유지하여 중요한 RF 시스템에서 전반적인 신뢰성과 성능에 기여합니다.

50Ω 임피던스 정격으로 설계된 CSMP RF 커넥터는 연결된 구성 요소의 임피던스와 일치시켜 반사 및 신호 왜곡을 줄여 최적의 신호 전송과 최대 RF 시스템 효율성을 제공합니다.

Supper micro SMP라고도 알려진 CSMP RF 커넥터의 컴팩트한 폼 팩터는 SSMP(mini smp, smpm)보다 작아 공간 절약형 애플리케이션에 완벽합니다. 작은 크기는 성능을 저하시키지 않고 고밀도 설치를 지원하여 최신 RF 시스템에 대한 다목적 솔루션을 제공합니다.

결론적으로 CSMP RF 커넥터는 우수한 재료, 정밀 엔지니어링 및 고성능 기능을 결합하여 다양한 RF 애플리케이션에 이상적인 선택입니다. 공간이 제한된 환경이든 고주파 애플리케이션이든 SSMP 및 CSMP RF 커넥터는 안정적인 연결성과 뛰어난 신호 무결성을 제공합니다.

특징:

• Supper micro SMP 미니 타입 SMP 디자인: 컴팩트하고 가벼운 커넥터 솔루션이 필요한 애플리케이션에 이상적입니다. 소형 크기는 공간이 제한된 환경에 적합합니다.
• 고품질 구조: 중국 시안에서 제조되었으며 금도금된 내구성이 뛰어난 코바 알로이 외부 도체를 사용하여 뛰어난 전도성과 신뢰성을 보장합니다.
• 넓은 주파수 범위: 0.04GHz ~ 40GHz 범위 내의 고주파 애플리케이션에 적합합니다.
• 밀폐: 1.01325 X 10-3 Pa.cm3/s로 정격되어 가스 또는 액체의 누출을 방지하는 단단한 밀봉을 제공하여 환경 요인에 대한 높은 보호가 필요한 환경에 이상적입니다.
• 우수한 절연: 유리(녹색) 절연체는 까다로운 조건에서 안정적인 성능을 위해 뛰어난 절연 특성을 제공합니다.

기술 매개변수:

개략 치수 PCB 마운트용 CSMP/SMPS 수 RF 커넥터 :

보드 간 솔루션:

수 CSMP RF 커넥터(풀 덴트) + CSMP 암 어댑터 + CSMP 수 커넥터(스무스 보어)

응용 분야:

밀폐형 CSMP RF 커넥터는 다목적이며 다음과 같은 용도로 사용할 수 있습니다.:항공 우주

• 통신
• 항공
• 항법
• 위성
• 레이더
• 산업 및 전자
• 작은 크기, 넓은 주파수 범위 및 밀폐 기능으로 까다로운 환경에서 신뢰할 수 있는 선택입니다.

맞춤화:

CSMP RF 커넥터 제품 맞춤화 서비스:

미니 타입 SMP, 미니 사이즈 SMP 및 미니 사이즈 SMP에 대한 제품 맞춤화 서비스를 이용할 수 있습니다.

최소 주문 수량: 200개

포장 및 배송:

이 CSMP RF 커넥터는 문 앞까지 안전하게 배송될 수 있도록 신중하게 포장됩니다.

패키지:

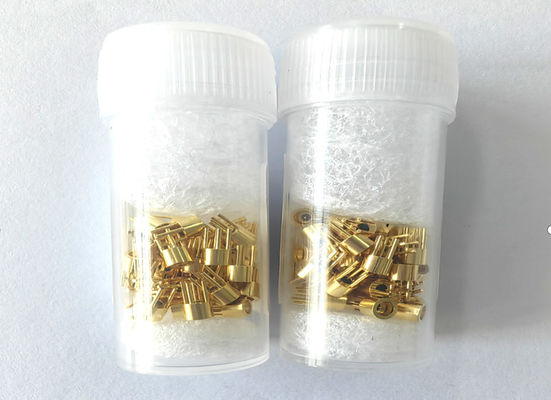

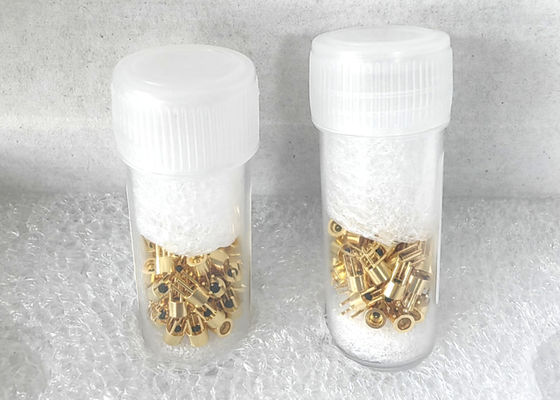

50개/플라스틱 병외부 상자 크기:

21.5*15.5*12cm (0.040 CBM)참고: 외부 상자에는 작은 상자 두 개가 들어갈 수 있습니다.
