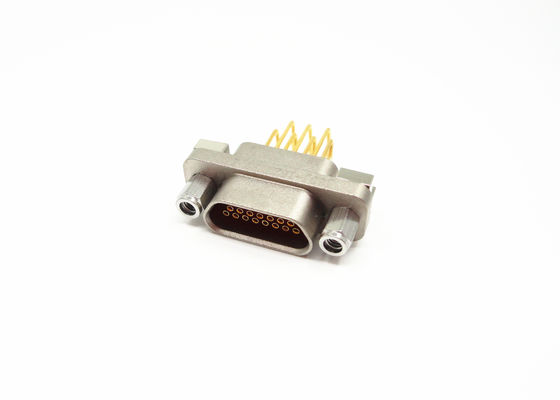

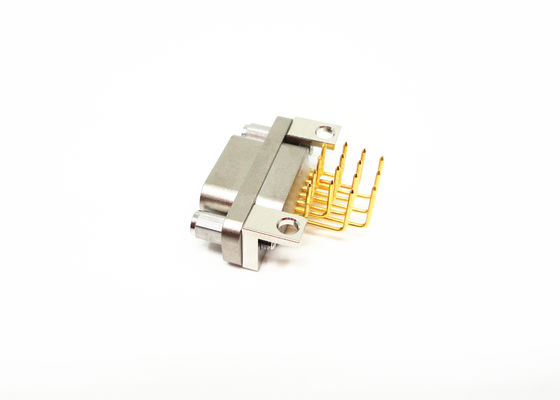

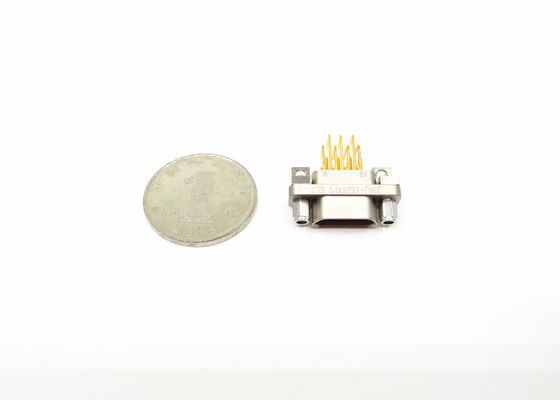

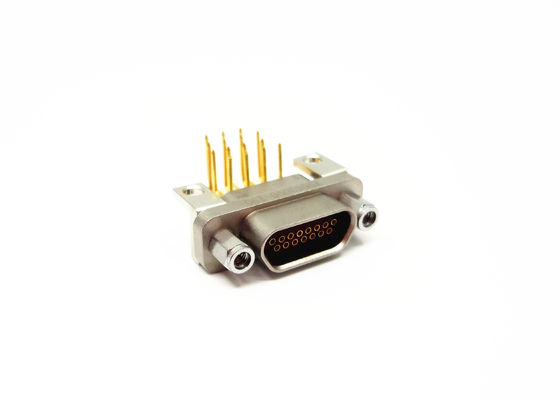

금으로 접힌 중앙 선도자 15 콘택트 피치 거리 2.54 x 2.54 J30J 직각 PCB 연결에 사용되는 마이크로 D 커넥터
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 센터 지휘자: | 구리 합금, 금도금 | 외부 도체: | 알루미늄 합금, Nickle 도금 |
|---|---|---|---|
| 절연 유전체: | PBT | DWV: | 800V |
| 그리드 거리: | 2.54 × 2.54 | 절연저항: | ≥5000MΩ |
| 짝짓기 케이블: | AFR-250, 흰색 와이어 0.1 ~ 0.15mm2 | 연락처 성별: | 암 소켓 |
| 잠금 액세서리: | P7 | 작동 온도: | -55℃~+125℃ |
| 강조하다: | 금도금 J30J 마이크로 D 커넥터,직각 PCB J30J 커넥터,2.54mm 피치 J30J 시리즈 커넥터 |
||
제품 설명:
J30J 시리즈 커넥터는 안정적이고 안전한 연결이 필요한 다양한 애플리케이션을 위해 설계된 고품질 마이크로 D 커넥터입니다. 내구성이 뛰어난 구조와 고급 기능을 갖춘 이 커넥터는 성능이 중요한 까다로운 환경에 이상적입니다.
Elite Electronic J30J 플러그는 9핀, 15핀, 21핀, 25핀, 31핀, 37핀, 51핀을 제공하며, J30J 시리즈 커넥터는 고밀도 커넥터와 직사각형 디자인이 필요한 애플리케이션을 위한 다목적 솔루션입니다. 핀 구성은 여러 신호 또는 데이터 스트림의 전송을 허용하여 복잡한 연결 요구 사항에 이상적입니다.
산업 장비, 항공 우주 시스템, 의료 기기 또는 기타 중요 애플리케이션에 사용되든 J30J 시리즈 커넥터는 견고하고 신뢰할 수 있는 연결 솔루션을 제공합니다. 컴팩트한 크기와 안정적인 성능으로 프로젝트에 신뢰할 수 있는 마이크로 D 커넥터를 찾는 엔지니어 및 설계자에게 선호되는 선택입니다.
특징:
- 중앙 도체:구리 합금에 금 도금 처리되어 우수한 전도성과 내식성을 보장합니다.
- 절연 저항:신호 간섭을 방지하기 위해 안정적인 절연을 제공하는 ≥5000MΩ 표준을 충족합니다.
- 결합 액세서리:P, P0, P2, P3, P4, P5, P7, P8, P9, P10, P11, P14를 포함한 광범위한 액세서리와 호환되어 연결 옵션의 다양성을 제공합니다.
- DWV:최대 800V의 절연 내압을 견뎌 고전압 애플리케이션에서 안전성과 신뢰성을 보장합니다.
기술 매개변수:
| 접점/핀 | 15핀 |
| 절연 저항 | ≥5000MΩ |
| 접점 성별 | 암 소켓 |
| DWV | 800V |
| 절연체 | PBT |
| 외부 도체 | 알루미늄 합금, 니켈 도금 |
| 중앙 도체 | 구리 합금, 금 도금 |
| 작동/보관 온도 | -55℃~+125℃ |
| 피치 거리 | 2.54 x 2.54 |
| 종단 유형 | 직각 PCB 접점 |
개요 치수J30J 마이크로 D 커넥터 15핀 직각 PCB 접점
P7 액세서리:
P7 유형은 PCB용 직각 접점의 전면 보드에만 설치할 수 있습니다.
응용 분야:
응용 분야:
- 항공기, 레이더
- 미사일 및 유도 시스템
- 기내 장비
- 통신 시스템
- 항해 시스템
- 연구 센터
- 보드 간 연결
- 의료 응용 분야
- 표면 실장 (SMT) 보드 간 연결
포장 및 배송:
제품 포장:
J30J 시리즈 커넥터는 안전한 배송을 위해 튼튼한 골판지 상자에 조심스럽게 포장됩니다. 운송 중 손상을 방지하기 위해 커넥터는 보호용 버블랩으로 포장됩니다.
배송 정보:
주문이 접수되면 재고가 있는 제품의 경우 J30J 시리즈 커넥터는 5-10 영업일 이내에 배송됩니다. 추적 정보가 제공되는 표준 배송 옵션을 제공합니다.
