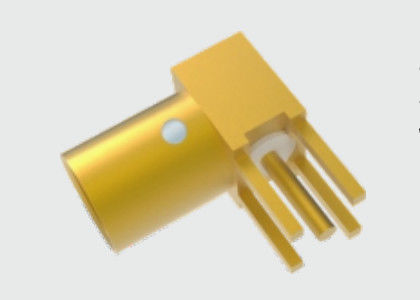

RA SMP 수컷 세미 디텐트 마이크로스트립 커넥터, PCB 스루 홀 솔더 장착용

제품 설명:

SMP RF 커넥터는 MMCX 커넥터와 유사한 초소형 인터페이스를 가진 푸시온 결합 방식 커넥터입니다. 인쇄 회로 기판, 섀시 및 캐비닛을 포함하는 고밀도 블라인드 결합에 매우 적합합니다. 일반적으로 쌍으로 사용되며, 다음과 같은 보드 간 PCB 연결을 위한 솔루션입니다.풀 디텐트/제한 디텐트 커넥터 + 인 시리즈 어댑터 + 스무스 보어 커넥터.

연결 유지력에 따라 SMP RF 커넥터는 스무스 보어, 제한 디텐트, 풀 디텐트의 세 가지 인터페이스 유형으로 나뉘며, 각기 다른 애플리케이션 요구 사항을 충족합니다:

1) 스무스 보어 인터페이스: 이 유형은 연결 유지력이 가장 낮아 축 및 방사형 오정렬을 허용합니다. 블라인드 결합 연결 또는 비정밀 측정에 일반적으로 사용되며 수명이 가장 깁니다.

2) 풀 디텐트 인터페이스: 이 유형은 최고의 연결 유지력과 진동 및 충격에 대한 최고의 내성을 제공합니다. 연결 후 분리가 어렵기 때문에 높은 안정성에도 불구하고 제품 수명과 편의성에 상당한 영향을 미치며 수명은 약 500회 주기입니다. 케이블 연결에 자주 사용됩니다.

3) 제한 디텐트 인터페이스: 세미 디텐트 인터페이스라고도 하며, 스무스 보어와 풀 디텐트의 장점을 결합하여 풀 디텐트보다 높은 테스트 안정성과 더 긴 수명을 제공합니다. 정밀 측정에 적합합니다.

SMP RF 커넥터 수직 직각 RA 제한 디텐트 커넥터 (단위: mm): SMP-JWHD37

기타 SMP 수 커넥터 RA 제한 디텐트 또는 스무스 보어 커넥터 유사 모델:

SMP RF 커넥터 수 커넥터 RA 제한 디텐트 커넥터 PCB 납땜 모델: SMP-JWFD22 & SMP-JWFD22-S

SMP RF 커넥터 수 커넥터 RA 제한 디텐트 커넥터 플랜지 마운트 모델: SMP-JWFD11

더 많은 제품은 영업팀에 자유롭게 문의하십시오. 제품 카탈로그 sales3@xa-elite.com.cn

애플리케이션:

SMP RF 커넥터의 짧은 핀 또는 핀리스 설계로 인해 전기 경로가 짧아져 신호 전송 속도와 안정성이 향상되어 전자 제품의 전반적인 성능이 향상됩니다. SMP 부품은 진동 및 충격 저항성이 우수하고 납땜 조인트의 불량률이 낮습니다. 이로 인해 SMP로 납땜된 제품은 뛰어난 신뢰성을 보여 제품의 전반적인 내구성을 향상시킵니다.

SMP RF 커넥터 납땜 기술은 통신, 소비자 전자 제품, 컴퓨터, 자동차 전자 제품, 산업 제어 및 항공 우주 분야에서 널리 사용됩니다. 이러한 분야에서 SMP 기술은 대체할 수 없는 역할을 수행하며 전자 제품의 소형화 및 고성능 개발을 주도합니다.

맞춤 제작:

SMP RF 커넥터 제품 맞춤 제작 서비스:

브랜드 이름: ELT

가격: 수량에 따라 다름

도면을 보내주시면 엔지니어가 평가를 진행하거나 대체 모델을 추천해 드리겠습니다.

포장 및 배송:

SMP RF 커넥터 제품 포장 및 배송:

SMP RF 커넥터는 배송 중 손상을 방지하기 위해 작은 상자에 안전하게 포장됩니다. 상자에는 제품 이름과 사양이 라벨링되어 있어 쉽게 식별할 수 있습니다.

배송 시 SMP RF 커넥터는 주문 수량에 따라 패딩 봉투 또는 상자에 담깁니다. 그런 다음 봉인되고 배송 주소 및 추적 정보가 라벨링되어 효율적인 배송이 가능합니다.
