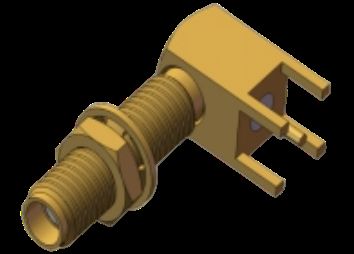

RA 방벽 SSMA / 미니 SMA 여성 / 잭 RF 코아시 커넥터 4 다리 구멍을 통해 용접 PCB 최대 18GHz
|
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | RA 벌크헤드 SSMA RF 커넥터 | 모델: | ssma-kywhd |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-18GHz | 임피던스: | 50Ω |
| 정격전압: | 250V | DWV: | 750V |
| 절연저항: | ≥5000MΩ | 센터 지휘자: | 구리 합금, 금도금 |
| 외부 도체: | 구리 합금, 금도금 | 마운트 방법: | 벌크 헤드, 4 개의 다리는 구멍 솔더입니다 |
| 절연체: | PTFE | ||
| 강조하다: | SSMA 미니 SMA 여성 RF 커넥터,SSMA 잭 RF 커넥터,4 다리 구멍을 통해 RF 커넥터 |
||
오른쪽 각 구간 SSMA RF 커넥터 / 미니 SMA 잭 RF 코아시얼 커넥터4 구멍 을 통과 한 다리용접 PCB최대 18GHz
제품 사양
| 부문 | 가치 |
|---|---|
| 제품 이름 | 오른쪽 각 구간 SSMA 여성 PCB 마운트 커넥터 |
| 모델 |
SSMA-KYWHD
|
| 주파수 범위 | 0.3MHz-18GHz |
| 임페던스 | 50Ω |
| 가등전압 | 250v |
| DWV | 750V |
| 단열 저항 | ≥5000MΩ |
| 중앙 지휘자 | 금으로 칠된 구리 합금 |
| 외부 선도자 | 금으로 칠된 구리 합금 |
| 마운트 방법 | 방벽, 4 다리 뚫고 뚫고 굽기 |
| 단열기 | PTFE |
제품 개요
SSMA RF 커넥터는 SMA 인터페이스 표준의 컴팩트 버전이며, 전통적인 SMA 커넥터의 크기의 약 70%입니다.직선 플랜지 장착, 직각 구멍 PCB 용접기를 통해, 구멍 PCB 용접기를 통해 직선, 방벽 나사 연결. 이 커넥터는 특징:
- 넓은 주파수 대역폭을 가진 컴팩트 크기
- 우수한 기계 및 전기 성능
- 까다로운 애플리케이션에서 높은 신뢰성
- 스레드 표준 (10-36UNF-2)
- 50Ω의 특성적 임피던스
- 30GHz까지의 주파수 작동
인터페이스 차원
SSMA RF 커넥터 / 미니 SMA RF 코아시얼 커넥터 오른쪽 각 구간4 구멍 을 통과 한 다리용접 PCB크기
SSMA-KYWHD에 대한 윤곽 차원 (단위: mm)
신청서
고 정밀 마이크로 웨브 신호 전송에 이상적입니다:
- 마이크로파 통신 시스템
- 측정장치
- 항공우주 애플리케이션
- 레이더 시스템
- 전자 분야
포장 및 운송
포장:각 SSMA RF 커넥터 플랜지 마운트는 안전한 운송을 보장하기 위해 보호 카튼에 조심스럽게 포장됩니다.
운송:우리는 모든 배송에 추적 번호가 제공된 신뢰할 수 있는 택배 서비스를 사용합니다.
운송:우리는 모든 배송에 추적 번호가 제공된 신뢰할 수 있는 택배 서비스를 사용합니다.
참고:다른 유사한 플랜지 마운트 커넥터 모델에 대해, 우리의 카탈로그를 확인하십시오. 일부 모델이 재고에 있지만, 모든 카탈로그 모델에 빠르게 생산 될 수 있습니다.
