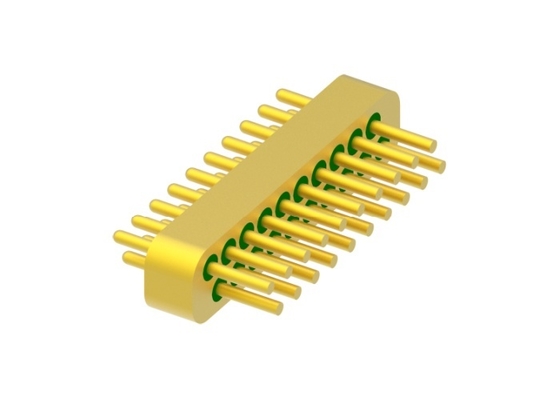

20 핀 2 줄 헤르메틱 전기 커넥터 작은 크기의 금 와이어 결합 MC-827T1-JH
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Product Name: | Hermetic Multi-pin Headers | Impedance: | other |
|---|---|---|---|
| Pin: | 20-pin | Row: | 2-row |
| Plating: | Gold Plated | Pin Material: | Kovar 4J29 |
| Glass: | 7052,7070 | Hermecity: | <1.01325 X 10E-08 std.cc/s |
| Certificate: | ROHS ISO-9001-2015 |
20핀 2열 기밀 멀티핀 헤더, 금 와이어 본딩 표면
기밀 유리-금속 씰 RF/DC 피드스루 /멀티핀 헤더/커넥터는 또한 유리 절연체라고도 합니다. 이들은 주로 가스 밀봉 요구 사항이 있는 모듈과 모듈, 모듈과 구성 요소 간에 마이크로파 신호, 전원 신호 및 제어 신호를 전송하는 데 사용됩니다. 밀봉 구성 요소에서 가장 중요한 구성 요소 중 하나입니다.
유전율이 낮고 유전 손실이 낮은 유리를 절연 및 지지 재료로 사용합니다. 하우징과 도체는 고온에서 소결된 코바 합금으로 만들어졌으며 표면은 금으로 도금됩니다. 중앙 도체는 금 와이어 본딩, 납땜 및 결합 등과 같은 다양한 종단 스타일을 가지고 있습니다.유리 절연체는 작고 가벼우며 기밀성이 높고 신뢰성이 높으며 최근 몇 년 동안 전자 제조 산업에서 널리 사용되고 있습니다.
사양:
| 제품 이름 | 유리-금속멀티핀 헤더 |
| 임피던스 | 기타 |
| 유형 | 20핀 |
| 열 | 2열 |
| 색상 | 금 도금 |
| 하우징 및 핀 재질 | 코바 4J29 |
|
유리 재질
유리 색상
|
7050 또는 7070 유형 또는 DM308
녹색 또는 흰색
|
| 주파수 범위 | 해당 없음 |
| VSWR | 해당 없음 |
| 내전압 | ≥300V |
|
기밀성 누설률 |
< 1.01325 X 10-3 Pa*cm3/s < 1X 10-9 mbar*l/s < 1 x 10-9 ccHe/sec @ 1 atm |
| 절연 저항 | ≥2000MΩ (단일 핀), ≥1000MΩ (멀티 핀) |
| 작동 온도 | -65℃~+260℃ |

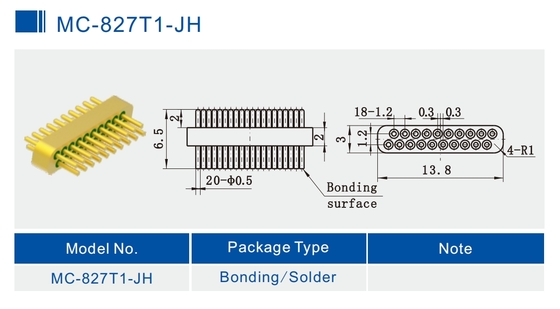

상세 이미지
단위:mm
제품 목록:
| 50Ω RF 단일 핀 JM 시리즈 | 납땜, 결합 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 표준 시리즈 | 납땜, 결합 및 본딩 선택 |
| 50Ω RF 단일 핀 JM 비표준 시리즈 | 납땜, 결합 및 본딩 선택 |
| DC 단일 핀 JK 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 표준 시리즈 | 납땜 및 본딩 선택 |
| DC 단일 핀 JK 비표준 시리즈 | 납땜 및 못 머리 본딩 선택 |
|
멀티핀 헤더 JMC 시리즈
|
1-3열, 1-9핀 선택 |
| 맞춤형 치수 |
광범위한 |
Catalog-Glass-to-Metal Hermetic Seals.pdf
특징:
- 소형
- 경량
- 기밀
- 안정적인 품질 및 높은 신뢰성
- 내부 도체: 금 와이어 본딩, 납땜 및 결합 방법 선택 가능
응용 분야:
전자 패키지, 전자 대책, 위성, 미사일, 레이더 및 기타 군사, 항공 전자 공학, 항공 우주 및 자동차 분야에서 광범위하게 응용됩니다. SMA, 밀리미터파 제품과 함께 사용할 수 있습니다.
장점:
- 1.27um 금 도금의 군사 등급
- 엄격한 공차 관리
- 표준 및 맞춤형 디자인 선택 가능.
- 높은 가성비 제품 및 서비스
- 표준 크기 대량 재고
- 맞춤형 제품 빠른 배송
참고:
100,000개 이상의 기밀 유리-금속 씰 커넥터가 있으며, 사용 중인 커넥터를 찾을 수 없는 경우 세부 정보를 알려주시면 연락드리겠습니다.
