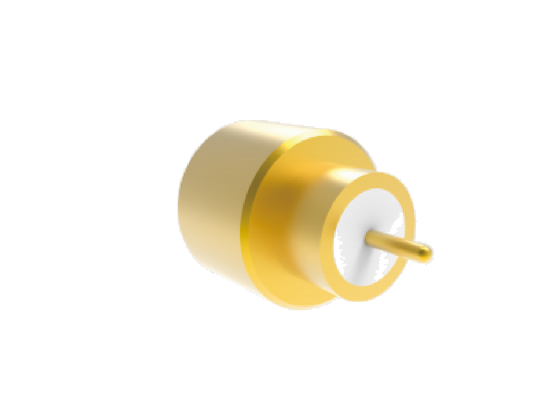

삽입 손실이 낮은 핀 OD 2.18mm 항공우주 RF 커넥터가 있는 PCB 솔더용 50Ω 40GHz 밀폐형 SMPM 플러그 완전 멈춤쇠
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMPM PCB 플러그 | 모델: | SMPM(MB)-JHD186-F |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-40GHz | 임피던스: | 50Ω |
| DWV: | 500V | 절연저항: | ≥5000MΩ |
| 센터 지휘자: | 8mΩ 이하; Kavar 합금, 금도금 | 외부 도체: | ≤3.5mΩ; Kavar 합금, 금도금 |
| 절연체: | 무색투명유리 | VSWR: | ≤1.4 |
| 삽입 손실: | 0.4dB 이하 | 누설률: | ≤1.01325×10-3Pa·cm3/s |
| 온도: | -55℃ ~125℃ | 내구성: | 500 사이클 |
| 강조하다: | 40GHz SMPM RF 커넥터,헤르메틱하게 밀폐된 PCB 용접 연결 장치,낮은 삽입 손실을 가진 항공 우주 RF 커넥터 |
||
삽입 손실이 낮은 핀 OD 2.18mm 항공우주 RF 커넥터가 있는 PCB 솔더용 50Ω 40GHz 밀폐형 SMPM 플러그 완전 멈춤쇠
SMPM 시리즈 커넥터는 초소형 푸시온 RF 동축 커넥터입니다. 이 제품은 컴팩트한 크기(SMP 시리즈보다 작음), 가벼운 무게 및 넓은 작동 주파수 대역폭을 갖추고 있으며 최대 작동 주파수는 최대 50GHz입니다.수 커넥터는 완전 멈춤쇠와 부드러운 보어의 두 가지 인터페이스 유형으로 제공됩니다. 블라인드 결합 상호 연결을 통해 결합 구조의 축방향 및 방사형 부동이 가능합니다.이는 RF 및 마이크로파 신호 전송은 물론 모듈형 밀집 장착 애플리케이션에 적합하며 차량 탑재, 선박 탑재 및 위성 탑재 분야에서 널리 사용됩니다.
SMPM 설계 특징
- 컴팩트한 디자인
- 최대 40GHz의 주파수 대역 작동
- 신뢰성을 위한 견고한 구조
- 다양한 구성 가능: 직선형, 직각형, 벌크헤드, PCB 및 플랜지 장착 옵션
- 낮은 VSWR 및 삽입 손실
SMPM RF 동축 커넥터의 인터페이스
삽입 손실이 낮은 핀 OD 2.18mm 항공우주 RF 커넥터가 있는 PCB 솔더용 50Ω 40GHz 밀폐형 SMPM 플러그 완전 멈춤쇠
모델 번호: SMPM(MB)-JHD186-F
유사한 밀폐형 SMPM 완전 멈춤쇠 모델 번호: SMPM(1.7)(MB)-JHD303-F
참고: 자세한 데이터시트는 자유롭게 영업팀에 문의하세요.
참고: 귀하의 응용 분야에 따라 더 유사한 모델을 보려면 당사 카탈로그를 확인하십시오.
응용
Xi'an Elite Electronics는 다음과 같은 까다로운 산업을 위한 체계적인 상호 연결 솔루션을 전문으로 합니다.
- 항공우주 및 항공 시스템
- 항법 및 레이더 장비
- 통신 시스템
- 측정 장비
- 전자 응용
포장 및 배송
각 SMPM 완전 멈춤쇠 커넥터 항공우주 RF 커넥터는 운송 중 보호를 보장하기 위해 주의 깊게 포장됩니다.
우리는 신속한 배송을 위해 신뢰할 수 있는 택배 서비스를 이용하며 고객에게 배송 시 추적 정보를 제공합니다.
