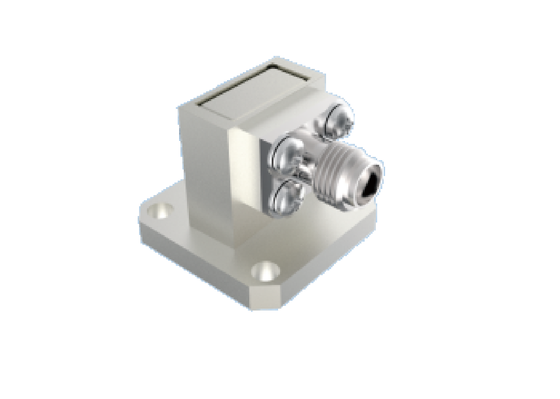

WR 42 Waveguide to 2.92mm K Type Adapter 18GHz~26.5GHz Right Angle Aerospace RF Connectors Using for K Band

큰 이미지 : 최고의 가격

제품 상세 정보:

원래 장소:	시안, 중국
브랜드 이름:	ELT
인증:	RoHS
모델 번호:	BTZH-P1H-3

결제 및 배송 조건:

최소 주문 수량:	새로운 생산을 위한 MOQ 10
가격:	Depending on the quantity
포장 세부 사항:	1개/비닐 봉투; 100개/상자
배달 시간:	8-12 주
지불 조건:	전신환 또는 LC
공급 능력:	요구조건으로서

접촉

상세 제품 설명

제품명:	2.92mm 어댑터에 대한 도파관	모델:	BTZH-P1H-3
주파수 범위:	18GHz~26.5GHz	임피던스:	50Ω
DWV:	500V	절연저항:	≥5000MΩ
VSWR:	≤1.25	삽입 손실:	≤0.25dB
온도:	-55℃ ~125℃
강조하다:	WR 42 waveguide right angle adapter , 2.92mm K type RF connector , Aerospace waveguide adapter 18GHz-26.5GHz

WR 42 항공 우주 도파관 부품을 2.92mm K 타입 어댑터 Ku/K 대역 15GHz~22GHz 직각 항공 우주 RF 커넥터 (낮은 삽입 손실)

Elite Electronics는 항공 우주 등급 도파관-동축 어댑터를 생산하며, 엔드 런치 및 직각 타입의 두 가지 구조 유형으로 제공됩니다. 주파수 범위는 5.3 GHz에서 145 GHz까지입니다. 직사각형 도파관 포트는 다음과 같습니다: BJ70(WR137), BJ84(WR112), BJ100(WR90), BJ120(WR75), BJ140(WR62), BJ180(WR51), BJ220(WR42), BJ260(WR34), BJ320(WR28), BJ400(WR22), BJ500(WR19), BJ620(WR15), BJ740(WR12), BJ900(WR10), BJ 1200(WR8)동축 인터페이스는 SMA, 2.92mm, 2.4mm, 1.85mm, 1.0mm, 0.8mm 시리즈를 포함합니다. 각 도파관 포트는 전체 도파관 대역폭을 지원합니다. 안정적인 구조, 컴팩트한 외형 치수, 우수한 전기적 성능과 좋은 일관성, 그리고 가벼운 무게( ≤ 20g)를 특징으로 하며, 다양한 종류의 우주선에 널리 사용됩니다.도파관 부품 설계 특징

컴팩트한 디자인최대 145GHz까지의 주파수 대역 작동안정성을 위한 견고한 구조다양한 구성으로 제공: 엔드 런치, 직각 옵션낮은 VSWR 및 낮은 삽입 손실

50Ω 18GHz~26.5GHz WR 42 / BJ220 도파관-2.92mm 어댑터 K 대역 직각 도파관 부품 (낮은 VSWR)

모델: BTZH-P1H-3
참고: 항공 우주 도파관 부품의 더 많은 모델 세부 정보는 영업팀에 자유롭게 문의하십시오.
참고: 애플리케이션에 따라 유사한 모델은 카탈로그를 확인하십시오.
응용 분야
Xi'an Elite Electronics는 다음과 같은 까다로운 산업을 위한 체계적인 상호 연결 솔루션을 전문으로 합니다:

항공 우주 및 항공 시스템

항법 및 레이더 장비

통신 시스템

측정 기기

전자 제품

포장 및 배송

각 직각 도파관 WR42-2.92mm 어댑터 항공 우주 도파관 부품은 운송 중 보호를 보장하기 위해 신중하게 포장됩니다:
신뢰할 수 있는 택배 서비스를 사용하여 신속하게 배송하며, 발송 시 고객에게 추적 정보를 제공합니다.
도파관 포트 관련 정보: (참고용)
BJ
WR

주파수 (GHz)

내부 폭

내부 높이

일반 주파수 대역

BJ70	WR137	5.38~8.17	34.85	15.80	C/X 대역
BJ84	WR112	6.57~9.99	28.50	12.95	X 대역
BJ100	WR90	8.20~12.50	22.86	10.16	Ku 저주파
BJ120	WR75	9.84~15.00	19.05	9.525	Ku 저주파
BJ140	WR62	11.90~18.00	15.80	7.90	Ku 대역
BJ180	WR51	15.80~24.00	12.95	6.48	Ku 고주파/K 저주파
BJ220	WR42	18.00~26.50	10.67	5.33	K 대역
BJ260	WR34	21.70~33.00	8.636	4.318	Ka 저주파
BJ320	WR28	26.50~40.00	7.112	3.556	Ka
BJ400	WR22	33.00~50.00	5.690	2.845	Ka 고주파 / U
BJ500	WR19	39.20~59.60	4.775	2.388	U/V 대역
BJ620	WR15	50.00~75.00	3.759	1.880	V 대역
BJ740	WR12	60.50~91.90	3.099	1.549	E 대역
BJ900	WR10	75.00~110.0	2.540	1.270	W 대역
BJ1200	WR08	92.20~140.0	2.032	1.016	F 대역
