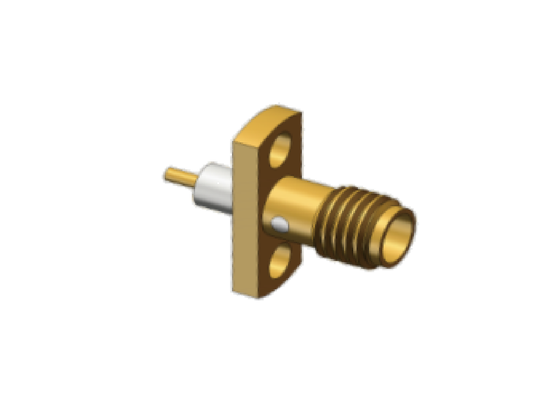

2홀 패널 실장 구리 합금 하우징 금도금 미니 SMA 잭 RF 동축 커넥터 최대 18GHz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SSMA RF 커넥터 | 모델: | SSMA-KFD178 |
|---|---|---|---|
| 주파수 범위: | 0.3MHz-18GHz | 임피던스: | 50Ω |
| DWV: | 750V | 절연저항: | ≥5000MΩ |
| 센터 지휘자: | 구리 합금, 금도금 | 외부 도체: | 구리 합금, 금도금 |
| 마운트 방법: | 2홀 패널 실장 | 절연체: | PTFE |
| 강조하다: | 2홀 패널 마운트 SMA 커넥터,금도금 RF 동축 커넥터,구리 합금 SMA 잭 18GHz |
||
제품 설명:
SSMA RF 커넥터는 SMA 커넥터의 소형화된 제품입니다.
SSMA RF 커넥터는 표준 SMA 인터페이스의 초소형화된 파생 제품으로, 고밀도 마이크로웨이브 시스템의 공간 제약을 해결하기 위해 설계되었습니다. 기존 SMA 커넥터의 전체 치수의 70%만을 차지하며, 컴팩트한 PCB 모듈 및 미니 테스트 고정 장치에 탁월한 공간 절약 레이아웃 기능을 제공합니다.
초소형 폼팩터, 초광대역 응답, 우수한 전기적 일관성 및 견고한 기계적 안정성을 특징으로 하는 이 나사식 커넥터 시리즈는 진동 및 온도 순환 하에서 뛰어난 장기 신뢰성을 자랑합니다. 표준 50Ω 특성 임피던스를 갖춘 정밀 10-36UNF-2 나사 잠금 구조를 채택한 SSMA 커넥터는 DC부터 30GHz까지 안정적인 신호 전송을 지원하며, 일반 SMA 커넥터의 유효 상한 주파수를 훨씬 초과합니다.
고정밀 밀리미터파 신호 무결성을 위해 제작된 SSMA RF 커넥터는 전체 대역폭에서 초저 VSWR 및 최소 삽입 손실을 유지하여 26.5GHz 이상의 오버사이즈 SMA 인터페이스에서 흔히 발생하는 신호 왜곡 및 측정 편차를 제거합니다. 고급 마이크로웨이브 통신, 정밀 테스트 및 측정 장비, 항공 우주 항공 전자 장치, 위상 배열 레이더, 전자 시스템 및 컴팩트 RF 센싱 모듈 전반에 걸쳐 널리 채택되어, 표준 SMA 커넥터가 소형화 및 고주파 요구 사항을 충족할 수 없을 때 최적의 업그레이드 솔루션으로 사용됩니다.
SSMA RF 커넥터의인터페이스 치수:
외형 치수2홀 플랜지 마운트 구리 합금 SSMA RF 커넥터: SSMA-KFD178 (단위: mm)
이 시리즈와 관련하여 구리 합금 쉘, 스테인리스 스틸 하우징을 갖춘 유사 모델이 있으며, 다른 전체 길이, 다른 길이의 절연 볼록 표면 및 다른 길이의 핀과 OD 0.88mm, 0.6mm, 0.5mm, 0.3mm 모델은 고객의 다양한 요구를 충족시킵니다.
2홀 패널 마운트 구리 합금SSMA RF커넥터와절연 볼록 표면: SSMA-KFD178
기타 유사 모델:
2홀 패널 마운트 스테인리스 스틸SSMA RF 커넥터: SSMA-KFD211G 및 SSMA-KFD214G
응용 분야:
Xi'an Elite Electronic은시스템 통합 솔루션의 선도적인 제조업체로 주로 항공 우주, 항공, 항해, 레이더, 통신, 측정,전자 분야에 서비스를 제공합니다.
당사의 고품질 제품은 최고의 재료와 엄격한 공정을 사용하여 열악한 환경에서도 내구성과 신뢰성을 보장합니다.
포장 및 배송:
포장:
2홀 패널 마운트SSMA RF 커넥터는 운송 중 보호를 위해 상자에 조심스럽게 포장됩니다.
배송:
당사는 패널 마운트 SSMA RF 커넥터를 신뢰할 수 있는 택배 서비스를 통해 배송하여 고객에게 안전하고 신속한 배송을 보장합니다. 고객은 배송 후 추적 번호를 받게 됩니다.
