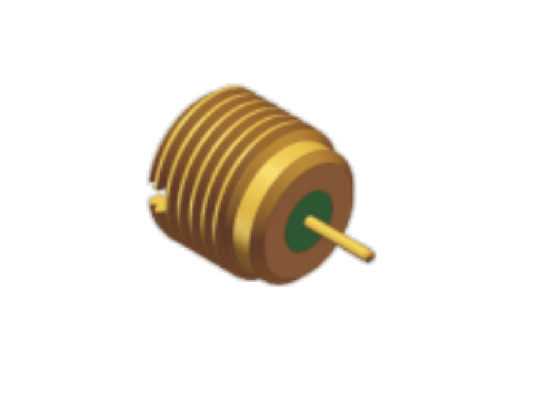

50 옴 금도금 밀폐형 유리 씰링 SMP RF 커넥터 수 격벽 매끄러운 보어 40GHz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMP RF 커넥터 | 빈도: | DC~18GHz |
|---|---|---|---|
| 센터연락처: | Kavar 합금, 금도금 | 껍데기: | Kavar 합금, 금도금 |
| DWV: | 500V | 절연저항: | 5000옴 |
| 정격전압: | 170V | 온도 범위: | -55℃~+125℃ |
| 독립성: | 50Ω | 핀 OD: | 0.3mm, 0.45mm, 0.5mm, 0.7mm, 0.9mm, 1.3mm 사용 가능 |
| 유전체: | 유리 | 인터페이스: | 매끄러운 보어 |
| 설치: | 칸막이 탑재 | 성별: | 메일플러그 |
| 임피던스: | 50Ω | 센터연락처: | Kovar 합금, 금도금 |
| 껍데기: | Kovar 합금, 금도금 | ||
| 강조하다: | 50오hm SMP RF 커넥터 남성 방벽,금으로 칠한 허메틱 SMP 커넥터,40GHz 부드러운 구멍 RF 커넥터 |
||
제품 설명:
SMP RF 커넥터 암 벌크헤드 풀 디텐트 제한 디텐트 스무스 보어 40GHz 50옴
Elite Electronics SMP RF 커넥터는 최대 40GHz까지 작동하며 전체 주파수 범위에서 뛰어난 신호 무결성을 제공합니다. 낮은 고주파 손실과 왜곡 없는 안정적인 신호 전송이 특징입니다. 자체 개발한 도구 없는 푸시온 결합 인터페이스를 갖춘 이 커넥터는 부피가 큰 토크 렌치 없이 빠르고 플러그 앤 플레이 조립이 가능하여 생산 주기 시간을 크게 단축하고 대량 생산 효율성을 높입니다.
스트레이트, 직각, 플랜지 마운트 버전을 포함한 완전한 구성 범위가 제공됩니다. 세 가지 수 플러그 디자인이 제공됩니다: 풀 디텐트, 제한 디텐트 및 스무스 보어. 고객은 장비 레이아웃과 필요한 잠금 강도에 따라 모델을 선택하여 유지력과 배선 통합 밀도를 유연하게 균형 잡을 수 있습니다. 이 SMP RF 커넥터는 마이크로파 테스트 장비, 밀리미터파 모듈 및 소형 RF 장비와 같은 정밀 고주파 애플리케이션에 이상적입니다.
힘 비교:삽입 및 추출 힘은 다음 계층 구조를 따릅니다:풀 디텐트 > 제한 디텐트 > 스무스 보어.
개요 치수의SMP RF 커넥터 암 벌크헤드 커넥터, 모델 : SMP(M)-JYD82-S
|
모델 번호. |
L | d | 인터페이스 | 참고 |
| SMP(M)-JYD43 | 2.7mm | 0.39 | 제한 디텐트 | 밀폐형, 결합 깊이: 2.79mm |
| SMP(M)-JYD43-S | 2.7mm | 0.39 | 스무스 보어 | 밀폐형, 결합 깊이: 2.79mm |
| SMP(M)-JYD65 | 1.5mm | 0.3 | 제한 디텐트 | 밀폐형, 결합 깊이: 2.79mm |
| SMP(M)-JYD82 | 2.1mm | 0.39 | 제한 디텐트 | 밀폐형, 결합 깊이: 2.79mm |
| SMP(M)-JYD82-S | 2.1mm | 0.39 | 스무스 보어 | 밀폐형, 결합 깊이: 2.79mm |
| SMP(M)-JYD92-F | 2.9mm | 0.6 | 풀 디텐트 | 밀폐형, 결합 깊이: 2.79mm |
참고: 핀 OD = 0.3, 0.45, 0.5, 0.7, 0.9, 1.3도 있습니다. 다른 크기의 핀이 필요한 경우 언제든지 문의하십시오.
응용 분야:
Xi'an Elite Electronics는 선도적인 제조업체 RF/마이크로파/도파관 커넥터, 어댑터 및 케이블 어셈블리항공 우주, 항공, 항법, 위성, 레이더, 통신, 전자 산업에 서비스를 제공합니다. 포장 및 배송:
포장:
포장 치수: 외부 소형 상자 L 26.5cm * W18.5cm * H14cm
배송:
배송 시간: 재고 RF 동축 어댑터 커넥터의 경우 5-10 영업일. 신규 생산의 경우 약 8-12주가 소요됩니다. 제공되는 배송 시간은
보수적이며 배송 전 제품 품질을 보장합니다.
