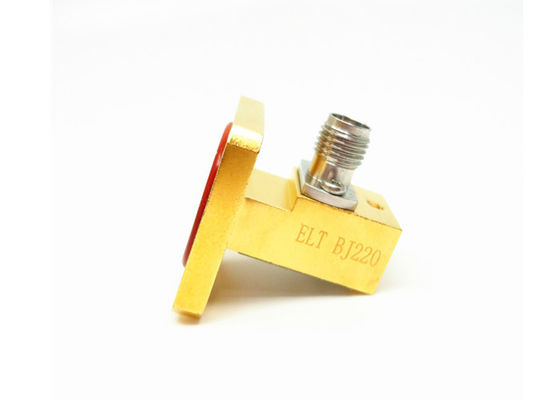

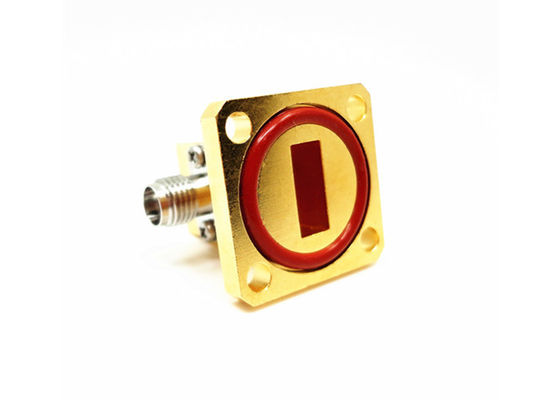

17.6GHz~26.7GHz WR42 BJ220 K 2.92mm 도파관 대 동축 어댑터 사각 커버 홈 플랜지

큰 이미지 : 17.6GHz~26.7GHz WR42 BJ220 K 2.92mm 도파관 대 동축 어댑터 사각 커버 홈 플랜지 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	CE ROHS
모델 번호:	K/BJ220-KF2

결제 및 배송 조건:

최소 주문 수량:	10 PC를
가격:	협상 가능
포장 세부 사항:	표준 수출 판지 상자
배달 시간:	3 주 이내
지불 조건:	티 / T는, 웨스턴 유니온, 패 / C 조
공급 능력:	한달에 10000 PC를

상세 제품 설명

제품명:	동축 어댑터에 대한 도파관	재료:	황동 커넥터
주파수 범위:	17.6~26.7GHz	커넥터:	2.92mm(K형)
VSWR:	1.25	임피던스:	50 옴
도파관 사이즈:	WR42	바디 스타일:	직각
강조하다:	WR42 도파관 대 동축 어댑터 , 17.6-26.7GHz 파도 안내 어댑터 , 2.92mm 홈 플랜지 어댑터

WR42 K 2.92mm 도파관-동축 어댑터 사각 커버 홈 플랜지

도파관-동축 어댑터 에서 생산 시안 엘리트 일렉트로닉 인더스트리얼 주식회사는 직각 및 엔드 런치 두 가지 구조로 나뉩니다. 동축 엔드 도파관 어댑터의 경우, 저희는 제공할 수 있습니다 N 타입, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP 및 기타 여러 유형. 주파수 범위는 6.5GHz에서 50GHz까지입니다. 저희 도파관 모델은 BJ84에서 BJ400(wr112-wr22)까지입니다.

또한, 저희는 제공할 수 있습니다맞춤형고객의 특별한 요구 사항에 따라 동축 도파관 어댑터를 제작합니다.

사양:

제품명	도파관-동축 어댑터
동축 타입	2.92mm(K 타입)
도파관 크기	WR42
바디 스타일	직각
주파수 범위	17.6-26.7GHz
임피던스	50 옴
VSWR	1.25

카탈로그 - 도파관-동축 어댑터.pdf

장점:

-저희 도파관 어댑터는 높은 신뢰성, 소형 사이즈 및 뛰어난 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 널리 채택되고 있습니다.

상세 도면:

도파관 목록 2.92mm(K 타입) 동축 어댑터:

모델 번호	설명	참고
K/BJ220-KF2	WR42 ~ K(2.92mm) 암 직각 어댑터	BJ220=WR42
K/BJ220-KF1	WR42 ~ K(2.92mm) 암 엔드 런치 어댑터	K=암
K/BJ260-KF	WR34 ~ K(2.92mm) 암 직각 어댑터	BJ260=WR34
K/BJ260-KF1	WR34 ~ K(2.92mm) 암 엔드 런치 어댑터
K/BJ320-KF	WR28 ~ K(2.92mm) 암 직각 어댑터	BJ320=WR28
K/BJ320-KF1	WR28 ~ K(2.92mm) 암 엔드 런치 어댑터
K/BJ320-JF1	WR28 ~ K(2.92mm) 수 엔드 런치 어댑터	J=수
K/BJ400-KF1	WR22 ~ K(2.92mm) 암 엔드 런치 어댑터	BJ400=WR22
K/24JS18000-KF	WR24JS18000 ~ K(2.92mm) 암 엔드 런치 어댑터

도파관 표준 상호 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
