26.4GHz~40GHz WR28 BJ320 를 K 2.92mm 암형 엔드 런치 도파관-동축 어댑터 K/BJ320-KFE9

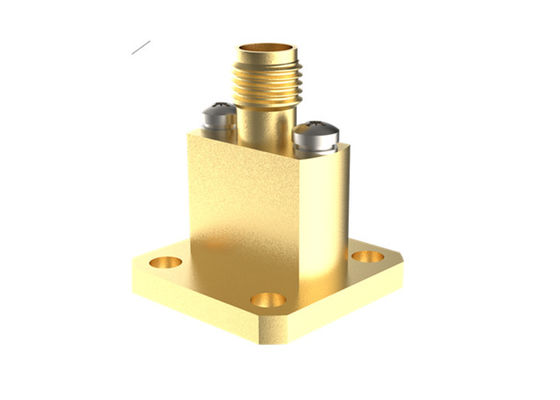

큰 이미지 : 26.4GHz~40GHz WR28 BJ320 를 K 2.92mm 암형 엔드 런치 도파관-동축 어댑터 K/BJ320-KFE9 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	ISO 9001:2015, ISO 14001:2015
모델 번호:	K/BJ320-KFE9

결제 및 배송 조건:

최소 주문 수량:	5 PC
가격:	협상 가능
포장 세부 사항:	표준 수출 카튼
배달 시간:	영업일 기준 5-7일 이내(재고의 경우)
지불 조건:	전신환, L/C (신용장), 신용 카드, 페이팔
공급 능력:	달 당 10,0000 PCS

상세 제품 설명

제품명:	WR28 도파관 - 동축 어댑터	재료:	놋쇠
주파수 범위:	26.4GHz-40GHz	커넥터:	K2.92mm
VSWR:	1.35	임피던스:	50 옴
도파관 사이즈:	WR28,BJ320	바디 스타일:	출시 종료
강조하다:	WR28 도파관-2.92mm 어댑터 , BJ320-K 엔드 런치 어댑터 , 26.4-40GHz 도파관 동축 어댑터

WR28 BJ320 ~ K2.92mm 암형 종단 발사 도파관-동축 어댑터 26.4GHz~40GHz

의 주파수 도파관-동축 어댑터에서 처리됩니다 Elite Electronic (ELT)는 5.4GHz-110GHz를 포함합니다. 높은 신뢰성, 작은 크기 및 뛰어난 성능으로 마이크로파 측정 및 밀리미터파 장비에 널리 사용됩니다. 도파관에는 표준 직사각형 및 이중 리지 도파관이 있으며, 비표준 도파관은 사용자 요구 사항에 따라 맞춤 제작할 수 있습니다. 동축 끝 연결 인터페이스에는 N, TNC, SMA, SMP, SSMP, 3.5, K (2.92), 2.4, 1.85, 1.0 및 마이크로스트립이 포함됩니다. 도파관-동축 어댑터는 인터페이스 방향에 따라 종단 발사형과 직각 발사형의 두 가지 유형으로 나뉩니다. 그중 RA 발사형은 고출력 구조로도 사용할 수 있습니다.

사양 K/BJ320-KFE9:

제품명	WR28 도파관-K2.92mm 동축 어댑터
모델 번호	K/BJ320-KFE9
동축 유형	K2.92mm
도파관 크기	WR28 (BJ320)
본체 스타일	종단 발사
주파수 범위	26.4-40GHz
임피던스	50 옴
VSWR	1.30

장점:

-당사의 도파관 어댑터는 높은 신뢰성, 소형 크기 및 뛰어난 성능 등을 갖추고 있어 마이크로파 측정 및 밀리미터파 장치 등에 광범위하게 채택됩니다.

개요 도면 및 사진 WR28 BJ320 ~ 2.92mm 암형 도파관-동축 어댑터 2K/BJ320-KFE9:

목록 도파관-2.92mm 동축 어댑터:

모델 번호	설명	참고
K/BJ320-KF22	WR28(BJ320) ~ 2.92mm 암형 직각 어댑터
K/BJ320-KFE9	WR28(BJ320) ~ 2.92mm 암형 종단 발사 어댑터	BJ320=WR28
맞춤형 유형	맞춤형 크기 가능

26.4GHz~40GHz WR28 BJ320 를 K 2.92mm 암형 엔드 런치 도파관-동축 어댑터 K/BJ320-KFE9

도파관 표준 교차 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	9.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	17.6~26.7
BJ260	WR34	21.7~33.0
BJ320	WR28	26.5~40.0
BJ400	WR22	32.9~50.1
BJ500	WR19	39.2~59.6
BJ620	WR15	49.8~75.8
BJ740	WR12	60~90
BJ900	WR10	74~110
