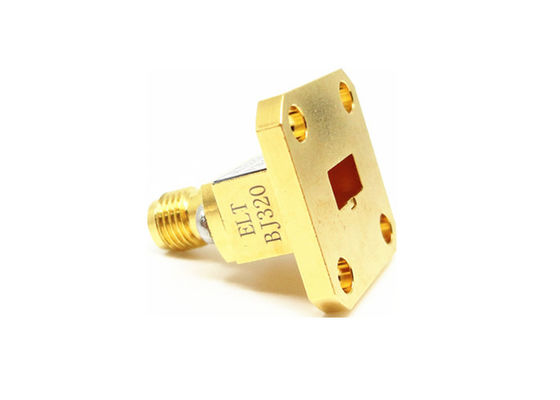

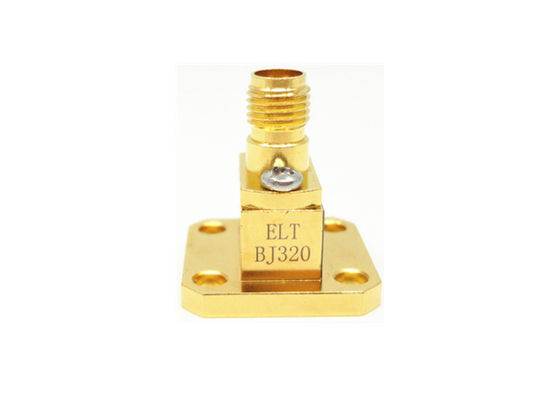

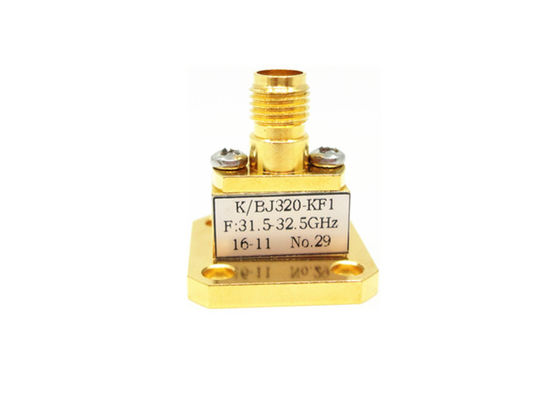

26.4GHz~40GHz WR28 BJ320 K 2.92mm 암형 엔드 런치 도파관-동축 어댑터 K/BJ320-KF1

큰 이미지 : 26.4GHz~40GHz WR28 BJ320 K 2.92mm 암형 엔드 런치 도파관-동축 어댑터 K/BJ320-KF1 최고의 가격

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	ELT
인증:	CE ROHS
모델 번호:	K/BJ320-KF1

결제 및 배송 조건:

최소 주문 수량:	10 PC를
가격:	협상 가능
포장 세부 사항:	표준 수출 판지 상자
배달 시간:	3 주 이내
지불 조건:	티 / T는, 웨스턴 유니온, 패 / C 조
공급 능력:	한달에 10000 PC를

상세 제품 설명

제품명:	동축 어댑터에 대한 도파관	재료:	황동 커넥터
주파수 범위:	26.4-40GHz	커넥터:	2.92mm(K형)
VSWR:	1.25	임피던스:	50 옴
도파관 사이즈:	WR28	바디 스타일:	직각
강조하다:	동축 어댑터에 대한 WR28 도파관 , BJ320 2.92mm 암형 엔드 런치 어댑터 , 26.4-40GHz 도파관 동축 어댑터

WR28 K 2.92mm 웨브 가이드 코아시얼 어댑터 여성 끝 발사

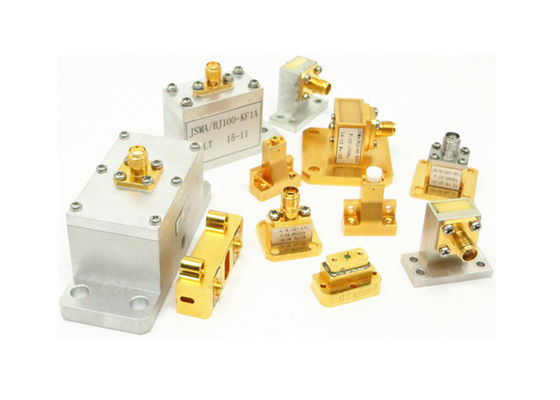

코아시얼 어댑터로 파도 안내생산된시안 엘리트 일렉트로닉 인더스트리얼 컴퍼니직각 및 끝 발사 두 구조로 나뉘어 있습니다. N 타입, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP그리고 다른 많은 종류. 그들의 주파수는 6.5GHz에서 50GHz까지입니다. 우리의 waveguide 모델은 BJ84에서 BJ400 (wr112-wr22) 까지 있습니다.

또한, 우리는 제공 할 수 있습니다관습고객들의 특별한 요구에 따라 동축파가이드 어댑터
카탈로그- 동축 어댑터에 대한 파도 안내.pdf

스펙트럼

제품 이름	코아시얼 어댑터 에 대한 파도 안내
코아시얼 타입	2.92mm (K형)
웨이브게이드 크기	WR28
체형	발사 종료
주파수 범위	26.4-40.0GHz
임페던스	50오름
VSWR	1.25

장점:

-우리의 웨이브 가이드 어댑터는 높은 신뢰성, 소형 크기와 우수한 성능 등으로 마이크로 웨이브 측정 및 밀리미터 웨이브 장치 등에 널리 채택됩니다.

세부 그림 (mm):

파도 안내자 목록2.92mm (K형)동축 어댑터:

모델 번호	설명	참고:
K/BJ220-KF2	여성 직각 어댑터 WR42 ~ K (2.92mm)	BJ220=WR42
K/BJ220-KF1	WR42에서 K ((2.92mm) 여성 끝 발사 어댑터	K=여성
K/BJ260-KF	여성 직각 어댑터 WR34 ~ K (2.92mm)	BJ260=WR34
K/BJ260-KF1	WR34에서 K ((2.92mm) 여성 끝 발사 어댑터
K/BJ320-KF	WR28에서 K ((2.92mm) 여성 직각 어댑터	BJ320=WR28
K/BJ320-KF1	WR28에서 K ((2.92mm) 여성 끝 발사 어댑터
K/BJ320-JF1	WR28에서 K ((2.92mm) 남성 끝 발사 어댑터	J=남자
K/BJ400-KF1	WR22에서 K ((2.92mm) 여성 끝 발사 어댑터	BJ400=WR22
K/24JS18000-KF	WR24JS18000에서 K ((2.92mm) 여성 끝 발사 어댑터

파도 안내 표준의 십자 참조

중국 표준	국제 표준	주파수 범위 (GHz)
BJ84	WR112	6.57~9.99
BJ100	WR90	8.20~12.5
BJ120	WR75	90.84~15.0
BJ140	WR62	11.9~18.0
BJ180	WR51	14.5~22.0
BJ220	WR42	170.6~26.7
BJ260	WR34	21.7~330
BJ320	WR28	260.5~40.0
BJ400	WR22	320.9~50.1
