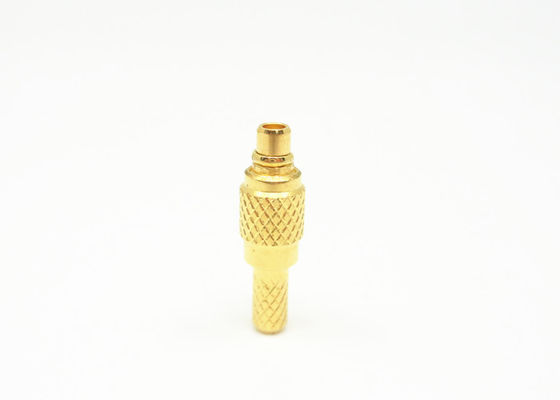

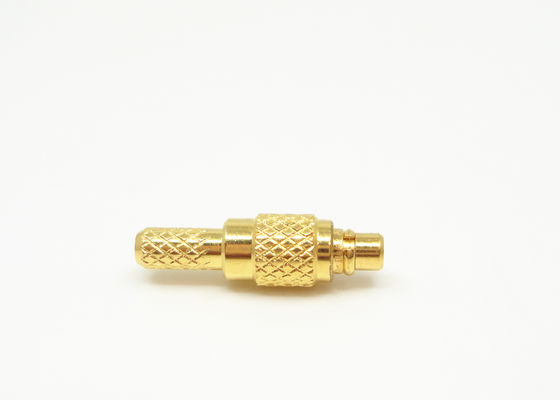

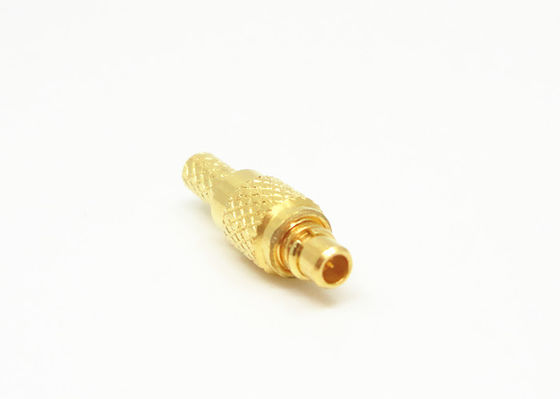

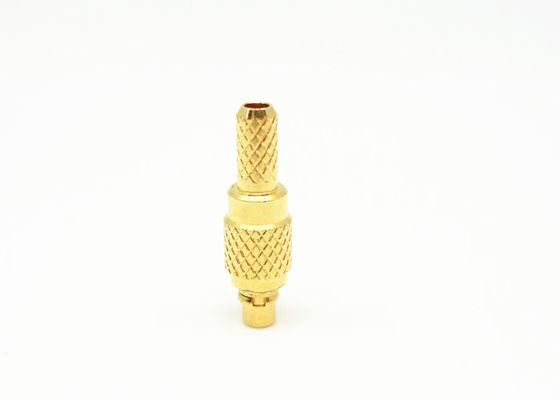

MMC MMCX RF 커넥터 500 사이클 내구성 MMCX-J3 직각 수 플러그 압착
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품 이름: | MMCX 시리즈 연결관 | 성별: | 남성 |
|---|---|---|---|
| 도금: | 도금되는 금에 의하여 도금되는 니켈 | 자료: | 황동 |
| 임피던스: | 50Ω | 내구성: | 500 사이클 |
| 유형: | 직진 | ||
| 강조하다: | MMCX 수 압착 RF 커넥터,직각 MMCX 플러그 500 사이클,MMCX-J3 동축 커넥터 |
||
제조업체 공급 MMCX 수 플러그 직각 압착 RF 동축 커넥터
MMCX 시리즈는 MCX보다 작은 마이크로 삽입 정지 RF 동축 커넥터의 일종으로, 부피와 무게에 대한 엄격한 요구 사항이 있는 소형 통신 장치 및 네트워크 장치에 널리 사용됩니다.
MMCX 커넥터의 응용 분야는 크기, 무게, 성능 및 조립 용이성이 최종 설계 결정에 중요한 고려 사항인 경우입니다. 일반적으로 GPS, 무선 통신(WLAN 및 모바일) 및 자동차가 포함됩니다.
사양
| 전기적 특성 | |||
| 임피던스 | 50Ω | ||
| 주파수 범위 | DC~6GHz | ||
| 정격 전압 | 170VRMS* | ||
| 유전체 내전압 | 500VRMS* | ||
| 절연 저항 | ≥2000MΩ | ||
| 중심 도체 저항 | 중심 도체 | ≤10mΩ | |
| 외부 도체 | ≤5mΩ | ||
| VSWR | ≤1.3 | ||
| 재료 및 기계적 특성 | |||
| 중심 도체 | 수 | 황동 금도금 | |
| 암 | 베릴륨 구리 금도금 | ||
| 탄성 접점 | 베릴륨 구리 금도금 | ||
| 쉘 및 기타 금속 부품 | 황동 금도금 | ||
| 압착 슬리브 | 황동 니켈 도금 | ||
| 절연체 | PTFE | ||
| 씰링 링 | 실리콘 고무 | ||
| 내구성 | 500 회 | ||
| RoHS 준수 | 예 |
| 중심 접점 종단 | 압착 |
| 외부 접점 종단 | 압착 |
| 결합 주기 | 500회 |
| 접점 유지력 | 최소 10N |
| 케이블 유지력 | 최소 100N |
| 결합력 | 최대 13.6N |
| 분리력 | 최대 13.6N |

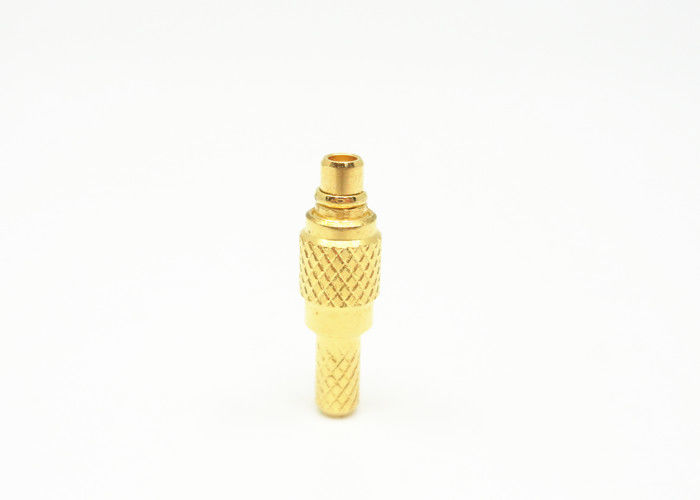

상세 이미지
응용 분야:
* 네트워크
* 위성 통신
* 컴퓨터/LAN
* 컴퓨터/LAN
* 모바일 통신
* 계측
* 기지국
* 모바일 통신
* 실외 시설
* 레이더, 마이크로파
* 통신
* 계측
* 자동차
* 점퍼선 연결
* 기본 시설
* 라디오, TV 안테나 시스템
제품 카탈로그:
| RF 어댑터 |
| 도파관-동축 어댑터 |
| 유리-금속 밀봉 |
| J30J 시리즈 커넥터 |
| 마이크로파 회전 조인트 |
| RF 케이블 어셈블리 |
| SMA/SSMA RF 커넥터 |
| SMP/SSMP RF 커넥터 |
| MCX/MMCX RF 커넥터 |
| TNC RF 커넥터 |
| N 타입 RF 커넥터 |
| BNC RF 커넥터 밀리미터파 커넥터(2.4mm, 2.92mm) |
참고:
10,000가지 이상의MMCX 커넥터를 보유하고 있습니다.사용 중인 커넥터를 찾을 수 없는 경우 자세한 내용을문의하십시오.
