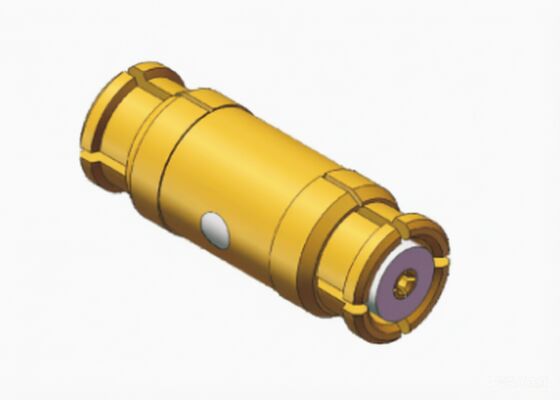

50옴 SMP 잭 - 잭 총알 RF 동축 어댑터 커넥터 최대 18GHz
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 제품명: | SMP 여성 대 SMP 암컷 어댑터 | 다른 이름: | SMP 잭-잭 총알 |
|---|---|---|---|
| 센터연락처: | 구리 합금, 금도금 | 껍데기: | 구리 합금, 금도금 |
| 독립성: | 50옴 | 정격전압: | 170V |
| DWV: | 500V | 절연저항: | 5000옴 |
| 빈도: | DC~18GHz | 온도 범위: | -55℃~+125℃ |
| 유전체: | PTFE | 샘플: | 사용 가능, 재고 있음 >30PCS |
| 강조하다: | 50옴 SMP 동축 어댑터 커넥터,SMP 잭 대 잭 RF 어댑터,18GHz RF 동축 불렛 커넥터 |
||
제품 설명:
50옴 SMP 잭-잭 불릿 RF 동축 어댑터 커넥터 최대 18GHz
공간이 부족한 환경을 위해 설계된 이 소형 어댑터는 성능을 희생하지 않으면서도 견고한 상호 연결 솔루션을 제공합니다. 현대 RF 시스템의 엄격한 요구 사항을 충족하도록 설계되었으며 다음을 요구하는 애플리케이션에 이상적입니다.최소 치수 및 초소형, 공간 절약형 디자인.
RF 동축 어댑터 커넥터의 주요 특징:
확장된 주파수 범위: 최대 18GHz까지 사용 가능하며 고주파 테스트 환경 및 통신 시스템에서 안정적인 신호 무결성을 보장합니다.
도구 없는 연결: 푸시온 디자인을 특징으로 하는 이 어댑터는 빠르고 쉬운 결합 및 분리가 가능합니다. 설치자는 나사나 렌치 없이 연결을 고정할 수 있어 조립 시간과 복잡성을 크게 줄일 수 있습니다.
다목적 SMP 커넥터 제품군: SMP 시리즈는 직각 및 직각 변형을 포함한 포괄적인 구성 범위를 제공합니다. 애플리케이션에 케이블 조립 또는 PCB에 직접 납땜이 필요한지 여부에 관계없이 적합한 구성이 있습니다.
모든 환경에 최적화된 결합 옵션
다양한 사용 시나리오에서 신뢰성을 보장하기 위해 사용자는 특정 결합 주기 요구 사항에 맞춰진 세 가지 고유한 플러그 구조 중에서 선택할 수 있습니다.
풀 디텐트: 자주 삽입할 필요가 없는 영구 또는 반 영구 설치에 권장됩니다. 이 옵션은 가장 높은 유지력(retention force)을 제공합니다.
제한된 디텐트: 많은 삽입 주기를 포함하는 정기적인 유지 보수 또는 재구성이 필요한 애플리케이션에 이상적입니다.
스무스 보어: 여러 SMP 커넥터가 가까이 장착된 고밀도 보드 간 조립을 위해 설계되었습니다.
기계적 성능에 대한 참고 사항: 삽입 및 추출 힘은 다음 계층 구조를 따릅니다: 풀 디텐트 > 제한된 디텐트 > 스무스 보어.
개략 치수 직각 SMP-SMP 잭 잭-잭 불릿 SMP-KK25 시리즈:
| 모델 | L (다른 길이) | 참고 |
| SMP-KK99 | 9.6mm | 암-암 |
| SMP-KK166 | 10.2mm | 암-암 |
| SMP-KK176 | 7.1mm | 암-암 |
| SMP-KK177 | 7.4mm | 암-암 |
| SMP-KK178 | 8.1mm | 암-암 |
| SMP-KK188 | 10mm | 암-암 |
| SMP-KK189 | 9.7mm | 암-암 |
| SMP-KK192 | 9mm | 암-암 |
| SMP-KK239 | 9.9mm | 암-암 |
| SMP-KK249 | 6.7mm | 암-암 |
참고: SMP-SMP 어댑터, 불릿의 다른 길이를 사용자 정의하려면 sales3@xa-elite.com.cn으로 자유롭게 문의하십시오.
응용 분야:
Xi'an Elite Electronic은 RF/마이크로파/도파관 커넥터, 어댑터 & 케이블 어셈블리 의 선도적인 제조업체로 항공 우주, 항공, 항해, 위성, 레이더, 통신, 전자 산업에 서비스를 제공합니다. 포장 및 배송: 포장:
패키지 치수: 외부 소형 상자 (L 26.5*W18.5*H14cm)
배송:
배송 시간: 재고 RF 동축 어댑터 커넥터의 경우 5-7 영업일. 신규 생산의 경우 상품이 준비되면 최대한 빨리 배송을 준비하겠습니다.
